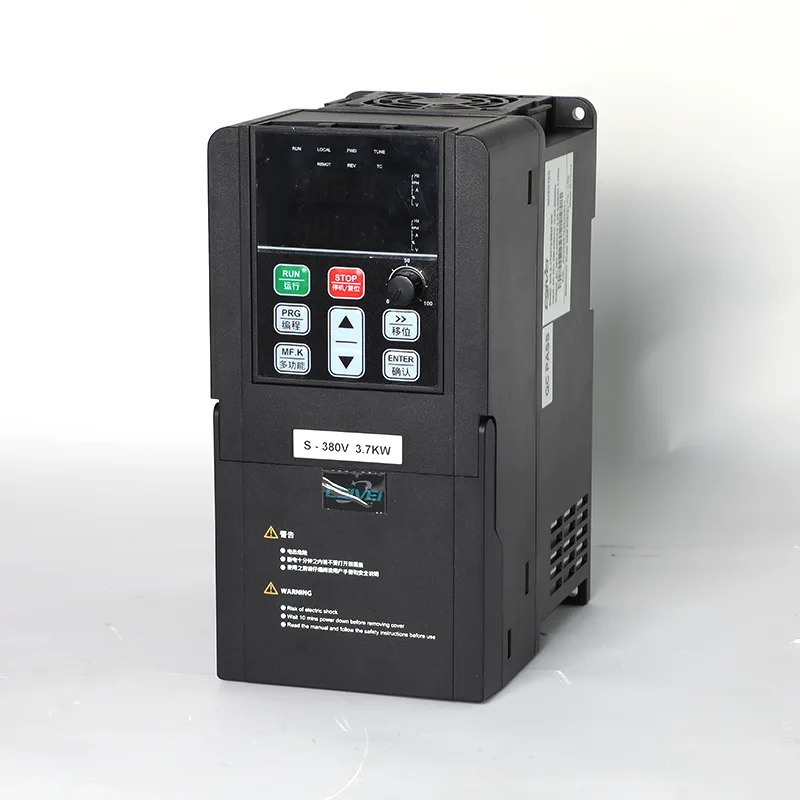

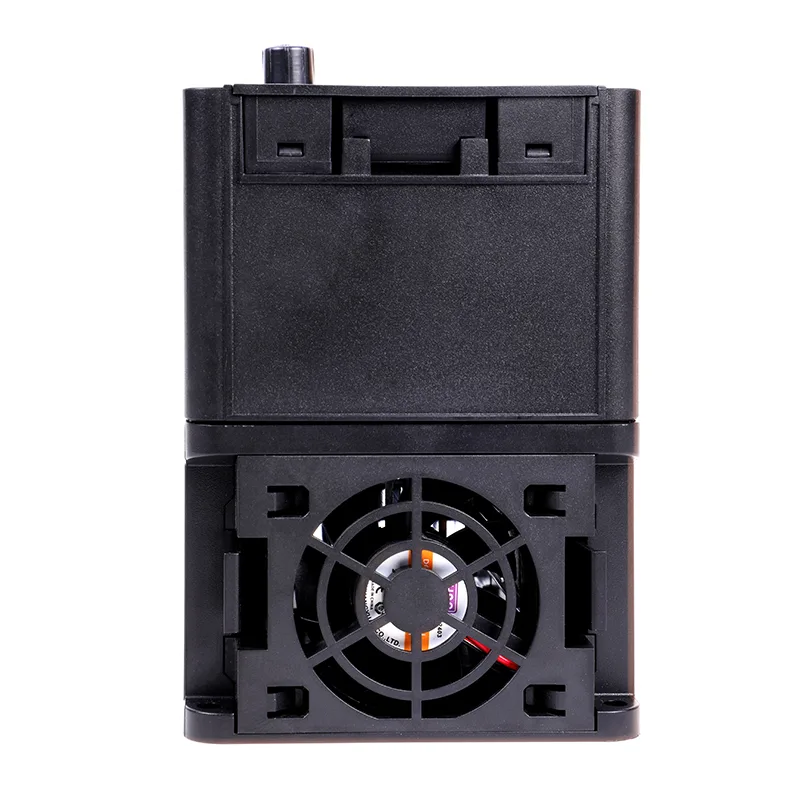

280KW VFD ရေသန့်စင်စနစ်

CSIVEI 280KW VFD Water Treatment System သည် အလွန်လေးလံသော စက်မှုလုပ်ငန်းသုံး အပလီကေးရှင်းများအတွက် တီထွင်ဖန်တီးထားသော စွမ်းရည်မြင့် drive တစ်ခုဖြစ်သည်။ ကြီးမားသော ကွန်ပရက်ဆာများ၊ extruderများ၊ mine hoists နှင့် high-power pumps များအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ ဤ drive သည် အလျှော့မပေးသော စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို ပေးဆောင်ပါသည်။ မြင့်မားသောအစပြု torque၊ built-in EMI စစ်ထုတ်မှု၊ မလိုအပ်သော အအေးပေးစနစ်၊ နှင့် Ethernet/IP နှင့် Profinet အပါအဝင် ကျယ်ပြန့်သော ဆက်သွယ်မှုရွေးချယ်စရာများဖြင့် အဆင့်မြင့် vector control ပါရှိသည်။ အားဖြည့်ဘတ်စ်ဘားများပါရှိသော အကြမ်းခံသော IP20/IP21 အကာအရံများသည် အလိုအပ်ဆုံးစက်မှုပတ်ဝန်းကျင်တွင် တည်ငြိမ်သောလည်ပတ်မှုကို သေချာစေသည်။ ဉာဏ်ရည်ထက်မြက်သော စွမ်းအင်စီမံခန့်ခွဲမှုနှင့် ပြည့်စုံသော ရောဂါရှာဖွေရေးစွမ်းရည်များဖြင့်၊ ၎င်းသည် အရေးကြီးသောစက်မှုလုပ်ငန်းလုပ်ငန်းစဉ်များအတွက် လိုအပ်သော ပါဝါနှင့် တိကျမှုကို ပေးဆောင်သည်။

Core Parameters များနှင့် Specifications

ရိုးရိုးအပလီကေးရှင်းများ

CSIVEI 280KW VFD ရေသန့်စင်စနစ်သည် ကြီးမားသောစက်မှုလုပ်ငန်းပရောဂျက်များအတွက် စွမ်းအားမြင့်မောင်းနှင်မှုတစ်ခုဖြစ်သည်။

အကြီးစားပန့်များ – စည်ပင်ရေပေးဝေရေး၊ ဆည်မြောင်းခရိုင် ပင်မစုပ်စက်များ

စွမ်းအားမြင့် ပန်ကာများ - မိုင်းလေဝင်လေထွက်၊ လေဝင်လေထွက်ဥမင်လိုဏ်ခေါင်း၊ အအေးခံမျှော်စင် ပင်မပန်ကာများ

ကွန်ပရက်ဆာများ – ကြီးမားသော စက်မှုလေတပ်စခန်းများ၊ ဓာတ်ငွေ့ကွန်ပရက်ဆာများ

သတ္တုတူးဖော်ခြင်း - SAG စက်များ၊ အကွာအဝေးရှိသော ပိုက်ဆန်စက်များ၊

ဓာတ်အားထုတ်လုပ်ခြင်း - အပူပေးစက်ရုံများရှိ ဘွိုင်လာအစာပန့်များ၊ ID/FD ပန်ကာများ

၎င်း၏ မော်ဂျူလာ ဒီဇိုင်းသည် ကျဉ်းမြောင်းသော နေရာများတွင် ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူစေပြီး ဝန်ဆောင်မှု ပေးနိုင်သည်။

အသုံးပြုရလွယ်ကူသော လုပ်ဆောင်ချက်နှင့် တပ်ဆင်မှု လွယ်ကူခြင်း။

CSIVEI VFD စီးရီးသည် အသုံးပြုရလွယ်ကူမှုကို ဦးစားပေးပြီး တပ်ဆင်ချိန်ကို လျှော့ချကာ အင်ဂျင်နီယာများနှင့် ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများအတွက် နေ့စဉ်လုပ်ငန်းဆောင်တာများကို ရိုးရှင်းစေသည်။

အလိုလိုသိနိုင်သော ကီးဘုတ် - LED/LCD ကီးဘုတ်သည် ကြည်လင်ပြတ်သားသော ကန့်သတ်မျက်နှာပြင်ပြသမှုနှင့် အမြန်လမ်းညွှန်မှုကို ပေးသည်။ ကန့်သတ်ချက်အုပ်စုများသည် ယုတ္တိနည်းကျကျ ဖွဲ့စည်းထားပြီး၊ ဘာသာစကားပေါင်းစုံ ပံ့ပိုးကူညီမှုသည် ကမ္ဘာလုံးဆိုင်ရာ အသုံးပြုသူများအတွက် ဝင်ရောက်နိုင်မှုကို သေချာစေသည်။

Quick Start Wizard - အဆင့်ဆင့်သတ်မှတ်မှုသည် သုံးစွဲသူများအား အခြေခံ ကန့်သတ်ဖွဲ့စည်းမှုပုံစံကို မိနစ်ပိုင်းအတွင်း လမ်းညွှန်ပေးသည်။ ကြိုတင်ပြင်ဆင်ထားသော အပလီကေးရှင်း မက်ခရိုများ (ပန်ကာ/ပန့်၊ ပလပ်စတစ်၊ အဆက်မပြတ် Torque) သည် အများသုံးအပလီကေးရှင်းများအတွက် တစ်ချက်ထိ စနစ်ထည့်သွင်းမှုကို ခွင့်ပြုသည်။

Parameter Copy Function - ကန့်သတ်ဘောင်များကို drive တစ်ခုမှ keypad သို့ အပ်လုဒ်လုပ်ကာ ဒရိုက်အများအပြားသို့ ဒေါင်းလုဒ်လုပ်ကာ၊ multi-drive စနစ်များအတွက် တပ်ဆင်ချိန်ကို သိသိသာသာ လျှော့ချပေးပြီး တသမတ်တည်း ဖွဲ့စည်းမှုပုံစံကို သေချာစေသည်။

ဖြုတ်တပ်နိုင်သော ကီးဘုတ် - ခလုတ်ခုံအား လိုင်းခွဲကြိုးကို အသုံးပြု၍ ထိန်းချုပ်မှုဘောင်တံခါးများ သို့မဟုတ် အဝေးထိန်းနေရာများမှ အဆင်ပြေစွာ လုပ်ဆောင်နိုင်စေခြင်းဖြင့် အဝေးမှ တပ်ဆင်နိုင်သည်။

ကျစ်လစ်သိပ်သည်းသောဒီဇိုင်း - နေရာလွတ်ချွေတာသောခြေရာသည် ဘေးချင်းကပ်တပ်ဆင်ခြင်း၊ ဘောင်သိပ်သည်းဆကို တိုးမြှင့်ပေးပြီး ကက်ဘိနက်အရွယ်အစားလိုအပ်ချက်များကို လျှော့ချပေးပါသည်။

အမေးအဖြေများ

အဖြစ်များသော ချို့ယွင်းချက်များကို မည်သို့ဖြေရှင်းမည်နည်း။

Drive သည် အမြန်စစ်ဆေးခြင်းအတွက် ကီးဘုတ်ပေါ်တွင် အမှားကုဒ်များကို ပြသည်-

●  OC (လက်ရှိ over-current) – ဘောင်းဘီတို၊ မော်တာအကွေ့အကောက်ပြဿနာများ သို့မဟုတ် အရှိန်လွန်ချိန်တိုလွန်းခြင်းရှိမရှိ စစ်ဆေးပါ

●  OV (ဗို့အားလွန်ခြင်း) – ဘရိတ်ခုခံအားကို စစ်ဆေးပါ (အသုံးပြုပါက) သို့မဟုတ် decel အချိန်တိုလွန်းသည်

●  UV (ဗို့အားအောက်) – အဝင်ပါဝါနှင့် ဝိုင်ယာကြိုးများကို စစ်ဆေးပါ။

●  OH (အပူချိန်လွန်ကဲ) – အအေးခံပန်ကာ၊ ပတ်ဝန်းကျင်အပူချိန်နှင့် တပ်ဆင်ခြင်းရှင်းလင်းမှုကို စစ်ဆေးပါ

●  OL (overload) – မော်တာဝန်ကို စစ်ဆေးပါ၊ အရှိန်မြှင့်ချိန် သို့မဟုတ် ဒရိုက်ကို မြှင့်တင်ရန် စဉ်းစားပါ။

●  အသေးစိတ်အဆင့်များပါရှိသော အမှားအယွင်းကုဒ်ဇယား အပြည့်အစုံပါရှိသည်။ တစ်ခုခု ပိတ်ထားပါက၊ CSIVEI နည်းပညာပံ့ပိုးမှုက ကူညီနိုင်ပါသည်။

V/F ထိန်းချုပ်မှုနှင့် vector ထိန်းချုပ်မှုအကြား ကွာခြားချက်မှာ အဘယ်နည်း။

V/F ထိန်းချုပ်မှုသည် ပုံသေဗို့အားမှ ကြိမ်နှုန်းအချိုးကို ထိန်းထားသည်။ တိကျသောအမြန်နှုန်းထိန်းချုပ်မှုမှာ မစိုးရိမ်ရသော ပန်ကာများ၊ ပန့်များနှင့် အထွေထွေအပလီကေးရှင်းများအတွက် ကောင်းပါတယ်။ Vector control သည် flux နှင့် torque ကို ပိုင်းခြားထားသောကြောင့် ၎င်းတို့ကို လွတ်လပ်စွာ ထိန်းချုပ်နိုင်သည်- ၎င်းသည် သင့်အား စတင်သည့် torque (0.5Hz တွင် 150% အထိ) နှင့် ပိုကောင်းသော speed accuracy ကိုပေးသည်။ Sensorless vector သည် encoder မလိုအပ်ပါ။ closed-loop vector သည် လုပ်ဆောင်နိုင်ပြီး ၎င်းသည် speed accuracy ကို 0.1% သို့ တွန်းပို့သည်။ CSIVEI drive အများစုသည် နှစ်ခုလုံးကို ပံ့ပိုးပေးသောကြောင့် သင့်အပလီကေးရှင်းနှင့် ကိုက်ညီသည့်အရာကို ရွေးချယ်နိုင်ပါသည်။

အဆင့်သုံးဆင့်မော်တာဖြင့် single-phase input VFD ကို သုံးနိုင်ပါသလား။

ဟုတ်ကဲ့။ CSIVEI ၏ 280KW VFD ရေသန့်စင်မှုစနစ်သည် မော်တာဆီသို့ single-phase input နှင့် three-phase power ကိုထုတ်ပေးပါသည်။ single-phase power သာရရှိနိုင်သော်လည်း သင်သုံးအဆင့်မော်တာ၏ ထိရောက်မှုနှင့် ယုံကြည်စိတ်ချရမှုကို လိုချင်သောအခါတွင် ၎င်းသည် ဘုံသတ်မှတ်မှုတစ်ခုဖြစ်သည်။ မော်တာ၏ဗို့အားသည် ဒရိုက်၏အထွက်—230V အဆင့်သုံးဆင့်နှင့် ကိုက်ညီကြောင်း သေချာပါစေ။

VFD သည် စွမ်းအင်ကို မည်သို့ သက်သာစေသနည်း။

ပန်ကာများနှင့် ပန့်များကဲ့သို့ ပြောင်းလဲနိုင်သော torque loads အတွက် ပါဝါသည် ဆက်စပ်မှုဥပဒေများကို လိုက်နာသည်—၎င်းသည် အမြန်နှုန်း၏ Cube နှင့် အချိုးကျပါသည်။ အမြန်နှုန်း 20% ကျဆင်းသွားခြင်းသည် စွမ်းအင်အသုံးပြုမှုကို အကြမ်းဖျင်း 50% လျှော့ချပေးသည်။ အလိုအလျောက်စွမ်းအင် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း (AEO) အင်္ဂါရပ်သည် အပိုချွေတာရန်အတွက် အမှန်တကယ်ဝန်နှင့်ကိုက်ညီစေရန် ဗို့အားကိုလျှော့ချပေးသည်။ အိပ်စက်ခြင်းမုဒ်သည် မလိုအပ်သောအချိန်များတွင် မော်တာအား ပိတ်စေပြီး အားလပ်ချိန်ဆွဲခြင်းကို ဖယ်ရှားပေးပါသည်။

VFD သည် အာမခံနှင့် နည်းပညာဆိုင်ရာ ပံ့ပိုးမှုတစ်ခုပါရှိပါသလား။

ဟုတ်ကဲ့။ CSIVEI ဒရိုက်များသည် ထုတ်လုပ်သည့်နေ့မှစပြီး ပုံမှန် 18 လအာမခံ (သို့မဟုတ် တပ်ဆင်မှုမှ 12 လ၊ နောက်ကျပါက) ပါရှိပါသည်။ အရေးကြီးသော အပလီကေးရှင်းများအတွက် သက်တမ်းတိုးအာမခံရွေးချယ်စရာများကို ရနိုင်ပါသည်။ ကမ္ဘာလုံးဆိုင်ရာနည်းပညာပံ့ပိုးမှုအား အီးမေးလ်၊ ဖုန်းနှင့် အွန်လိုင်းအရင်းအမြစ်များ—အသုံးပြုသူလက်စွဲများ၊ အပလီကေးရှင်းလမ်းညွှန်များ၊ နှင့် ဖွဲ့စည်းမှုဆော့ဖ်ဝဲအားလုံးတွင် ပါဝင်ပါသည်။

Customer Case- Constant Pressure Water Supply

အရှေ့တောင်အာရှရှိ လူနေအဆောက်အအုံတစ်ခုသည် အမြင့်ဆုံးအသုံးပြုချိန်အတွင်း ရေဖိအားအတက်အကျကို ကြုံတွေ့နေရပြီး အိမ်ငှားမကျေနပ်မှုများ ဖြစ်ပေါ်ခဲ့သည်။ ရှိပြီးသား ပန့်စနစ်သည် ပုံသေအမြန်နှုန်းဖြင့် လည်ပတ်ပြီး ၀ယ်လိုအားနည်းပါးသော ကာလများတွင် စွမ်းအင်ကို ဖြုန်းတီးသည်။

ဖြေရှင်းချက်- CSIVEI 280KW VFD ရေသန့်စင်မှုစနစ်အား တပ်ဆင်ထားသော PID ထိန်းချုပ်ကိရိယာအား တုံ့ပြန်ချက်ပေးသည့် ဖိအားအာရုံခံကိရိယာဖြင့် ပင်မအားမြှင့်ပန့်ကို ထိန်းချုပ်ရန် တပ်ဆင်ထားသည်။

ရလဒ်များ

တည်ငြိမ်သောရေဖိအားသည် 4.5 bar တွင် ၀ယ်လိုအားမပါဝင်ပါ။

ပုံသေအမြန်နှုန်း လည်ပတ်မှုထက် စွမ်းအင်သုံးစွဲမှု ၃၈ ရာခိုင်နှုန်း လျော့ကျသွားသည်။

Pump motor သည် တစ်နေ့လျှင် အကြိမ် 20+ မှ စတင်၍ ချောမွေ့သော လည်ပတ်မှုကို ဆက်တိုက်ပြုလုပ်ပါသည်။

ပြန်ဆပ်ကာလ 11 လအတွင်း အောင်မြင်ခဲ့သည်။

စနစ်သည် အချိန်ဇယားမဆွဲဘဲ စက်ရပ်ခြင်းမရှိဘဲ နှစ်နှစ်ကျော်ကြာ စိတ်ချယုံကြည်စွာ လည်ပတ်နေပါသည်။
