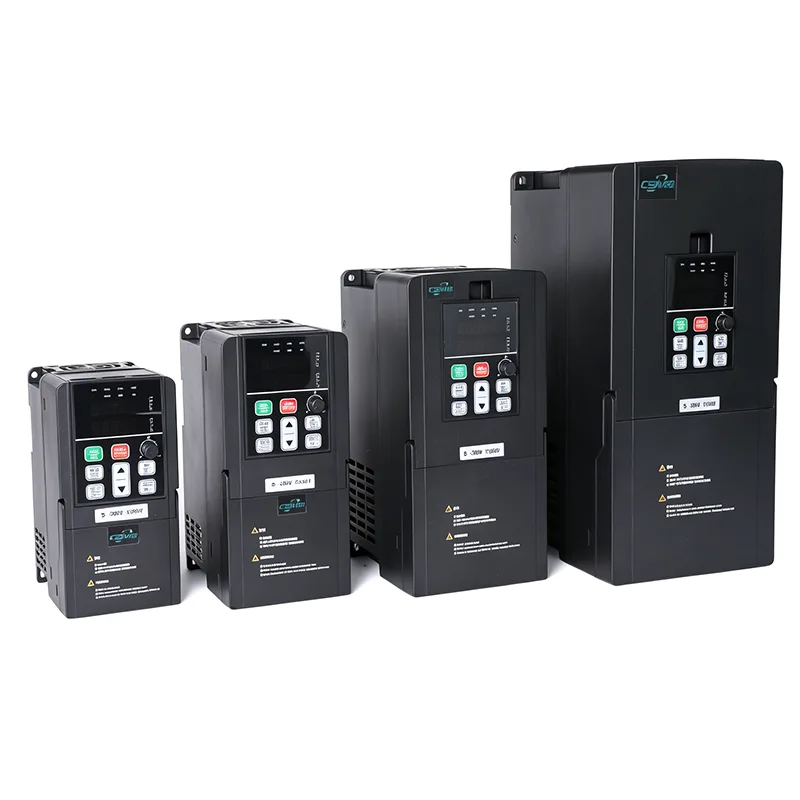

3 Phase Motor အတွက် 320kw VFD Inverter

3 Phase Motor အတွက် CSIVEI 320kw VFD Inverter သည် အဆင့်သုံးဆင့် မော်တာထိန်းချုပ်မှုအတွက် စွယ်စုံရ entry-level drive တစ်ခုဖြစ်သည်။ အသေးစားစက်မှုလုပ်ငန်းသုံး စက်ကိရိယာများ၊ အလုပ်ရုံသုံးစက်ပစ္စည်းများနှင့် အပေါ့စား အလိုအလျောက်လုပ်ဆောင်ခြင်းလုပ်ငန်းများအတွက် ဒီဇိုင်းထုတ်ထားပြီး ကျစ်လျစ်သောခြေရာဖြင့် ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။ V/F နှင့် အာရုံခံကိရိယာမဲ့ vector ထိန်းချုပ်မှုမုဒ်များ၊ တပ်ဆင်ထားသော PID ထိန်းချုပ်ကိရိယာနှင့် ပြင်ပကီးဘုတ် သို့မဟုတ် အဝေးထိန်းလုပ်ဆောင်ချက်အတွက် ပံ့ပိုးမှုတို့ပါရှိသည်။ ဘေးချင်းကပ်တပ်ဆင်ခြင်းစွမ်းရည်ပါရှိသော IP20 အကာအရံသည် ထိရောက်သော panel တပ်ဆင်ခြင်းကို ခွင့်ပြုသည်။ လွယ်ကူသော parameter configuration နှင့် ကြမ်းတမ်းသောတည်ဆောက်မှုများနှင့်အတူ၊ ၎င်းသည် အခြေခံမော်တာအမြန်နှုန်းထိန်းချုပ်ခြင်းဆိုင်ရာအသုံးချပရိုဂရမ်များအတွက် ခိုင်မာသောအခြေခံအုတ်မြစ်ကို ပေးဆောင်သည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ

ရိုးရိုးအပလီကေးရှင်းများ

3 Phase Motor အတွက် CSIVEI 320kw VFD Inverter သည် အလွန်စွမ်းအားမြင့်သော မော်တာထိန်းချုပ်မှုအတွက် အဆုံးစွန်သော ဖြေရှင်းချက်ဖြစ်သည်။

မီဂါပန့်များ – အကြီးစားရေပေးဝေမှု၊ ရေလွှမ်းမိုးမှုထိန်းချုပ်ရေး ရေစုပ်စက်များ

သတ္တုတူးဖော်ခြင်းနှင့် ဓာတ်သတ္တုများ - ကြီးမားသောကြိတ်ခွဲစက်များ၊ စွမ်းရည်မြင့် ကြိတ်စက်များ

ရေနံနှင့်သဘာဝဓာတ်ငွေ့ - ပင်မပိုက်လိုင်းပန့်များ၊ ဓာတ်ငွေ့တာဘိုင်နှိုးစက်များ၊ ကွန်ပရက်ဆာစခန်းများ

ဘိလပ်မြေ - လည်ပတ်မီးဖိုများ၊ ပန်ကာကြီးများ

Marine propulsion – သင်္ဘောများအတွက် အဓိက တွန်းအားများ

စဉ်ဆက်မပြတ် လေးလံသော လည်ပတ်မှုများအတွက် အင်ဂျင်နီယာဖြင့် ထုတ်လုပ်ထားပြီး၊ ဤဒရိုက်ဗ်သည် အဆင့်မြင့် အပူစီမံခန့်ခွဲမှု၊ မလိုအပ်သော အအေးခံခြင်းနှင့် ကျယ်ပြန့်သော ရောဂါရှာဖွေနိုင်စွမ်းများ ပါဝင်သည်။

Application-Specific Features

CSIVEI VFD စီးရီးတွင် သာမာန်စက်မှုလုပ်ငန်းသုံး အပလီကေးရှင်းများအတွက် အံဝင်ခွင်ကျဖြစ်စေသော အထူးပြုလုပ်ဆောင်ချက်များ ပါဝင်သည်၊ စနစ်ဒီဇိုင်းကို ရိုးရှင်းစေပြီး စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးသည်။

Pump & Fan Control အတွက် Built-in PID - အဆက်မပြတ် ဖိအားပေးဝေမှု၊ HVAC စနစ်များနှင့် လေဝင်လေထွက် အသုံးချမှုများအတွက် စံပြဖြစ်သည်။ Drive သည် ဖိအား သို့မဟုတ် စီးဆင်းမှုအာရုံခံကိရိယာများမှ တိုက်ရိုက်ထည့်သွင်းမှုကို လက်ခံပြီး သတ်မှတ်အမှတ်ကို ထိန်းသိမ်းရန်အတွက် အမြန်နှုန်းကို အလိုအလျောက်ချိန်ညှိပေးသည်။

Dynamic Braking - ရွေးချယ်ထားသော မော်ဒယ်များတွင် တပ်ဆင်ထားသော ဘရိတ်ယူနစ်သည် ပြင်ပဘရိတ်ခုခံအားများကို ချိတ်ဆက်နိုင်စေပြီး ကရိန်းများ၊ လွှင့်ထူများနှင့် အာရုံခံကိရိယာများကဲ့သို့သော အပလီကေးရှင်းများအတွက် လျင်မြန်စွာ အရှိန်လျှော့ကာ တိကျစွာ ရပ်တန့်စေပါသည်။

Flying Start - ဒရိုက်သည် ၎င်းကို ဦးစွာမရပ်ဘဲ လည်ပတ်နေသောမော်တာအား ချောမွေ့စွာဖမ်းယူနိုင်ပြီး အပလီကေးရှင်းများတွင် အနှောက်အယှက်ဖြစ်စေသော လေရဟတ်များ သို့မဟုတ် freewheeling loads များနှင့်အတူ အပလီကေးရှင်းများတွင် အနှောင့်အယှက်ဖြစ်ခြင်းများကို ဖယ်ရှားပေးနိုင်သည်။

မီးသတ်မုဒ် (Firefighter's Mode) - မီးဘေးကာကွယ်ရေးအသုံးအဆောင်များတွင်၊ drive သည် ချို့ယွင်းချက်အခြေအနေများကို ကျော်လွှားနိုင်ပြီး အရေးပေါ်အခြေအနေများအတွင်း အရေးကြီးသောလေဝင်လေထွက် သို့မဟုတ် ရေပေးဝေသည့်စနစ်များ ဆက်လက်လုပ်ဆောင်နိုင်စေရန်အတွက် drive သည် ဆက်လက်လုပ်ဆောင်နိုင်သည်။

Pump Cleaning Function - ညစ်ပတ်သောရေ သို့မဟုတ် ရေဆိုးအသုံးချပလီကေးရှင်းများတွင် ချဲ့ထွင်ခြင်းနှင့် ပိတ်ဆို့ခြင်းများကို ကာကွယ်ရန်၊ ပန့်သက်တမ်းကို သက်တမ်းတိုးစေပြီး ပြုပြင်ထိန်းသိမ်းမှုကို လျှော့ချရန် ပန့်ကို အချိန်အခါအလိုက် ပြောင်းပြန်လှည့်ပတ်သည်။

အမေးအဖြေများ

VFD ကို အပြင်မှာ ဒါမှမဟုတ် ရေဆေးချတဲ့ ပတ်ဝန်းကျင်မှာ သုံးလို့ရပါသလား။

Standard IP20 ဒရိုက်ဗ်များသည် သန့်ရှင်းခြောက်သွေ့သော အကန့်တွင် ရှိနေရန် လိုအပ်သည်။ ပြင်ပ သို့မဟုတ် ကြမ်းတမ်းသောပတ်ဝန်းကျင်များအတွက် CSIVEI သည် ပိုမိုမြင့်မားသော IP အဆင့်သတ်မှတ်ချက်များကို ပေးသည်-

IP40 - အထည်အလိပ်စက်ရုံများ သို့မဟုတ် သစ်သားလုပ်ငန်းကဲ့သို့သော ဖုန်ထူသောနေရာများအတွက် ကောင်းမွန်သည်။

IP54/IP55 - ဖုန်မှုန့် တင်းကျပ်ပြီး ရေပက်ခြင်း ခံနိုင်ရည်ရှိသည်။ ပြင်ပအကာအရံများနှင့် ရေဆေးချသည့်နေရာများအတွက် လုပ်ဆောင်သည်။

IP66 - ဖုန်မှုန့်အပြည့်နှင့် အားကောင်းသော ရေဂျက်လေယာဉ်များကို ကိုင်တွယ်သည်။ အစားအသောက်ပြုပြင်ခြင်း၊ ကားရေဆေးခြင်း သို့မဟုတ် အပိုအကာအရံများမပါဘဲ ပြင်ပအသုံးပြုမှုအတွက် သင့်လျော်သည်။

အဆိပ်သင့်သောဓာတ်ငွေ့များရှိနေပါက PCB ပေါ်တွင် ဖော်မြူလာအကာအရံများကို အကြံပြုထားသည်။

မှန်တာကို ဘယ်လိုရွေးမလဲ။3 Phase Motor အတွက် 320kw VFD Inverterငါ့မော်တာအတွက်

ထည့်သွင်းစဉ်းစားရန်အချက်အချို့

မော်တာပါဝါ- VFD သည် မော်တာအဆင့်သတ်မှတ်ချက်ထက် အနည်းငယ်ပိုကြီးသည် သို့မဟုတ် တူညီသင့်သည်။

အဝင်ဗို့အား—တစ်ဆင့် 230V သို့မဟုတ် သုံးဆင့် 400V၊ ၎င်းသည် သင်၏ထောက်ပံ့မှုနှင့် ကိုက်ညီကြောင်း သေချာပါစေ။

Load အမျိုးအစား- conveyor သို့မဟုတ် extruder များကဲ့သို့ အဆက်မပြတ် torque loads များသည် များသောအားဖြင့် မော်တာပါဝါ၏ 100-120% တွင် VFD အရွယ်အစား လိုအပ်ပါသည်။ ပန်ကာများနှင့် ပန့်များကဲ့သို့ ပြောင်းလဲနိုင်သော torque loads များသည် မော်တာပါဝါနှင့် ကိုက်ညီသော VFD ကို မကြာခဏ အသုံးပြုနိုင်ပြီး စွမ်းအင်ချွေတာနိုင်သည်။

ပတ်ဝန်းကျင်—ဖုန်ထူသော၊ စိုစွတ်သော သို့မဟုတ် ပြင်ပနေရာများအတွက်၊ ပိုမိုမြင့်မားသော IP အဆင့်သတ်မှတ်ချက် (IP40၊ IP54၊ IP66) သို့သွားပါ သို့မဟုတ် အကာအကွယ်အလုံအလောက်ထဲတွင် ဒရိုက်ကိုထည့်ပါ။

ဆက်သွယ်ရေး—သင် PLC သို့မဟုတ် SCADA နှင့် စကားပြောရန် လိုအပ်ပါက၊ drive သည် သင့်ပရိုတိုကောကို ပံ့ပိုးပေးကြောင်း စစ်ဆေးပါ (Modbus RTU သည် စံနှုန်းဖြစ်သည်၊ Profibus၊ Ethernet/IP စသည်ဖြင့် ရွေးချယ်နိုင်သည်)။

CSIVEI တွင် ဒုတိယထင်မြင်ချက်ကို လိုချင်ပါက အရွယ်အစားကိရိယာနှင့် နည်းပညာပံ့ပိုးမှုလည်း ရှိပါသည်။

ပြင်ပဘရိတ်ဒဏ်ခံကိရိယာ လိုအပ်ပါသလား။

အခြေအနေအရပဲ။ အကယ်၍ သင်သည် အရှိန်အဟုန်ဖြင့် အရှိန်လျှော့ရန် လိုအပ်ပါက သို့မဟုတ် ဝန်တွင် centrifuges၊ cranes၊ hoists သို့မဟုတ် winders ကဲ့သို့သော မြင့်မားသော inertia ရှိသည်—ထို့နောက် ဟုတ်ကဲ့၊ တစ်ခု လိုအပ်ပါမည်။ အတွင်းဘရိတ်ယူနစ်ပါရှိသော drive များတွင်၊ resistor သည် ဗို့အားလွန်နေခြင်းချို့ယွင်းချက်များကို ရှောင်ရှားရန်နှင့် ရပ်တန့်ချိန်ကိုတိုစေရန်အတွက် ပြန်လည်ထုတ်ပေးသည့်စွမ်းအင်ကို ကိုင်တွယ်သည်။ အရှိန်နှေးကွေးသော ပရိတ်သတ်များနှင့် ပန့်များအတွက်၊ သင်သည် ၎င်းကို များသောအားဖြင့် ကျော်နိုင်သည်။

Drive တွင် မည်သည့်အကာအကွယ်များ ထည့်သွင်းထားသနည်း။

CSIVEI ဒရိုက်များ တွင် ခိုင်မာသော အကာအကွယ်များ ပါ၀င်သည်- ဗို့အား၊ ဗို့အားအောက်၊ လျှပ်စီးကြောင်း ပြတ်တောက်မှု၊ အပူချိန်လွန်ကဲမှု (အပူရှိန်)၊ အဝင် သို့မဟုတ် အထွက်တွင် အဆင့်ဆုံးရှုံးမှု၊ နှင့် မော်တာ လွန်ကဲမှု (အီလက်ထရွန်းနစ် အပူလွန်ကဲမှု၊ I²t)။ ဤအရာများသည် အရာများကို စိတ်ချယုံကြည်စွာလည်ပတ်စေပြီး စက်ပစ္စည်းများ၏သက်တမ်းကို တိုးစေသည်။

VFD တစ်ခုမှ မော်တာများစွာကို သုံးနိုင်ပါသလား။

ဟုတ်ပါသည်၊ ဒရိုက်တစ်ခုတည်းမှ မော်တာအများအပြားကို အပြိုင်ပြေးနိုင်သည်- စုစုပေါင်း လက်ရှိဆွဲအားသည် drive ၏ အထွက်အဆင့်သတ်မှတ်ချက်အတွင်းတွင် ရှိနေသရွေ့၊ မော်တာတစ်ခုစီတွင် ၎င်း၏ကိုယ်ပိုင်အပူလွန်ကဲမှုကို အကာအကွယ်ပေးထားပြီး V/F ထိန်းချုပ်မှုကို သင်အသုံးပြုနေသည် (vector control ကို ဘက်စုံမော်တာဆက်တင်များအတွက် အကြံပြုထားခြင်းမရှိပါ)။ မော်တာများသည် တူညီသောအမြန်နှုန်းဖြင့် လည်ပတ်သည့် ပန်ကာအခင်းများ၊ သယ်ယူပို့လွှတ်သည့်အပိုင်းများ သို့မဟုတ် ပန့်စခန်းများအတွက် ဘုံဖြစ်သည်။

ဖောက်သည်အိတ်- စက်မှုလေဝင်လေထွက် ပန်ကာ

ပရိဘောဂထုတ်လုပ်သည့်စက်ရုံတစ်ခုသည် ၎င်း၏ဖုန်မှုန့်စုဆောင်းမှုစနစ်အတွက် တိကျသောလေစီးဆင်းမှုထိန်းချုပ်မှုလိုအပ်သည်။ အရှိန်အပြည့်ဖြင့် အဆက်မပြတ် ပြေးနေသော ပရိသတ်များသည် ထိရောက်မှု မရှိသည့်အပြင် အလွန်အကျွံ ဆူညံသံများကို ဖန်တီးခဲ့သည်။

ဖြေရှင်းချက်- 3 Phase Motor အတွက် CSIVEI 320kw VFD Inverter ကို ပင်မအိပ်ဇောပန်ကာတွင် ပန်ကာအမြန်နှုန်းကိုထိန်းညှိရန် ဖိအားအာရုံခံကိရိယာ စောင့်ကြည့်သည့်ပြွန်ဖိအားတစ်ခုပါရှိသည်။

ရလဒ်များ

ဖုန်စုဆောင်းမှုလိုအပ်ချက်နှင့် ကိုက်ညီသော ပန်ကာအမြန်နှုန်းကို အလိုအလျောက်ချိန်ညှိသည်။

partial load လည်ပတ်နေစဉ်အတွင်း 45% စွမ်းအင်ချွေတာသည်။

ဆူညံသံအဆင့်ကို 12 dB လျှော့ချပြီး လုပ်ငန်းခွင်အခြေအနေများကို တိုးတက်စေသည်။

ပန်ကာများနှင့် ခါးပတ်များတွင် စက်ပိုင်းဆိုင်ရာ ဝတ်ဆင်မှုကို လျှော့ချပါ။

ယခုစနစ်သည် သဘာဝပတ်ဝန်းကျင် လိုက်နာမှုနှင့် လုပ်ငန်းဆောင်ရွက်မှု ထိရောက်မှု ရည်မှန်းချက်များ နှစ်ခုလုံးကို ပြည့်မီနေပြီဖြစ်သည်။
