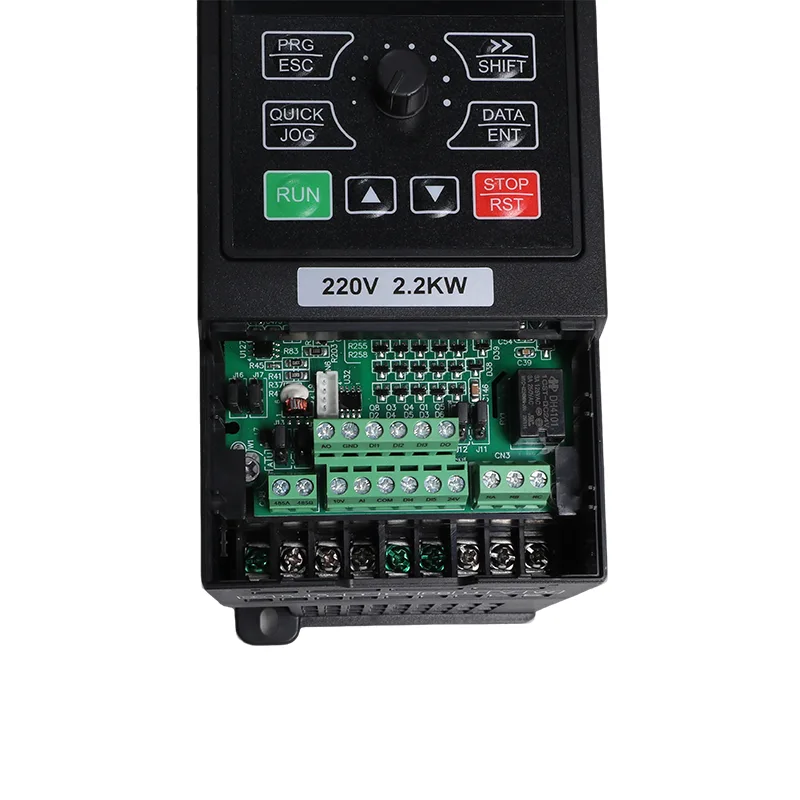

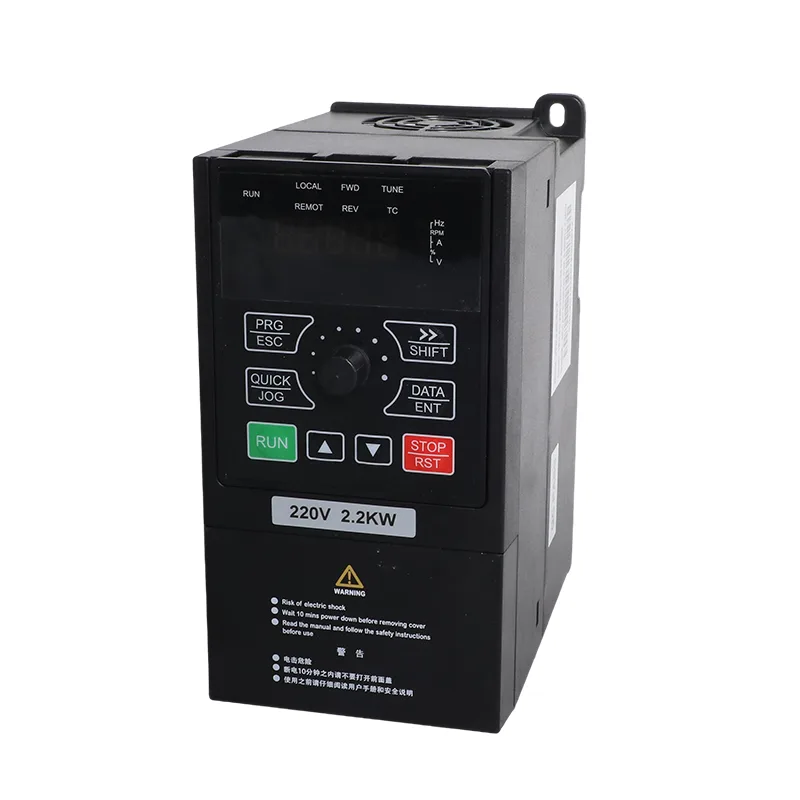

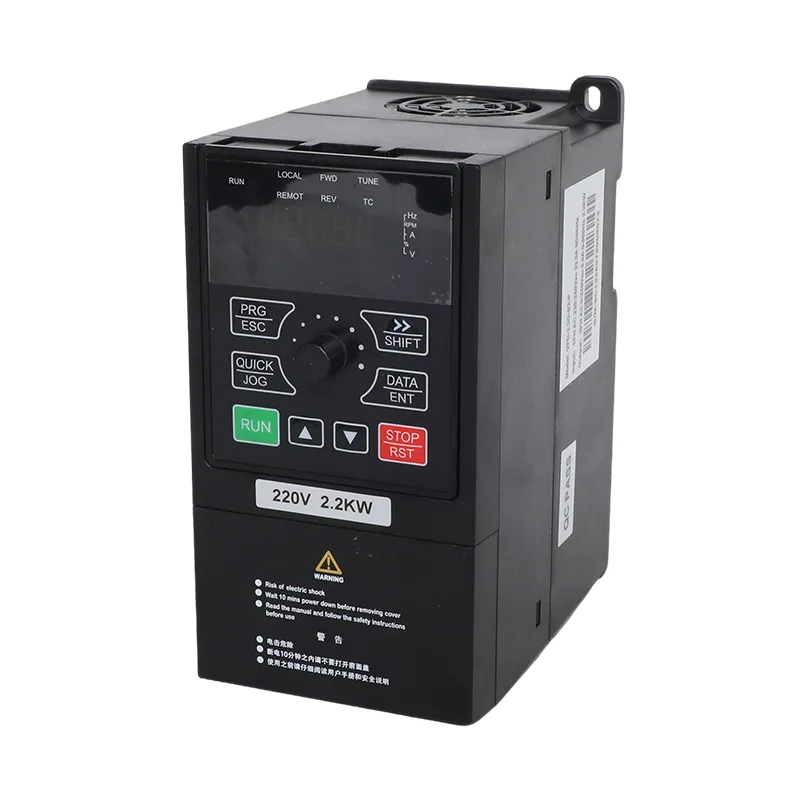

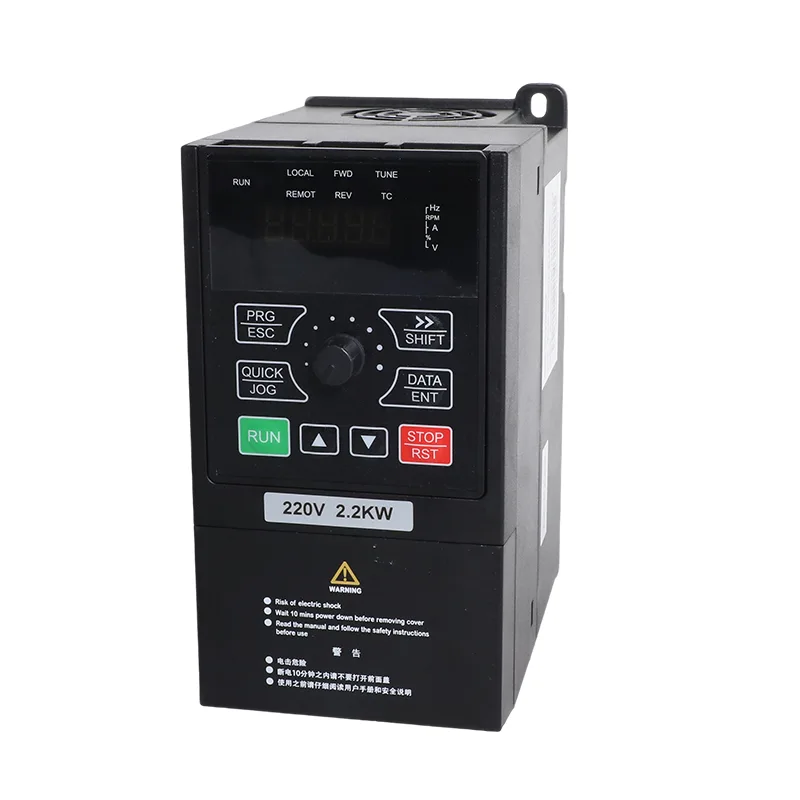

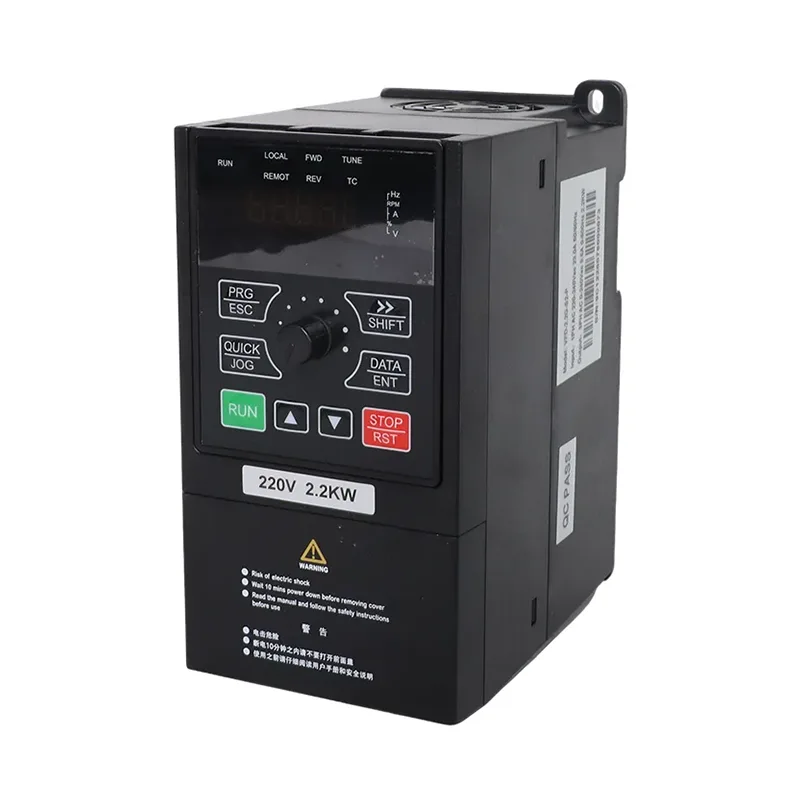

4.0kW/5.5kW 3 Phase 380V ဆိုလာပန့်နှင့် အထွေထွေ ရည်ရွယ်ချက် အင်ဗာတာ VFD

CSIVEI သည် photovoltaic pump ထိန်းချုပ်မှု သို့မဟုတ် သမားရိုးကျ ပြောင်းလဲနိုင်သော ကြိမ်နှုန်းလည်ပတ်မှု လိုအပ်သော သုံးဆင့်မော်တာစနစ်များအတွက် 4.0kW/5.5kW 3 Phase 380V ဆိုလာပန့်နှင့် General Purpose Inverter VFD ကို ထုတ်လုပ်ပါသည်။ VFD-PC10-4.0G-T4 နှင့် VFD-PC10-5.5G-T4 မော်ဒယ်များသည် 4.0 kW နှင့် 5.5 kW မော်တာအဆင့်သတ်မှတ်ချက်များကို ဖုံးအုပ်ထားပြီး 9 A နှင့် 13 A အဆင့်သတ်မှတ်ထားသော အထွက်ရေစီးကြောင်းများ အသီးသီးရှိသည်။ မော်ဒယ်နှစ်မျိုးလုံးသည် 380 V (-15%) မှ 440 V (+10%) မှ သုံးဆင့် AC input ကို လက်ခံပါသည်။

စီးရီးသည် အင်ဗာတာ ပလပ်ဖောင်းတစ်ခုတွင် အထွေထွေသုံး မော်တာထိန်းချုပ်မှုနှင့်အတူ ဆိုလာပန့်ထိန်းချုပ်မှုကို ပေါင်းစပ်ထားသည်။ ရွေးချယ်ထားသော လည်ပတ်မှုမုဒ်သည် ဒရိုက်၏ ပါဝါရင်းမြစ်နှင့် မော်တာလည်ပတ်မှုကို စီမံခန့်ခွဲပုံအား ဆုံးဖြတ်ပေးသည်၊ တပ်ဆင်ထားသော ထိန်းချုပ်မှုနှင့် ကာကွယ်မှုလုပ်ဆောင်ချက်များသည် ပန့်တပ်ဆင်မှုများအပြင် တွဲဖက်အသုံးပြုနိုင်သည့် ပန်ကာများ၊ လေမှုတ်ကိရိယာများနှင့် လုပ်ငန်းစဉ်ဆိုင်ရာစက်ပစ္စည်းများကို ပံ့ပိုးပေးပါသည်။ ကိုးကားချက်တစ်ခုတောင်းဆိုသောအခါ၊ သင့်လျော်သောမော်ဒယ်နှင့်ဖွဲ့စည်းပုံဖွဲ့စည်းပုံကိုထူထောင်ရာတွင်ကူညီရန် မော်တာအမည်ပြားအဆင့်သတ်မှတ်ချက်များနှင့် ရည်ရွယ်ထားသောအပလီကေးရှင်းကိုပေးပါ။

Dual Operating Modes များ

4.0kW/5.5kW 3 Phase 380V Solar Pump နှင့် General Purpose Inverter VFD သည် ကန့်သတ်ဘောင် P8-00 မှတစ်ဆင့် ရွေးချယ်ထားသော လည်ပတ်မုဒ်နှစ်ခုကို ပံ့ပိုးပေးသည်။

ဆိုလာပန့်မုဒ် - P8-00 = 1

ဤမုဒ်တွင်၊ MPPT ထိန်းချုပ်မှုနှင့် အလိုအလျောက် ဇယားကွက်ပြောင်းလဲခြင်း လုပ်ဆောင်ချက်များဖြင့် တွဲဖက်အသုံးပြုနိုင်သော ပန့်ကို လည်ပတ်ရန်အတွက် drive သည် photovoltaic ပါဝါကို အသုံးပြုသည်။ နေရောင်ခြည်စွမ်းအင် မလုံလောက်သောအခါ၊ ပြုပြင်ထားသော ပြောင်းလဲမှုအစီအစဥ်သည် စနစ်အား ဂရစ်ဓာတ်အား အသုံးပြုခွင့်ပေးသည်။ ဤအစီအစဥ်သည် လည်ပတ်မှုနေ့၏တစ်စိတ်တစ်ပိုင်းအတွင်း နေရောင်ခြည်စွမ်းအင်ရရှိနိုင်သည့် စိုက်ပျိုးရေးဆည်မြောင်း၊ တွင်းတွင်းရေပေးဝေမှုနှင့် အခြားရေစုပ်စက်များအတွက် သင့်လျော်သည်။

အထွေထွေ ရည်ရွယ်ချက် မုဒ် - P8-00 = 0

ဤမုဒ်တွင်၊ drive သည် ပန့်များ၊ ပန်ကာများ၊ လေမှုတ်ကိရိယာများနှင့် လုပ်ငန်းစဉ်စက်ပစ္စည်းများအပါအဝင် တွဲဖက်မော်တာများအတွက် သမရိုးကျပြောင်းလဲနိုင်သော ကြိမ်နှုန်းအင်ဗာတာအဖြစ် လုပ်ဆောင်ပါသည်။ Sensorless vector control (SVC) နှင့် V/F ထိန်းချုပ်မှုသည် photovoltaic pumping function ကို အသုံးမပြုဘဲ မတူညီသော motor-control လိုအပ်ချက်များကို ပံ့ပိုးပေးပါသည်။

CSIVEI သည် ပို့ဆောင်ခြင်းမပြုမီ လည်ပတ်မှုမုဒ်ကို သတ်မှတ်နိုင်သည်။ တပ်ဆင်မှုလိုအပ်ချက်များပြောင်းလဲသောအခါတွင် drive ကို မတူညီသောအပလီကေးရှင်းတစ်ခုသို့ ပြန်လည်တာဝန်ပေးအပ်နိုင်စေရန် P8-00 ကိုချိန်ညှိခြင်းဖြင့် မုဒ်ကိုလည်း ပြောင်းလဲနိုင်သည်။ သက်ဆိုင်ရာ ဘောင်များနှင့် ဝိုင်ယာကြိုးများသည် ရွေးချယ်ထားသော လည်ပတ်မှုမုဒ်နှင့် ကိုက်ညီရပါမည်။

Solar Array နှင့် DC Voltage လိုအပ်ချက်များ

အကြံပြုထားသော photovoltaic array သည် အင်ဗာတာအဆင့်သတ်မှတ်ချက်နှင့် module များ၏လျှပ်စစ်ဝိသေသလက္ခဏာများပေါ်တွင်မူတည်သည်။ Table B သည် module ရွေးချယ်စရာနှစ်ခုအတွက် module နှင့် string configurations များကို ပံ့ပိုးပေးသည်- 37±1 V modules 250 W±5 Wp နှင့် 45±1 V modules 300 W±5 Wp တွင် အဆင့်သတ်မှတ်ထားသည်။

အဓိက DC-ခြမ်း ကန့်သတ်ချက်များမှာ-

စီးရီး-ကြိုးဗို့အား အမှန်တကယ် မော်ဂျူးအဖွင့်-ဆားကစ်ဗို့အားနှင့် မျှော်လင့်ထားသည့် လည်ပတ်မှုအပူချိန်များနှင့် ယှဉ်၍ အကဲဖြတ်ရပါမည်။ Parallel-string အစီအစဉ်များသည် အကြံပြုထားသော ဖွဲ့စည်းမှုပုံစံနှင့် သက်ဆိုင်ရာ DC အကာအကွယ်လိုအပ်ချက်များကို လိုက်နာသင့်သည်။ မှန်ကန်သော အင်ဗာတာလည်ပတ်မှုအတွက် သတ်မှတ်ထားသော ဗို့အားကန့်သတ်ချက်များအတွင်း အခင်းအကျင်းကို ထားရှိခြင်းသည် မရှိမဖြစ်လိုအပ်ပါသည်။

ဘောင်နှင့် တပ်ဆင်ခြင်း။

မော်ဒယ်နှစ်မျိုးလုံးသည် 245 × 142 × 181.3 မီလီမီတာနှင့် 107 × 235 မီလီမီတာ တပ်ဆင်ခြင်းပုံစံ တူညီပါသည်။ ကျစ်လစ်သိပ်သည်းသော နံရံ-အုတ် သို့မဟုတ် ကက်ဘိနက်-အုတ် ဒီဇိုင်းသည် အင်ဗာတာအတွက် မော်တာအဆင့်သတ်မှတ်ချက် သို့မဟုတ် အပလီကေးရှင်းကို ပြောင်းလဲခြင်းမရှိဘဲ ဒရိုက်ကို ပန့်ထိန်းချုပ်တပ်ဆင်မှုတွင် ထည့်သွင်းနိုင်စေပါသည်။

Drive တွင် IP20 အရံအတားတစ်ခုရှိပြီး သင့်လျော်သောကာကွယ်ထားသည့်နေရာတွင် ဒေါင်လိုက်တပ်ဆင်ရန်အတွက် ရည်ရွယ်ပါသည်။ တပ်ဆင်ခြင်းအစီအစဥ်သည် လည်ပတ်မှုပတ်ဝန်းကျင်၊ လျှပ်စစ်ကာကွယ်ရေး၊ ကေဘယ်လမ်းကြောင်းတင်ခြင်းနှင့် လုပ်ငန်းလည်ပတ်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းအတွက် ဝင်ရောက်ခြင်းတို့အတွက် ထည့်သွင်းစဉ်းစားသင့်သည်။ ယေဘူယျအားဖြင့် လည်ပတ်မှုအပူချိန်သည် -10°C မှ 50°C ရှိပြီး 40°C နှင့်အထက် လိုအပ်ပါသည်။

သတ်မှတ်ချက်များ

ဇယား (က) မော်ဒယ် အဆင့်သတ်မှတ်ချက်များ

ဇယားခ။ ဆိုလာခင်းကျင်းမှုကို အကြံပြုထားသည်။

ဇယား C. အထွေထွေသတ်မှတ်ချက်များ (iMaster အပိုင်းအခြားတစ်လျှောက် တူညီသည်)

ရိုးရိုးအပလီကေးရှင်းများ

iMaster VFD-PC10 စီးရီးသည် နေစွမ်းအင်သုံး ပန့်စီမံခန့်ခွဲမှုကို ပြောင်းလဲနိုင်သော ကြိမ်နှုန်းမော်တာထိန်းချုပ်မှုဖြင့် ပေါင်းစပ်ထားသောကြောင့် 4.0 kW နှင့် 5.5 kW မော်ဒယ်များသည် ရေကိုင်တွယ်ခြင်းနှင့် စက်မှုလုပ်ငန်းသုံး အကွာအဝေးအတွက် သင့်လျော်သည်။

photovoltaic pumping နှင့် သမားရိုးကျ မော်တာထိန်းချုပ်မှု နှစ်ခုစလုံးလိုအပ်သော တပ်ဆင်မှုအတွက်၊ 4.0kW/5.5kW 3 Phase 380V Solar Pump နှင့် General Purpose Inverter VFD ကို ရည်ရွယ်ထားသည့် တာဝန်အတွက် သတ်မှတ်ပြီး လျော်ညီစွာ ပြင်ဆင်သတ်မှတ်နိုင်ပါသည်။

ဖိအားထိန်းညှိမှု လိုအပ်သော ရေစနစ်များအတွက်၊ တပ်ဆင်ထားသော PID လုပ်ဆောင်ချက်သည် တပ်ဆင်ထားသော သတ်မှတ်နေရာတစ်ဝိုက်တွင် မော်တာလည်ပတ်မှုကို ချိန်ညှိရန် သင့်လျော်သော တုံ့ပြန်ချက်အချက်ပြမှုကို အသုံးပြုနိုင်သည်။ သင့်လျော်သောရွေးချယ်ထားသော ဖိအားထုတ်လွှင့်မှုတစ်ခုနှင့် မှန်ကန်စွာဖွဲ့စည်းထားသော ထိန်းချုပ်မှုဘောင်များနှင့်အတူ၊ မောင်းနှင်မှုသည် ဝယ်လိုအားအပြောင်းအလဲကြောင့် စနစ်ဖိအားကို ထိန်းညှိပေးနိုင်သည်။ နောက်ဆုံးဆက်တင်များသည် ပန့်၊ မော်တာနှင့် အက်ပ်လီကေးရှင်းပေါ်တွင် မူတည်သည်။

နည်းပညာပိုင်းဆိုင်ရာ ပေါ်လွင်ချက်များ

1. အလိုအလျောက် နေရောင်ခြည်မှ ဇယားကွက်သို့ ပြောင်းလဲခြင်း။

2. Built-In PID ထိန်းချုပ်မှု

Built-in PID သည် ကွင်းပိတ်ဖိအား၊ စီးဆင်းမှု သို့မဟုတ် အပူချိန်ထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်။ Setpoint နှင့် တုံ့ပြန်ချက်အရင်းအမြစ်များကို ရရှိနိုင်သော FC-group ကန့်သတ်ချက်များမှတစ်ဆင့် ရွေးချယ်ထားသည်။

3. သော့ PV နှင့် Motor-Side Protection

4. မော်တော်ထိန်းချုပ်ရေးနှင့်ဆက်သွယ်ရေး

အထွေထွေရည်ရွယ်ချက်မုဒ်သည် SVC နှင့် V/F ထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်၊ 60 စက္ကန့်အတွင်း ဝန်ပိုနိုင်စွမ်း 150% နှင့် Modbus RTU နှင့် RS485 ဆက်သွယ်မှု။

5. Configurable Operating Modes နှစ်ခု

P8-00 = 1: နေရောင်ခြည်သုံး ပန့်မုဒ်။ P8-00 = 0- ယေဘူယျရည်ရွယ်ချက် အင်ဗာတာမုဒ်။ CSIVEI သည် ပို့ဆောင်ခြင်းမပြုမီ လုပ်ဆောင်မှုမုဒ်နှင့် တောင်းဆိုထားသော ဘောင်များကို သတ်မှတ်နိုင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

4 kW မော်ဒယ်သည် 5.5 kW 18 x 2 ကိုအသုံးပြုနေစဉ် မော်ဂျူး 20 အဘယ်ကြောင့်လိုအပ်သနည်း။

4 kW ယူနစ်သည် ကြိုးတစ်ချောင်းကို လုပ်ဆောင်သောကြောင့် 550 မှ 750 VDC ဝင်းဒိုးသို့ရောက်ရှိရန် string ကို ပိုမိုကြာရှည်စွာတည်ဆောက်ထားသည်။ 5.5 kW ယူနစ်သည် အကြမ်းဖျင်းအားဖြင့် 18 မျဉ်းပြိုင်နှစ်ခုဖြင့်ရောက်ရှိရန်ပိုမိုလွယ်ကူသည့် array wattage ၏နှစ်ဆလိုအပ်သည်။ နှစ်ခုစလုံးသည် 900 VDC အမြင့်ဆုံးအောက်တွင်ရှိနေပါသည်။

၎င်းကို လက်ရှိ ဂရစ်နှင့် ချိတ်ဆက်ထားသော ပန့်တစ်ခုသို့ ပြန်လည်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့၊ ဒါက အသုံးအများဆုံး တပ်ဆင်မှုပါ။ ပန့်နှင့် ကေဘယ်ကြိုးကို တစ်ယောက်တည်း ထားခဲ့ပါ၊ ခင်းကျင်းခြင်းနှင့် DC ဘရိတ်ကာကို ပေါင်းထည့်ကာ ရှိပြီးသား ထောက်ပံ့မှုကို R, S နှင့် T သို့ ကြိုးပေးလိုက်ပါ။ အလိုအလျောက်ပြောင်းရန်အတွက် P8-15 မှ 0 သို့ သတ်မှတ်ပါ။ နေရောင်ခြည်သည် နေ့ဘက်ဝန်အား သယ်ဆောင်ပြီး နေအလုံအလောက်မရှိသောအခါတွင် လျှပ်စီးကြောင်းအား သယ်ဆောင်သည်။

တိုင်ကီပြည့်တဲ့အခါ ပန့်ကို ဘယ်လိုရပ်ရမလဲ။

float သို့မဟုတ် အဆင့်ခလုတ်ကို DI2 သို့မဟုတ် DI3 သို့ တပ်ဆင်ပါ။ Terminal polarity ကို F6-10 တွင်သတ်မှတ်ထားသောကြောင့် အဆက်အသွယ်စီစဉ်ထားသော်လည်းကောင်း အလုပ်လုပ်ပါသည်။ P8-18 မှ 1 သို့ သတ်မှတ်ပြီး P8-19 တွင် ကန့်သတ်ချက်အပြည့်နှင့် P8-20 တွင် အိပ်ချိန်နှောင့်နှေးမှုကို ချိန်ညှိခြင်းဖြင့် AI ရေအဆင့်သိရှိခြင်းကိုလည်း သင်အသုံးပြုနိုင်ပါသည်။

လယ်ကွင်းမှာ ဘာအမှားတွေတွေ့မလဲ။

အများအားဖြင့် A01 အားနည်းသော နေရောင်ခြည်စွမ်းအင်၊ A02 တိုင်ကီအပြည့်၊ A03 ရေမရှိခြင်း နှင့် A04 မော်တာအောက်ပိုင်းများဖြစ်သည်။ Hardware တွင် E01 မှ E30 သည် overcurrent၊ overvoltage၊ undervoltage၊ phase loss နှင့် overtemperature ၊ မအောင်မြင်သော level probe အတွက် E43 နှင့် E44 တို့သည် မရှင်းလင်းသော underload condition အတွက် E44 ဖြင့် ဖုံးအုပ်ထားသည်။

ပန့်ပတ်ကြိုး ပျက်စီးပါက ဒရိုက်ကို ကာကွယ်နိုင်ပါသလား။

ဟုတ်ကဲ့။ ပါဝါဖွင့်ရာတွင် အထွက်အဆင့်ဆုံးရှုံးမှုကာကွယ်ရေးနှင့် မော်တာရှော့-ဆားကစ်ထောက်လှမ်းခြင်းတို့သည် စံနှုန်းအတိုင်းဖြစ်ပြီး၊ overcurrent၊ overvoltage၊ undervoltage၊ overtemperature နှင့် overload တို့ဖြစ်သည်။

ရေနဲ့ဘာမှမဆိုင်တဲ့ စက်မှာသုံးလို့ရလား။

ဟုတ်ကဲ့။ ယေဘုယျရည်ရွယ်ချက်မုဒ်တွင် ၎င်းသည် SVC သို့မဟုတ် V/F ထိန်းချုပ်မှု၊ PID နှင့် Modbus တို့ပါရှိသော ပန်ကာများ၊ လေမှုတ်ကိရိယာများ၊ ကွန်ပရက်ဆာများနှင့် လုပ်ငန်းစဉ်ပန့်များအတွက် စံသုံးဆင့်အင်ဗာတာဖြစ်သည်။ ၎င်းကို ထိုမုဒ်တွင် မှာယူလိုက်သည်နှင့် ၎င်းသည် အလုပ်အတွက် စီစဉ်သတ်မှတ်ထားသော ရောက်ရှိလာပါသည်။ ဆိုလာပန့်မုဒ်တွင် ဝယ်ယူထားသော ယူနစ်ကို P8-00 ဖြင့် ရွှေ့နိုင်သည်။

ပို့ဆောင်ခြင်းမပြုမီ ကျွန်ုပ်တို့၏ကိုယ်ပိုင်မူလသတ်မှတ်ချက်များကို သတ်မှတ်နိုင်ပါသလား။

ဟုတ်ကဲ့။ မော်တာအဆင့်သတ်မှတ်ချက်များ၊ ဘောင်ဖွဲ့စည်းပုံနှင့် သင်အလိုရှိသော မည်သည့်ဆိုက်-သီးသန့်ဆက်တင်များကိုမဆို ပြောပြပါ၊ ယူနစ်မထွက်ခွာမီ ၎င်းတို့ကို ကျွန်ုပ်တို့အား တင်ပါ။ ၎င်းသည် ဝဘ်ဆိုက်ပေါ်တွင် အခကြေးငွေယူချိန်ကို သက်သာစေပြီး ၎င်းသည် ပုံသေမဟုတ်သော ဖြန့်ဖြူးသူအများအပြားကို ဝယ်ယူရသည့် အကြောင်းရင်းဖြစ်သည်။
