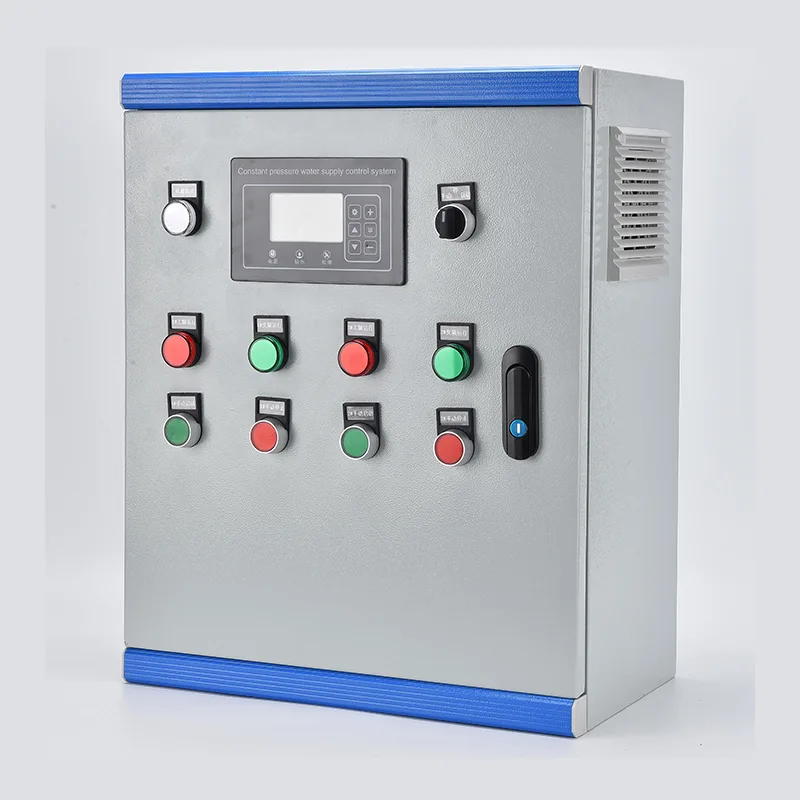

Constant Pressure Water Supply Control Cabinet

Constant Pressure Water Supply Control Cabinet သည် VFD၊ PLC သို့မဟုတ် သီးသန့် pump controller၊ အဝင် circuit breakers၊ output contactors၊ control transformer နှင့် pressure transmitter interface ကို ကြမ်းပြင်-ရပ်နေသော အရံအတားတစ်ခုအဖြစ် ပေါင်းစပ်ထားသည်။ ပါဝါအဆင့်သတ်မှတ်ချက်များသည် 0.75 kW မှ 400 kW တွင် 380–480 V သုံးဆင့်ရှိသည်။ ပင်မခေါင်းစီးရှိ ဖိအားအာရုံခံကိရိယာသည် ထိန်းချုပ်ကိရိယာသို့ 4–20 mA အချက်ပြမှုကို ပေးပို့သည်၊ ၎င်းသည် အသုံးပြုသူသတ်မှတ်ထားသောသတ်မှတ်မှတ်နှင့် ±0.02 MPa အတွင်း စည်းမျဉ်းကိုထိန်းသိမ်းရန် PID စက်ဝိုင်းမှတစ်ဆင့် VFD အထွက်ကြိမ်နှုန်းကို ချိန်ညှိပေးသည်။ Multi-pump စနစ်များတွင်၊ ခဲပန့်သည် VFD ထိန်းချုပ်မှုအောက်တွင် လည်ပတ်နေချိန်တွင် lag pumps များကို ဆက်တိုက်စတင်ခြင်း သို့မဟုတ် ၀ယ်လိုအားအတက်အကျကြောင့် ဖွာနေပါသည်။ Duty rotation balances သည် pump အားလုံးတွင် နာရီများ လည်ပတ်ပါသည်။ အကာအကွယ်သည် ခြောက်သွေ့ခြင်း၊ ဝန်ပိုခြင်း၊ အဆင့်ဆုံးရှုံးမှု၊ ဝါယာရှော့ဖြစ်ပြီး ဖိအားများလွန်ကဲခြင်းတို့ ပါဝင်သည်။ တံခါးတပ်ဆင်ထားသော HMI ထိတွေ့မျက်နှာပြင်သည် စနစ်ဖိအား၊ ပန့်အခြေအနေ၊ ကြိမ်နှုန်း၊ အမှားမှတ်တမ်းများနှင့် စွမ်းအင်ဒေတာတို့ကို ပြသပေးပါသည်။ Modbus RTU/TCP သို့မဟုတ် စိတ်ကြိုက်ရွေးချယ်နိုင်သော 4G cloud gateway မှတစ်ဆင့် ဆက်သွယ်ရေးသည် အဝေးထိန်းစောင့်ကြည့်ခြင်းနှင့် SCADA ပေါင်းစည်းမှုကို လုပ်ဆောင်ပေးသည်။ အရံအတားကို အမှုန့်အဖုံးအုပ်မှုဖြင့် သွပ်ရည်စိုစတီးဖြင့် ပြုလုပ်ထားပြီး၊ အဆင့်သတ်မှတ်ထားသော IP54 စံနှုန်း သို့မဟုတ် ပြင်ပအသုံးပြုမှုအတွက် IP65 အထိ ပြုလုပ်ထားသည်။

စံပြအသုံးချမှုများ

ဝယ်လိုအားပြောင်းလဲနေသော်လည်း ရေဖိအားသည် တသမတ်တည်းရှိနေရမည်ဖြစ်ပြီး၊ Constant Pressure Water Supply Control Cabinet သည် ဆွဲငင်အားသိုလှောင်မှုနှင့် ပုံသေအမြန်နှုန်းစုပ်ယူမှုကို အလိုအလျောက်၊ ဝယ်လိုအားတုံ့ပြန်မှုထိန်းချုပ်မှုဖြင့် အစားထိုးသည်။

မြူနီစီပယ်ရေပေးဝေရေးနှင့် မြှင့်တင်ရေးစခန်းများ

မြို့ပြရေကွန်ရက်များသည် အမြင့်ဆုံးနာရီနှင့် ညတွင်းချင်း စီးဆင်းမှုနည်းသောကာလများကြားတွင် ကျယ်ပြန့်သော ဖိအားအပြောင်းအရွှေ့များကို တွေ့ကြုံရသည်။ ကက်ဘိနက်သည် ပန့်အမြန်နှုန်းနှင့် အဆင့်သတ်မှတ်ခြင်းတို့ကို ချိန်ညှိခြင်းဖြင့် သတ်မှတ်ထားသော ကွန်ရက်အမှတ်များတွင် အဆက်မပြတ်ဖိအားကို ထိန်းထားကာ၊ ဖိအားပိုက်အဆစ်များကို ကျဆင်းစေပြီး တွန်းအားများကို ဖယ်ရှားကာ ဝန်ဆောင်မှုဆိုင်ရာ တိုင်ကြားချက်များကို ထုတ်ပေးပါသည်။ ရှည်လျားသော transmission main တစ်လျှောက်ရှိ boost stations များအတွက်၊ PID loop သည် upstream pressure နှင့် variable downstream offtake တို့နှင့် လိုက်လျောညီထွေဖြစ်စေသည်။

အထပ်မြင့် လူနေအိမ်နှင့် လုပ်ငန်းသုံး အဆောက်အအုံများ

တိုက်ခန်းတာဝါတိုင်များ၊ ဟိုတယ်များနှင့် ရုံးခန်းများသည် အပေါ်ထပ်တွင် ယုံကြည်စိတ်ချရသောဖိအားများ လိုအပ်ပါသည်။ ဒေါင်လိုက်များစွာသော စင်မြင့်ပန့်များပါသည့် အဆက်မပြတ်ဖိအားပေးသည့် ဗီဒိုတစ်ခုသည် လူနေထိုင်မှုအခြေခံဝယ်လိုအားနှင့် ကိုက်ညီစေရန် အထွက်ကို အလိုအလျောက်ချိန်ညှိပေးသည် — နေ့လယ်ခင်းတွင် နိမ့်သည်၊ နံနက်နှင့် ညနေပိုင်းများတွင် ပိုမြင့်သည်။ ယင်းစနစ်သည် ၎င်းတို့၏ဖွဲ့စည်းပုံဆိုင်ရာဝန်၊ legionella အန္တရာယ်နှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ လိုအပ်ချက်များနှင့်အတူ ကြီးမားသောခေါင်မိုးတိုင်ကီများ လိုအပ်မှုကို ဖယ်ရှားပေးသည်။

စက်မှုလုပ်ငန်းနှင့် အအေးခံရေ

ကုန်ထုတ်စက်ရုံများ၊ အစားအစာ ပြုပြင်ထုတ်လုပ်သည့် စက်ရုံများနှင့် ဓာတ်အားပေးစက်ရုံများသည် တင်းတင်းကြပ်ကြပ် ဖိအားဖြင့် လုပ်ငန်းစဉ်ရေကို လိုအပ်ပါသည်။ ကက်ဘိနက်သည် အအေးခံမျှော်စင်မိတ်ကပ်၊ လျှော်ဖွပ်လိုင်းများ၊ ဘွိုင်လာအစာကျွေးခြင်းနှင့် ထုတ်လုပ်သည့်ရေဆားကစ်များကို လုပ်ငန်းစဉ်လိုအပ်ချက်များနှင့်ကိုက်ညီသော စည်းကမ်းတိကျမှုဖြင့် ပံ့ပိုးပေးပါသည်။ VFD အခြေပြုထိန်းချုပ်မှုသည် အဟန့်အတားနှင့်ဆက်စပ်နေသော စွမ်းအင်စွန့်ပစ်မှုနှင့် အဆို့ရှင်ဝတ်ဆင်မှုကို ဖယ်ရှားပေးသည်။

စိုက်ပျိုးရေး ဆည်မြောင်း

အကြီးစား drip၊ sprinkler နှင့် centre-pivot စနစ်များသည် မတူညီသော emitter လက္ခဏာများရှိသည့် အကွက်ဇုန်များတစ်လျှောက် တည်ငြိမ်သောဖိအားဖြင့် ပြောင်းလဲနိုင်သောစီးဆင်းမှု လိုအပ်ပါသည်။ ကက်ဘိနက်သည် ရေမြှုပ်တွင်းပေါက်များနှင့် ရေပြင်ညီ booster ပန့်များ အပါအဝင် ပန့်ပုံစံအများအပြားကို ကိုင်တွယ်ပေးကာ ပွင့်လင်းသော ဆည်မြောင်းဇုန်များ၏ အရေအတွက်နှင့် အလိုအလျောက် အထွက်နှုန်းကို ကိုက်ညီစေသည်။ အရင်းမြစ်ရေအဆင့်ပြောင်းလဲမှုများအတွင်း ရေခြောက်ခြင်းမှကာကွယ်ပေးသည့် ပန့်များကို တပ်ဆင်ပြီး အကာအကွယ်ပေးသည်။

ကျေးလက်နှင့် လူထု ရေပေးဝေရေး

ကျေးရွာစနစ်များနှင့် ဝေးလံခေါင်သီသော အခြေချနေထိုင်သူများသည် manual pump လည်ပတ်မှုကို အစားထိုးသည့် အလိုအလျောက် ဖိအားစီမံခန့်ခွဲမှုမှ အကျိုးကျေးဇူး ရရှိသည်။ သိုလှောင်မှုတိုင်ကီအဆင့်အာရုံခံကိရိယာဖြင့် ပေါင်းစပ်ထားသောကြောင့် စားသုံးသူများထံ အဆက်မပြတ်ဖိအားပေးနေစဉ် တိုင်ကီဖြည့်မှုကို ထိန်းသိမ်းရန်အတွက် ကက်ဘိနက်သည် အလိုအလျောက်စတင်ပြီး ရပ်သွားပါသည်။ 4G မှတစ်ဆင့် အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်ခြင်းအား အော်ပရေတာတစ်ခုတည်းက မိုဘိုင်းဖုန်း သို့မဟုတ် ဗဟို SCADA မှ ပြန့်ကျဲနေသော ဘူတာများစွာကို စီမံခန့်ခွဲနိုင်စေပါသည်။

ဟိုတယ်၊ Resort & Hospitality

နေရာအနှံ့ ဖြန့်ကျက်ထားသော အဆောက်အဦများနှင့် အပန်းဖြေ အဆောက်အအုံများ ဧည့်ခန်း၊ မီးဖိုချောင်၊ အဝတ်လျှော်ခန်းနှင့် ရှုခင်းပုံများအတွက် တူညီသောဖိအားများ လိုအပ်ပါသည်။ စနစ်သည် တစ်ညလုံးအိပ်မုဒ်တွင် အဓိကအားဖြင့် အမြင့်ဆုံးအချိန်မဟုတ်သည့်အချိန်များတွင် စွမ်းအင်လျှော့ချနေစဉ် ကက်ဘိနက်သည် အမြင့်မားဆုံးနံနက်နှင့် ညနေပိုင်းဝယ်လိုအားပြည့်မီရန် ပန့်များစွာကို စီမံခန့်ခွဲသည်။

ပညာရပ်ဆိုင်ရာ နက်နက်ရှိုင်းရှိုင်း ထိုးဆင်းခြင်း။

Constant Pressure Water Supply Control Cabinet သည် VFD အမြန်နှုန်းထိန်းချုပ်မှု၊ PLC-based pump sequencing နှင့် ကျယ်ကျယ်ပြန့်ပြန့်ကာကွယ်မှုတို့ကို စက်ရုံတစ်ခုတည်း-စုဝေးရာ အကာအရံအဖြစ် ပေါင်းစပ်ထားပြီး၊ single-pump တပ်ဆင်မှုများအတွက် အလိုအလျောက် ဖိအားစီမံခန့်ခွဲမှုကို ပေးဆောင်သည်။

PID Closed-Loop Pressure Regulation

ပင်မခေါင်းစီးပိုက်ရှိ ဖိအားပို့လွှတ်ကိရိယာသည် ရေဖိအားကို 4-20 mA analogue အချက်ပြအဖြစ်သို့ ပြောင်းလဲသည်။ ထိန်းချုပ်ကိရိယာသည် ဒစ်ဂျစ်တယ် PID အယ်လဂိုရီသမ်ကို လုပ်ဆောင်သည်- အချိုးကျအမြတ်သည် ဖိအားသွေဖည်မှုကို စနစ်က တုံ့ပြန်ပုံအား မည်ကဲ့သို့ ပြင်းထန်စွာ တုံ့ပြန်သည်ကို ဆုံးဖြတ်သည်၊ ပေါင်းစပ်အချိန်သည် တည်ငြိမ်သောအခြေအနေရှိ အော့ဖ်ဆက်ကို ဖယ်ရှားပေးသည်၊ နှင့် ဆင်းသက်လာမှု damping သည် ရုတ်တရက် စီးဆင်းမှုပြောင်းလဲမှုများအတွင်း အရှိန်လွန်ခြင်းကို တားဆီးပေးသည်။ PID ရလဒ်သည် VFD ကြိမ်နှုန်းရည်ညွှန်းချက်ကို တိုက်ရိုက်သတ်မှတ်ပေးကာ အချိန်နှင့်တပြေးညီ ဝယ်လိုအားနှင့်ကိုက်ညီစေရန် ပန့်အမြန်နှုန်းကို ချိန်ညှိပေးသည်။ ပုံမှန်စည်းမျဉ်းတိကျမှုသည် တိကျသောစနစ်သွင်ပြင်လက္ခဏာများ — ပိုက်အရှည်၊ ပန့်ကွေးကွေးနှင့် ဖိအားအိုးထုထည်တို့ကို ချိန်ညှိပြီးသည်နှင့် ±0.02 MPa အတွင်း ရရှိသည်။

Multi-Pump Sequencing Logic

VFD-driven ပန့်တစ်လုံး၏ စွမ်းရည်ထက် ဝယ်လိုအား ကျော်လွန်သောအခါ၊ ထိန်းချုပ်သူသည် အပိုပန့်များကို လည်ပတ်မှုအဖြစ် အဆင့်မြှင့်တင်သည်။ ခဲပန့်သည် VFD ထိန်းချုပ်မှုအောက်တွင် အလုပ်လုပ်သည်။ အမြင့်ဆုံးကြိမ်နှုန်းသို့ရောက်ရှိပြီး ဖိအားသည် သတ်မှတ်အမှတ်အောက်သို့ ကျဆင်းနေသေးပါက၊ ထိန်းချုပ်ကိရိယာသည် ဤပန့်အား ၎င်း၏ရှောင်ကွင်းအဆက်အသွယ်ကိရိယာမှတစ်ဆင့် ပုံသေအမြန်နှုန်းလည်ပတ်မှုသို့ လွှဲပြောင်းပြီး VFD ထိန်းချုပ်မှုအောက်ရှိ လပ်ပန့်ကို စတင်သည်။ ဝယ်လိုအားကျဆင်းသွားကာ VFD သည် setpoint အထက်တွင် ဖိအားနှင့်အတူ အနိမ့်ဆုံးအကြိမ်ရေသို့ရောက်ရှိသည်နှင့်အမျှ၊ lag pumps များသည် တစ်ခုပြီးတစ်ခုသွန်းသွားကာ lead pump သည် ပြောင်းလဲနိုင်သောအမြန်နှုန်းထိန်းချုပ်မှုသို့ ပြန်သွားပါသည်။ ၎င်းသည် ပန့်တစ်လုံးတည်းသာ စွမ်းဆောင်ရည်အကောင်းဆုံးအချက်အနီးတွင် သတ်မှတ်ထားသော အမြန်နှုန်းဖြင့် လုပ်ဆောင်နေချိန်တွင် အချိန်မရွေး ပြောင်းလဲနိုင်သော အမြန်နှုန်းဖြင့် အလုပ်လုပ်ကြောင်း သေချာစေသည်။

တာဝန်လှည့်ခြင်းနှင့် ညီမျှခြင်း

ဝတ်ဆင်မှုအညီအမျှ ဖြန့်ဝေရန်၊ ထိန်းချုပ်ကိရိယာသည် စုစည်းလည်ပတ်နေသည့် နာရီ သို့မဟုတ် စတင်ရေတွက်မှုအပေါ် အခြေခံ၍ ခဲပန့်ပုံစံကို လှည့်ပါသည်။ အနိမ့်ဆုံးနာရီဖြင့် စုပ်စက်သည် ဖိအားပြတ်တောက်မှုကို ရှောင်ရှားရန် လည်ပတ်စီးဆင်းမှုနည်းသော အခြေအနေများတွင် ဖြစ်ပေါ်သည့် လည်ပတ်မှုအစပျိုးသည့်အခါ နောက်ခဲဖြစ်လာသည်။ ပြုပြင်ထိန်းသိမ်းမှုအတွက် အော့ဖ်လိုင်းယူထားသော ပန့်ကို ဒစ်ဂျစ်တယ်ထည့်သွင်းမှုမှတစ်ဆင့် လည်ပတ်မှုမှ လော့ခ်ချပြီး ထိန်းချုပ်ကိရိယာသည် ကျန်ရှိသောပန့်များတစ်လျှောက် တာဝန်ကို ပြန်လည်နေရာချထားပေးသည်။

အိပ်ခြင်း၊ နိုးခြင်း နှင့် Low-Flow Management

၀ယ်လိုအားမရှိသောကာလများအတွင်း — ဥပမာ- စီးပွားရေးအဆောက်အအုံများတွင် ညတွင်းချင်း၊ VFD သည် သတ်မှတ်မှတ်တွင် ဖိအားရှိနေချိန်တွင် ၎င်း၏နိမ့်ဆုံးအကြိမ်ရေသို့ ရောက်ရှိသွားသည်။ ချိန်ညှိနိုင်သော နှောင့်နှေးမှုတစ်ခုပြီးနောက်၊ ထိန်းချုပ်ကိရိယာသည် အိပ်စက်ခြင်းမုဒ်သို့ ဝင်ရောက်ပြီး ပန့်များအားလုံးကို ရပ်တန့်စေသည်။ သေးငယ်သော diaphragm tank သည် အိပ်နေစဉ်အတွင်း စနစ်ဖိအားကို ထိန်းသိမ်းပေးသည်။ နိုးထသည့်အဆင့်သို့ ဖိအားများ ကျဆင်းသွားသောအခါ၊ ထိန်းချုပ်ကိရိယာသည် ခဲပန့်ကို ပြန်လည်စတင်ပြီး ဖိအားပြန်လည်ရရှိရန် အပေါ်သို့တက်ပါသည်။ ဤစက်ဝန်းသည် အချိန်ကြာမြင့်စွာ အပိတ်အဆို့ရှင်ကို လည်ပတ်နေသည့် ပန့်များကို တားဆီးပေးကာ စွမ်းအင်ချွေတာပြီး ပန့်ကို အပူလွန်ကဲခြင်းမှ ကာကွယ်ပေးသည်။

Pump Protection Suite

ထိန်းချုပ်ကိရိယာသည် ပုံမှန် မော်တာ ဝန်ပိုလွန်ကဲခြင်းထက် ပန့်သီးသန့် အကာအကွယ်များကို ပေးသည်။ Dry-run detection သည် well level probe သို့မဟုတ် motor undercurrent sensing မှ ဒစ်ဂျစ်တယ် ထည့်သွင်းမှုကို အသုံးပြုသည်။ အလိုအလျောက်ပြန်လည်သတ်မှတ်ခြင်းဖြင့် ဖိအားလွန်သွားခြင်းသည် အဆို့ရှင်ရုတ်တရက်ပိတ်သွားပါက ပိုက်များပျက်စီးခြင်းကို ကာကွယ်ပေးသည်။ မော်တာအကွေ့အကောက်များကို ကာကွယ်ရန် လျှင်မြန်သော စက်ဝန်းလော့ခ်ချခြင်းသည် တစ်နာရီလျှင် စတင်သည့်အရေအတွက်ကို ကန့်သတ်ထားသည်။ Phase loss နှင့် phase sequence monitoring သည် စက်ပိုင်းဆိုင်ရာ ပျက်စီးမှုကို နောက်ပြန်လှည့်ခြင်းမှ ကာကွယ်ပေးသည်။ ခရီးစဉ်ဖြစ်ရပ်များအားလုံးကို အချိန်တံဆိပ်တုံးနှိပ်ပြီး အမှားအယွင်းမှတ်တမ်းတွင် သိမ်းဆည်းထားပြီး၊ လော့ခ်ချခြင်းမပြုမီ အလိုအလျောက်ပြန်လည်သတ်မှတ်ရန် ကြိုးပမ်းမှုအရေအတွက်ဖြင့် အော်ပရေတာဝင်ရောက်စွက်ဖက်မှုလိုအပ်သည်။

VFD Drive ဗိသုကာ

VFD ကို စက္ကန့် 60 ကြာ 110% overload အဆင့်သတ်မှတ်ချက်ဖြင့် ပြောင်းလဲနိုင်သော torque pump duty အတွက် ရွေးချယ်ထားသည်။ Flying-start စွမ်းရည်သည် overcurrent ကို ခလုတ်တိုက်ခြင်းမရှိဘဲ ကမ်းရိုးတန်းပန့်ထဲသို့ ချောမွေ့စွာ ပြန်လည်စတင်နိုင်စေပါသည်။ Skip-frequency programming သည် mechanical resonance band များကို ရှောင်ရှားသည်။ အလိုအလျောက် စွမ်းအင် ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်းသည် ပေါ့ပါးသော ဝန်တွင် မော်တာသံလိုက် လျှပ်စီးကြောင်းကို လျှော့ချပေးကာ ပန့်သည် အရှိန်အပြည့်ဖြင့် လည်ပတ်နေသောအခါ အပိုစွမ်းအင်ကို ချွေတာသည်။ Built-in DC လင့်ခ် choke နှင့် RFI filter သည် ထောက်ပံ့မှုတွင် ဟာမိုနစ်လက်ရှိထိုးသွင်းမှုကို လျှော့ချပေးသည်။

HMI နှင့် အော်ပရေတာ အင်တာဖေ့စ်

တံခါးတပ်ထားသော ရောင်စုံထိတွေ့မျက်နှာပြင်သည် အချိန်နှင့်တပြေးညီ စနစ်ဖိအားနှင့် သတ်မှတ်နေရာ၊ တစ်ဦးချင်းစီ ပန့်အခြေအနေ၊ စုဆောင်းမှုနှုန်းထားနှင့် စတင်ရေတွက်မှု၊ အမှားမှတ်တမ်းပါသည့် နိုးကြားမှုများ၊ နှင့် စကားဝှက်ဖြင့် ကာကွယ်ထားသော ကန့်သတ်ဘောင်ဝင်ရောက်မှုကို ပံ့ပိုးပေးပါသည်။ Manual override control သည် commissioning and maintenance လုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးသည်။

အဝေးထိန်းစောင့်ကြည့်ရေးနှင့် ဆက်သွယ်ရေး

Standard RS485 Modbus RTU သည် site SCADA သို့မဟုတ် တယ်လီမီတာကိရိယာများနှင့် ချိတ်ဆက်သည်။ စိတ်ကြိုက်ရွေးချယ်နိုင်သော 4G သို့မဟုတ် Ethernet cloud gateway သည် ဝဘ်ဘရောက်ဆာ သို့မဟုတ် စမတ်ဖုန်းအက်ပ်မှတစ်ဆင့် အဝေးသို့ဝင်ရောက်နိုင်စေပြီး အချိန်နှင့်တပြေးညီ ဖိအား၊ စုပ်စက်အခြေအနေ၊ စွမ်းအင်သုံးစွဲမှုနှင့် နှိုးစက်တွန်းအားပေးသည့် သတိပေးချက်များကို ပေးဆောင်သည်။ အော်ပရေတာများသည် သီးခြားစနစ်လိုအပ်ချက်များအတွက် ဖိအားသတ်မှတ်မှတ်များကို အဝေးမှချိန်ညှိနိုင်သည်။

အရံအတားနှင့် ပတ်ဝန်းကျင်တည်ဆောက်မှု

ကြမ်းပြင်တွင် မတ်တပ်ရပ်ထားသော ကက်ဘိနက်သည် ခရမ်းလွန်ဒဏ်ခံနိုင်သော အမှုန့်အလွှာဖြင့် 1.5-2.0 မီလီမီတာ သွပ်ရည်စတီးလ်စာရွက်ကို အသုံးပြုသည်။ IP54 သည် indoor pump room များအတွက် standard ဖြစ်သည်။ IP55 သို့မဟုတ် IP65 သည် ပြင်ပနှင့် ရေသန့်စင်သည့် ပတ်ဝန်းကျင်များအတွက် ရနိုင်ပါသည်။ အပူထိန်းပန်ကာထိန်းချုပ်မှုဖြင့် စစ်ထုတ်ထားသော လေဝင်လေထွက်သည် VFD ၏ လည်ပတ်မှုအကွာအဝေးအတွင်း အတွင်းပိုင်းအပူချိန်ကို ထိန်းသိမ်းပေးသည်။ အပူပိုင်းဒေသ သို့မဟုတ် သဲကန္တာရပြင်ပ တပ်ဆင်မှုအတွက်၊ နေကာကာမိုးကာနှင့် ငွေ့ရည်ဖွဲ့မှု ဆန့်ကျင်သည့် အပူပေးစက်ကို သတ်မှတ်နိုင်သည်။ Cable entry သည် Cabinet အခြေစိုက်စခန်းရှိ ဂလင်းပြားများမှတဆင့်ဖြစ်သည်။ ကက်ဘိနက်ကို IEC 61439-1/2 အရ ဒီဇိုင်းရေးဆွဲတည်ဆောက်ထားပြီး အစိတ်အပိုင်းအားလုံးကို CE မှတ်သားထားပြီး ဒေသဆိုင်ရာ အသိအမှတ်ပြုလက်မှတ်များ ရရှိနိုင်ပါသည်။

အမေးများသောမေးခွန်းများ

Q1- အစိုးရအဖွဲ့က စဉ်ဆက်မပြတ်ဖိအားတွေကို ဘယ်လိုထိန်းထားလဲ။

ပင်မရေခေါင်းခေါင်းရှိ ဖိအားအာရုံခံကိရိယာသည် စနစ်ဖိအားကို စဉ်ဆက်မပြတ်တိုင်းတာပြီး ထိန်းချုပ်ကိရိယာထံသို့ 4-20 mA အချက်ပြမှုကို ပေးပို့သည်။ ထိန်းချုပ်သူ၏ PID အယ်လဂိုရီသမ်သည် အသုံးပြုသူသတ်မှတ်ထားသောပစ်မှတ်နှင့် အမှန်တကယ်ဖိအားကို နှိုင်းယှဉ်သည်။ ဖိအားကျသွားပါက၊ ၎င်းသည် ပန့်ကိုအရှိန်မြှင့်ရန် VFD အထွက်ကြိမ်နှုန်းကို တိုးစေသည်။ ဖိအားတက်လာပါက ပန့်ကိုနှေးစေသည်။ ဤအဝိုင်းပိတ်စည်းမျဉ်းသည် ပုံမှန်အားဖြင့် setpoint ၏ ±0.02 MPa အတွင်း ဖိအားကို ထိန်းထားနိုင်သည်။

Q2: Constant Pressure Water Supply Control Cabinet တစ်လုံးသည် Pumps မည်မျှကို ထိန်းချုပ်နိုင်သနည်း။

ပုံမှန်ဖွဲ့စည်းပုံများသည် 1 မှ 6 ပန့်များကို ပံ့ပိုးပေးသည်၊ 2 သို့မဟုတ် 3 ပန့်များသည် အသုံးအများဆုံး အသုံးချမှုဖြစ်သည်။ Multi-pump စနစ်များတွင်၊ VFD တစ်ခုတည်းက ဝယ်လိုအားများလာသည်နှင့်အမျှ အပိုပန့်များသည် ပုံသေအမြန်နှုန်းဖြင့် စတင်ချိန်တွင် ပြောင်းလဲနိုင်သော အမြန်နှုန်းပန့်များကို မောင်းနှင်ပေးပါသည်။ pump sequencing၊ alternation နှင့် fault changeover logic အားလုံးကို controller တွင် ထည့်သွင်းထားသည်။

Q3- ဤကက်ဘိနက်နှင့် ပန့်တစ်ခုစီတွင် သီးခြား VFD များတပ်ဆင်ခြင်းကြား ကွာခြားချက်မှာ အဘယ်နည်း။

ကက်ဘိနက်သည် ပြီးပြည့်စုံသော ထိန်းချုပ်မှုစနစ်အား ပေးဆောင်သည် — ပန့်ခွဲခြင်းဆိုင်ရာ ယုတ္တိဗေဒ၊ ဖိအား PID စက်ဝိုင်း၊ အလိုအလျောက် အစားထိုးခြင်း၊ အမှားအယွင်း ပြောင်းလဲခြင်း၊ အိပ်/နိုးခြင်း လုပ်ဆောင်ချက် နှင့် တစ်ခုတည်းသော အသုံးပြုသူ အင်တာဖေ့စ် - အားလုံးကို ကြိုတင်ကြိုးတပ်ထားပြီး စက်ရုံတွင် စမ်းသပ်ထားသည်။ တစ်ဦးချင်း VFD များသည် သိသာထင်ရှားသော ပြင်ပအင်ဂျင်နီယာမပါဘဲ ပန့်များစွာလည်ပတ်မှုကို ပေါင်းစပ်ညှိနှိုင်း၍မရပါ။

Q4- စနစ်သည် သိုလှောင်ကန်တစ်ခုနှင့် သို့မဟုတ် မပါဘဲ အလုပ်လုပ်နိုင်ပါသလား။

နှစ်ခုလုံး။ tank-fill application တစ်ခုတွင်၊ controller သည် tank ရှိ level sensor သည် start/stop authority ကိုပေးဆောင်နေချိန်တွင် controller သည် system pressure ကိုထိန်းသိမ်းထားသည်။ တိုက်ရိုက်ပင်မဖွဲ့စည်းမှုပုံစံတွင်၊ ထိန်းချုပ်သူသည် ဖြန့်ဖြူးရေးပိုက်များပေါ်တွင် လိုင်းဖိအားကို တိုက်ရိုက်ထိန်းသိမ်းထားပြီး သိုလှောင်ကန်မပါဘဲ စားသုံးသူလိုအပ်ချက်နှင့်ကိုက်ညီစေရန် ပန့်အမြန်နှုန်းကို ချိန်ညှိပေးသည်။

Q5: ဘယ်ပန့်အမျိုးအစားတွေက လိုက်ဖက်သလဲ။

ကက်ဘိနက်သည် 380–480 V, 50/60 Hz တွင်အသုံးပြုသော စံသုံးဆင့်လျှပ်ကူးနိုင်သောမော်တာများကို ထိန်းချုပ်သည်။ အမြဲတမ်းသံလိုက်မော်တာများကို တွဲဖက်အသုံးပြုနိုင်သော VFD များဖြင့်လည်း မောင်းနှင်နိုင်သည်။

Q6: ပါဝါအကွာအဝေးက ဘယ်လောက်ရှိလဲ။

စံသတ်မှတ်ချက်များသည် 0.75 kW မှ 400 kW အထိ အကျုံးဝင်သည်။ Cabinet အရွယ်အစားသည် ပန့်အရေအတွက်၊ ပန့်တစ်ခုစီ၏ မော်တာအပြည့်အ၀ဖွင့်လျှပ်စီးကြောင်းနှင့် site မှားယွင်းမှုအဆင့်တို့အပေါ် အခြေခံသည်။ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာများသည် သင့်ပန့်ဒေတာမှ VFD၊ contactors၊ circuit breakers နှင့် busbar system ကို ရွေးချယ်ပါမည်။

Q7- ဘယ်အဝေးမှ စောင့်ကြည့်ရေး ရွေးချယ်စရာများ ရနိုင်ပါသလဲ။

Standard RS485 Modbus RTU သည် site SCADA သို့ ချိတ်ဆက်သည်။ ရွေးချယ်နိုင်သော 4G သို့မဟုတ် Ethernet ဂိတ်ဝေးများသည် ဝဘ်ဘရောက်ဆာ သို့မဟုတ် စမတ်ဖုန်းအက်ပ်မှတစ်ဆင့် ဝင်ရောက်အသုံးပြုခွင့်ကို အချိန်နှင့်တပြေးညီ ဖိအား၊ စုပ်စက်အခြေအနေ၊ စွမ်းအင်သုံးစွဲမှု၊ အမှားအယွင်းအချက်များ နှင့် သမိုင်းအချက်အလက်တို့ကို ပံ့ပိုးပေးပါသည်။ SMS သို့မဟုတ် app push အသိပေးချက်များသည် အော်ပရေတာများအား အမှားအယွင်းများကို သတိပေးသည်။

Q8: ကက်ဘိနက်က ဘယ်လိုပြုပြင်ထိန်းသိမ်းမှု လိုအပ်လဲ။

တံခါးပိတ်များနှင့် လေဝင်လေထွက် စစ်ထုတ်မှုများကို လစဉ်စစ်ဆေးခြင်း။ ဓာတ်အားပြတ်တောက်မှုများအား လစဉ်စစ်ဆေးခြင်း။ ဘေးကင်းရေး ကိရိယာများနှင့် အစားထိုး ယုတ္တိဗေဒဆိုင်ရာ နှစ်ပတ်လည် စမ်းသပ်မှု။ VFD အအေးခံပန်ကာများနှင့် DC လင့်ခ် ကာပတ်စီတာများသည် ဝန်ဆောင်မှုသက်တမ်း 5-10 နှစ်ရှိပြီး အစားထိုးနိုင်သည်။ ဖိအားထုတ်လွှင့်မှုအား နှစ်စဉ် ချိန်ညှိသင့်သည်။

Q9- သမားရိုးကျ ရေစုပ်စက်နဲ့ ယှဉ်ရင် ဒီစနစ်က ဘယ်လို စွမ်းအင်ကို ချွေတာသလဲ။

အပေါက်ပိတ်အဆို့ရှင်ပါသော အဆက်မပြတ်အမြန်နှုန်းပန့်သည် အတုကန့်သတ်ချက်မှထုတ်လွှတ်သောစွမ်းအင်ကို ဖြုန်းတီးစေသည်။ VFD သည် ဝယ်လိုအားနှင့် တိုက်ရိုက်ကိုက်ညီသော ပန့်အမြန်နှုန်းကို ကိုက်ညီသည်။ pump power scales သည် အမြန်နှုန်း cube ဖြင့် ချိန်ညှိပေးသောကြောင့် 80% speed ရှိသော pump သည် full-speed energy ၏ 50% ခန့်ကို ဆွဲယူပါသည်။ မလိုအပ်သည့်ကာလများအတွင်း အိပ်စက်ခြင်းမုဒ်ဖြင့်၊ တပ်ဆင်မှုများသည် ပုံမှန်အားဖြင့် 20% မှ 40% စွမ်းအင်လျှော့ချမှုကို ရရှိသည်။

မြူနီစီပယ်ဒုတိယအဆင့် ရေပေးဝေမှု အဆင့်မြှင့်တင်ခြင်း — အထပ်မြင့်လူနေရပ်ကွက်

နောက်ခံ

အာရှမြို့ကြီးတစ်မြို့ရှိ မြူနီစီပယ်ရေရရှိရေး အာဏာပိုင်များသည် အထပ်မြင့်လူနေရပ်ကွက်များကို ဝန်ဆောင်မှုပေးသည့် ဆင့်ပွားရေပေးဝေရေးစခန်း 80 ကျော်ကို စီမံခန့်ခွဲခဲ့သည်။ ဘူတာရုံတစ်ခုစီသည် အထပ် ၁၈ မှ ၃၅ လွှာအထိရှိ တာဝါတိုင်များတစ်လျှောက် တိုက်ခန်းပေါင်း ၂၀၀ မှ ၈၀၀ အထိ ထောက်ပံ့ပေးခဲ့သည်။ ရှိပြီးသားစက်ကိရိယာများသည် အိုမင်းရင့်ရော်လာသည် — အချို့သောဌာနများသည် float-valve refill ဖြင့်ခေါင်မိုးတိုင်ကီများကိုအသုံးပြုကြပြီး အချို့သောနေရာများတွင် ဖိအားလျှော့ချသည့်အဆို့ရှင်များဖြင့် ပုံသေအမြန်နှုန်းပန့်များကိုအသုံးပြုကြသည်။ မြို့တော်အစိုးရသည် ဖိအားအရည်အသွေးကို မြှင့်တင်ရန်၊ ပြည်သူ့ကျန်းမာရေးအတွက် အမိုးကန်များကို ဖယ်ရှားရန်နှင့် စွမ်းအင်သုံးစွဲမှုကို လျှော့ချရန် အမိန့်ပေးခဲ့သည်။

စိန်ခေါ်မှု

မြှင့်တင်ပေးသည့် ဘူတာရုံတစ်ခုစီသည် ထူးခြားသော တောင်းဆိုချက်ပရိုဖိုင်ပါရှိသော တာဝါတိုင်တစ်ခုအား ဆောင်ရွက်ပေးသည်- နံနက်ပိုင်းနှင့် ညနေပိုင်းတွင် ပြတ်သားသော အမြင့်ဆုံး၊ နေ့ဘက်ဝယ်လိုအားနှင့် သုညနီးနီး စီးဆင်းမှုတို့ဖြစ်သည်။ ရှိပြီးသား ပုံသေအမြန်နှုန်းပန့်များသည် ဝယ်လိုအားမခွဲခြားဘဲ စွမ်းဆောင်ရည်အပြည့်ဖြင့် လည်ပတ်နေပြီး ဖိအားလျှော့ချသည့်အဆို့ရှင်များမှတစ်ဆင့် ပိုလျှံနေသောဖိအားများကို သွေးထွက်စေသည်။ ၎င်းသည် ပန့်ခန်းများအတွင်း အပူနှင့် ဆူညံမှုကို ထုတ်ပေးစဉ်တွင် ကြီးမားသော စွမ်းအင်ကို ဖြုန်းတီးခဲ့သည်။ ကျန်းမာရေး စည်းမျဉ်းအသစ်များနှင့် ကိုက်ညီရန် အမိုးကန်များကို ဖယ်ရှားရန် လိုအပ်ပြီး ဗဟို SCADA ပလပ်ဖောင်းသို့ အချက်အလက် သတင်းပို့ရန် ဘူတာအသစ်အားလုံးကို အာဏာပိုင်များက လိုအပ်ပါသည်။ ရုပ်ပိုင်းဆိုင်ရာနေရာလွတ်လည်း တင်းကျပ်နေသည် — စုပ်ခန်းအများစုကို မျက်နှာကျက်အမြင့်ကန့်သတ်ထားသော မြေအောက်ခန်းများတွင် ပြန်လည်ပြင်ဆင်ပြီး ဝင်ရောက်ခွင့်ကို ကန့်သတ်ထားသည်။

အဘယ်ကြောင့် Constant Pressure Water Supply Control Cabinet ကို ရွေးချယ်ရသနည်း။

ဘူတာရုံသုံးရုံတွင် အောင်မြင်စွာ စမ်းသပ်မောင်းနှင်ပြီးနောက် အာဏာပိုင်များသည် စက်ရုံမှ အင်ဂျင်နီယာဆိုင်ရာ အဆက်မပြတ်ဖိအားပေးသည့် ဗီဒိုများကို ရွေးချယ်ခဲ့သည်။ အရံအတားတစ်ခုတွင် VFD၊ controller၊ output contactors သုံးခုအတွက် ဒေါင်လိုက် multi-stage pumps၊ pressure interface နှင့် HMI touchscreen — သည် panel အဟောင်း၏ခြေရာနှင့် ကိုက်ညီပါသည်။ PID ဖိအားထိန်းချုပ်မှုသည် ဖိအားလျှော့ချသည့်အဆို့ရှင်များကို လုံးလုံးဖယ်ရှားရန် ခွင့်ပြုထားသည်။ ခဲပန့်သည် ဝယ်လိုအားနှင့်ကိုက်ညီရန် မြန်နှုန်းအမျိုးမျိုးဖြင့် အပိုပန့်များကို လိုအပ်သလို အဆင့်မြှင့်တင်ပေးသည်။ တစ်ညလုံးတွင်၊ စနစ်သည် သေးငယ်သော diaphragm အိုးဖြင့် ဖိထားသော ဖိအားကို အိပ်စက်စေသည်။

စနစ်ဟောင်းမှ ဖြစ်ပေါ်လာသော အောက်ထပ်ရှိ ပိုလျှံသော ဖိအားမရှိဘဲ ဝယ်လိုအား မခွဲခြားဘဲ စည်းမျဉ်းစည်းကမ်း အနိမ့်ဆုံးတွင် တိုက်ခန်းများ၏ ရေဖိအားသည် တည်ငြိမ်သည်။ ဘူတာရုံတစ်ခုစီတွင် စွမ်းအင်သုံးစွဲမှုကို တိုင်းတာပြီး Modbus မှ အာဏာပိုင်များ၏ SCADA သို့ ပို့လွှတ်ကာ၊ အော်ပရေတာများအား အချိန်နှင့်တစ်ပြေးညီ မြင်နိုင်စွမ်းရှိပြီး တာဝါတိုင်တစ်ခုစီ၏ သီးခြားအမြင့်အတွက် ဖိအားသတ်မှတ်မှတ်များကို အဝေးမှချိန်ညှိပေးနိုင်သည်။

ဖြန့်ကျက်

၁၈ လကျော်ကာလအတွင်း ပထမအဆင့်တွင် အဆက်မပြတ် ဖိအားပုံးအလုံး ၃၂ လုံးကို တပ်ဆင်ခဲ့သည်။ ကက်ဘိနက်တစ်ခုစီကို သီးသန့်မျှော်စင်နှင့် ကိုက်ညီသော ပန့်ဒေတာနှင့် ဖိအားသတ်မှတ်နေရာများနှင့်အတူ ကြိုတင်ထည့်သွင်းထားသည်။ ချိတ်ဆက်ထားသော ပင်မထောက်ပံ့မှု၊ ပန့်မော်တာကြိုးများနှင့် ဖိအားထုတ်လွှင့်ခြင်း— ပုံမှန်အားဖြင့် ဘူတာတစ်ခုလျှင် တစ်ရက်အတွင်း ဆိုက်ဆိုက်တွင် ခန့်အပ်ခြင်း ပြီးစီးသည်။

ရလဒ်များ

●  လုပ်ငန်းစတင်ပြီး သုံးလအတွင်း အသိုင်းအဝိုင်း ၃၂ ခုရှိ အပေါ်ထပ်တွင် နေထိုင်သူများထံမှ ဖိအားတိုင်ကြားချက်များသည် သုညသို့ ကျဆင်းသွားသည်။

●   Pump စွမ်းအင်သုံးစွဲမှုသည် ယခင်သတ်မှတ်ထားသော အမြန်နှုန်းအခြေခံလိုင်းနှင့် နှိုင်းယှဉ်ပါက ပျမ်းမျှ 35% ကျဆင်းသွားပြီး အာဏာပိုင်၏ 25% ပစ်မှတ်ထက် ကျော်လွန်သွားပါသည်။

●  ခေါင်မိုးရေကန်များကို ဖယ်ရှားပြီး ဆက်စပ်ထိန်းသိမ်းမှုနှင့် ရေအရည်အသွေးလိုက်နာမှုစရိတ်စကများကို ဖယ်ရှားခဲ့သည်။

●  လူနှစ်ယောက် စစ်ဆင်ရေးအဖွဲ့သည် ယခုအခါ ဗဟို SCADA မှ ဘူတာ ၃၂ ခုလုံးကို အဝေးမှ စီမံခန့်ခွဲပါသည်။

●  လက်ရှိတွင် အဆင့်နှစ်ကို လုပ်ဆောင်နေပြီး ကျန်ဘူတာ 50 အတွက် အာဏာပိုင်များသည် အဆက်မပြတ်ဖိအားပေးသည့်အဖွဲ့ကို စံသတ်မှတ်ထားပါသည်။
