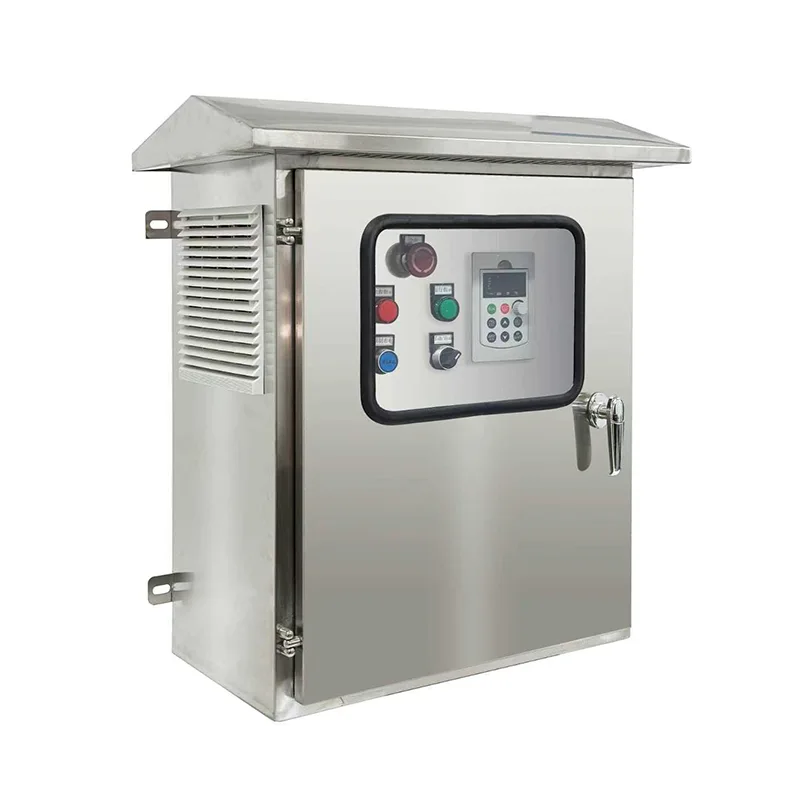

Solar Pumping Inverter Cabinet

ခိုင်ခံ့သောကြမ်းပြင်-မတ်တပ်ရပ်စတီးလ်ဗီဒိုတွင် အဆင့်သတ်မှတ် IP54 သို့မဟုတ် ထို့ထက်မြင့်မားသော အင်ဗာတာစနစ်သည် အပြည့်အဝပါဝါကူးပြောင်းမှုကွင်းဆက်— DC ထည့်သွင်းခြင်းကာကွယ်ရေး၊ MPPT အဝင်လမ်းကြောင်းများစွာ၊ ပြောင်းလဲနိုင်သော-ကြိမ်နှုန်းမောင်းနှင်သည့်အဆင့်၊ AC အထွက်စစ်ထုတ်ခြင်းနှင့် ပြည့်စုံသောစနစ်ထိန်းချုပ်ကိရိယာ—အားလုံးသည် ကြိုတင်ကြိုးတပ်ထားပြီး လျင်မြန်သောနယ်ပယ်ဖြန့်ကျက်မှုအတွက် စက်ရုံမှစမ်းသပ်ထားသည်။ ပါဝါအဆင့်သတ်မှတ်ချက်များသည် 2.2kW မှ 250kW ကျော်အထိ၊ စံဗို့အားများတွင် single-phase နှင့် three-phase AC pump motor များကို ပံ့ပိုးပေးပါသည်။ အဆင့်မြင့် MPPT အယ်လဂိုရီသမ်သည် 99% ခြေရာခံခြင်း ထိရောက်မှု > 99% ရရှိပြီး နေရောင်ခြည် ရောင်ခြည်ဖြာထွက်မှု အပြောင်းအလဲကြောင့် နေ့စဥ်အချိန်နှင့်တပြေးညီ မော်တာအမြန်နှုန်းကို အချိန်နှင့်တပြေးညီ ချိန်ညှိပေးကာ နေ့စဥ်ရေအများဆုံးပေးပို့မှုကို သေချာစေသည်။ ဟိုက်ဘရစ်ထည့်သွင်းမှုရွေးချယ်မှုသည် AC ဂရစ် သို့မဟုတ် ဒီဇယ်ဂျင်နရေတာ အရန်ထောက်ပံ့မှုကို လက်ခံသည်၊ တိမ်ဖုံးနေသောအချိန်များ သို့မဟုတ် ညအချိန်လည်ပတ်မှုအတွင်း ရေထွက်အားထိန်းသိမ်းရန် အလိုအလျောက်ပြောင်းသည်။ ပေါင်းစပ်စနစ်ကာကွယ်မှုများသည် အသုံးပြုသူသတ်မှတ်ထားသော အနည်းဆုံးပါဝါအဆင့်သတ်မှတ်ချက်အပေါ်အခြေခံ၍ အလိုအလျောက်အိပ်စက်ခြင်းနှင့် နှိုးခြင်းယုတ္တိရှိခြင်းတို့အပေါ် အခြေခံထားသော်လည်း ခြောက်သွေ့သောလည်ပတ်ခြင်း၊ ဝန်ပိုခြင်း၊ ဗို့အားလွန်ခြင်း၊ ဗို့အားလျော့နည်းခြင်း၊ အဆင့်ဆုံးရှုံးမှုနှင့် ရှော့တိုက်ခြင်းတို့ကို ဖုံးအုပ်ထားသော်လည်း အလိုအလျောက်အိပ်စက်ခြင်းနှင့် နှိုးစက်ခြင်းဆိုင်ရာ ယုတ္တိဗေဒသည် အသုံးပြုသူသတ်မှတ်ထားသည့် အနည်းဆုံးပါဝါအဆင့်သတ်မှတ်ချက်အပေါ်အခြေခံ၍ ပန့်နှင့်ပြားများကို ကာကွယ်ပေးသည်။ ဂရပ်ဖစ် ထိတွေ့မျက်နှာပြင် HMI သည် အချိန်နှင့်တပြေးညီ ပါဝါ၊ ဗို့အား၊ စီးဆင်းမှုနှင့် စွမ်းအင်ဒေတာကို ပြသသည်၊၊ RS485 နှင့် ရွေးချယ်နိုင်သော GPRS/4G/Wi-Fi အင်တာဖေ့စ်များဖြင့် Modbus မှတဆင့် အဝေးမှစောင့်ကြည့်ခြင်းနှင့် SCADA သို့မဟုတ် IoT ပလပ်ဖောင်းများတွင် ပေါင်းစည်းမှုကို ဖွင့်ပေးသည်။ ပါဝါအစိတ်အပိုင်းအားလုံးကို စစ်ထုတ်ထားသော လေအေးပေးစက်၊ ရေလှိုင်းကာကွယ်ရေး၊ သက်ဆိုင်ရာ IEC နှင့် ဒေသဆိုင်ရာ လျှပ်စစ်ဓာတ်အားလိုင်း စံချိန်စံညွှန်းများနှင့် အပြည့်အဝ လိုက်နာမှုရှိသော ရာသီဥတုထိန်းချုပ်သော ကက်ဘိနက်အတွင်းတွင် ထားရှိထားပါသည်။

2.Ideal Applications များ

ဂရစ်ဓာတ်အား စိတ်ချရမှု မရှိသော သို့မဟုတ် ပျက်ကွက်နေသည့် အားကိုးရလောက်သည့် တစ်နှစ်ပတ်လုံး ရေပေးဝေမှုအတွက် ဒီဇိုင်းထုတ်ထားသည့် ဆိုလာပန့်တင် အင်ဗာတာ Cabinet သည် စိုက်ပျိုးရေး၊ ရပ်ရွာနှင့် စက်မှုလုပ်ငန်းသုံး ရေစနစ်များအတွက် အလိုအလျောက်၊

လယ်ယာ ဆည်မြောင်းနှင့် မွေးမြူရေး

အကြီးစား ဆည်မြောင်းအစီအစဥ်များ၊ အစက်ချအစာစနစ်များနှင့် ဝေးလံခေါင်သီသော လယ်မြေများတွင် ဗဟိုအချက်အချာကျသော လုပ်ငန်းဆောင်ရွက်မှုများသည် စံပြကိုယ်စားလှယ်လောင်းများဖြစ်သည်။ အင်ဗာတာသည် စွမ်းအားမြင့်သုံးအဆင့်ပန့်များကို နေရောင်ခြည်အခင်းအကျင်းများမှ တိုက်ရိုက်မောင်းနှင်ပြီး အမြင့်ဆုံးသောနေရောင်ချိန်အတွင်း အမြင့်ဆုံးစီးဆင်းမှုကို ပေးစွမ်းသည် — သီးနှံများ ရေအလိုအပ်ဆုံးအချိန်တွင် အတိအကျဖြစ်သည်။ ပေါင်းစပ်ထည့်သွင်းနိုင်စွမ်းသည် အရေးပါသောတိုးတက်မှုအဆင့်များအတွင်း ချောမွေ့မှုမရှိသော ဂရစ် သို့မဟုတ် ဂျင်နရေတာအရန်အရန်ကို ခွင့်ပြုသည်။ ထိန်းသိမ်းရန်ဘက်ထရီများမရှိခြင်းနှင့် ရာသီဥတုဒဏ်ခံနိုင်သော ပြင်ပတွင်တပ်ဆင်ခြင်းမရှိဘဲ၊ လယ်သမားများသည် ဒီဇယ်ဆီစုပ်တင်ခြင်းထက် စွမ်းအင်နှင့် လုပ်ငန်းလည်ပတ်မှုကုန်ကျစရိတ်ကို သိသိသာသာ လျော့ကျစေခြင်းမှ အကျိုးခံစားရသည်။

ရပ်ရွာနှင့် မြူနီစီပယ် ရေပေးဝေရေး

ကျေးလက်ကျေးရွာများ၊ ဝေးလံခေါင်သီသော အခြေချနေထိုင်သူများနှင့် စည်ပင်သာယာရေ အာဏာပိုင်များသည် သန့်ရှင်းသော သောက်သုံးရေရရှိရန် ဆိုလာစွမ်းအင်သုံး တွင်းတူးမြောင်းများကို အသုံးချနိုင်သည်။ အင်ဗာတာ၏ အလိုအလျောက် လည်ပတ်မှု — နေထွက်ချိန်တွင် စတင်ပြီး နေဝင်ချိန်၌ ရပ်ခြင်း သို့မဟုတ် သိုလှောင်ကန် ပြည့်သွားသည့်အခါ — နေ့စဉ် အော်ပရေတာ တက်ရောက်ရန် လိုအပ်မှုကို ဖယ်ရှားပေးပါသည်။ GPRS/4G မှတစ်ဆင့် အဝေးထိန်းစောင့်ကြည့်ခြင်းသည် ရေအာဏာပိုင်များသည် ဘုံဘိုင်အခြေအနေ၊ ရေထွက်ရှိမှုနှင့် ဗဟိုထိန်းချုပ်ခန်းမှ စနစ်ကျန်းမာရေးကို ခြေရာခံနိုင်စေပြီး ကုန်ကျစရိတ်များသော ဆိုက်လည်ပတ်မှုများကို လျှော့ချပေးသည်။ ကက်ဘိနက်၏ အကြမ်းခံသော ဆောက်လုပ်ရေးသည် ဖုန်မှုန့်များ၊ အင်းဆက်ပိုးမွှားများနှင့် ရာသီအလိုက် ရာသီဥတုပြင်းထန်မှုမှ ကာကွယ်ပေးသည်။

မွေးမြူရေးနှင့် ဝေးလံခေါင်သီသောမွေးမြူရေးခြံများ ရေလောင်းခြင်း။

ကျွဲနွားစခန်းများ၊ သိုးခြံများနှင့် ကျယ်ပြောလှသော ဧရိယာအနှံ့ ပျံ့နှံ့နေသော ဝေးလံခေါင်သီသော စားကျက်လုပ်ငန်းများသည် သိုလှောင်ကန်များနှင့် ကျင်းများဆီသို့ ယုံကြည်စိတ်ချရသော ရေပေးဝေမှု လိုအပ်ပါသည်။ အင်ဗာတာသည် တွင်းပေါက်ပန့်များနှင့် တိုက်ရိုက်ချိတ်ဆက်ပြီး ဒီဇယ်ဂျင်နရေတာ ထောက်ပံ့ပို့ဆောင်ရေးနှင့် လောင်စာဆီပို့ဆောင်မှုကုန်ကျစရိတ်များကို ဖယ်ရှားပေးသည်။ တိရိစ္ဆာန်ရေသုံးစွဲမှု ကျဆင်းလာသောအခါ နေရောင်ခြည်စွမ်းအင်သုံး ရေစုပ်စက်သည် နွေရာသီလိုအပ်ချက်နှင့် သဘာဝအတိုင်း ကိုက်ညီပါသည်။ အခြောက်ခံခြင်း အကာအကွယ်သည် ရေပမာဏကျဆင်းသွားပါက ပန့်လည်ပတ်မှုကို အလိုအလျောက် ခေတ္တရပ်စေပြီး ငွေကုန်ကြေးကျများသော အပေါက်မော်တာ လောင်ကျွမ်းမှုကို ကာကွယ်ပေးပါသည်။

စက်မှုလုပ်ငန်းသုံးရေနှင့် စွန့်ပစ်ရေ

မိုင်းတွင်းလုပ်ငန်းများ၊ ကျောက်မိုင်းများနှင့် စက်မှုဇုန်များမှ စက်ရုံများသည် ရေပေးဝေခြင်း၊ ရေဖြန်းခြင်း သို့မဟုတ် ရေဆိုးလွှဲပြောင်းကန်များအတွက် စနစ်ကို အသုံးပြုနိုင်သည်။ ဖုန်မှုန့်စစ်ထုတ်ခြင်းနှင့် တက်ကြွသောအအေးပေးသည့် အင်ဗာတာ၏ အကြမ်းခံသော ကက်ဘိနက်တည်ဆောက်မှုသည် ကြမ်းတမ်းသောစက်မှုပတ်ဝန်းကျင်နှင့် လိုက်ဖက်ပါသည်။ ရှိပြီးသား အရန်မီးစက်များနှင့် ပေါင်းစပ်ထည့်သွင်းခြင်းသည် ရာသီဥတုအခြေအနေ မည်သို့ပင်ရှိစေကာမူ ဆက်တိုက်လည်ပတ်မှုကို သေချာစေသည်။

သဲကန္တာရ ထိန်းချုပ်ရေးနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ ပရောဂျက်များ

အကြီးစားသစ်ပင်များ စိုက်ပျိုးခြင်း၊ မြက်ခင်းပြင်များ ပြန်လည်ထူထောင်ခြင်းနှင့် သဲကန္တာရ ဆည်မြောင်းစီမံကိန်းများသည် ဝေးလံခေါင်သီပြီး ဧည့်ဝတ်မကျေသော ပတ်ဝန်းကျင်တွင် တသမတ်တည်း ရေပေးဝေမှုအပေါ် အားကိုးပါသည်။ နေစွမ်းအင်သုံး အင်ဗာတာများသည် လောင်စာဆီ ထောက်ပံ့ပို့ဆောင်ခြင်းမရှိဘဲ အလိုအလျောက် လည်ပတ်မှုကို ပေးစွမ်းနိုင်ပြီး ကျယ်ပြန့်သော နယ်မြေများတစ်လျှောက် ပြန့်ကျဲနေသော ပန့်ဆိုဒ်အများအပြားကို ဗဟိုချုပ်ကိုင်မှုဖြင့် စီမံခန့်ခွဲနိုင်စေသည့် အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်ခြင်း။

3.Technical Deep Dive

Solar Pumping Inverter Cabinet သည် ပြီးပြည့်စုံသော ပါဝါပြောင်းလဲခြင်း၊ ထိန်းချုပ်ခြင်းနှင့် အကာအကွယ်အစုံကို စံသတ်မှတ်ထားသော၊ စက်ရုံမှစမ်းသပ်ထားသော အရံအတားတစ်ခုအဖြစ် ပေါင်းစပ်ထားသည် — site engineering ကိုလျှော့ချခြင်း၊ အရှိန်မြှင့်ပေးခြင်းနှင့် ရေရှည်ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ပေးခြင်း။

Multi-Channel MPPT နှင့် DC Input Architecture

ဆိုလာအခင်းအကျင်းများကို သီးခြားလွတ်လပ်သော MPPT ထည့်သွင်းသည့်ချန်နယ်များစွာမှတစ်ဆင့် အင်ဗာတာသို့ ချိတ်ဆက်ထားပြီး တစ်ခုစီတွင် သီးသန့် DC ဖျစ်များ၊ ရေလှိုင်းကာကွယ်ရေးကိရိယာများနှင့် အစိုးရအဖွဲ့၏ ထည့်သွင်းမှုအပိုင်းတွင် သီးခြားခွဲထားသည့် ခလုတ်ဂီယာများပါရှိသည်။ MPPT ထိန်းချုပ်ကိရိယာသည် ကျယ်ပြန့်သောအကွာအဝေးတစ်လျှောက် (ပုံမှန်အားဖြင့် 460V–850VDC) ပါဝါပွိုင့်ကိုရှာဖွေရန်၊ အမြင့်ဆုံးပါဝါပွိုင့်ကိုရှာဖွေပြီး 99% တည်ငြိမ်ခြေရာခံခြင်းထိရောက်မှုကို ရရှိစေသည်။ နှစ်ထပ် သို့မဟုတ် သုံးဆရှိသော MPPT ချန်နယ်ဖွဲ့စည်းပုံများသည် မတူညီသောဦးတည်ချက်၊ စောင်းထောင့်များ၊ သို့မဟုတ် အရိပ်အယောင်ပရိုဖိုင်များပါရှိသော လိုင်းများကို ၎င်းတို့၏တစ်ဦးချင်းစီ၏ အကောင်းဆုံးအချိန်တွင် လုပ်ဆောင်နိုင်စေကာ MPPT တစ်ခုတည်း ဒီဇိုင်းများနှင့် နှိုင်းယှဉ်ပါက စုစုပေါင်းနေ့စဉ်စွမ်းအင်အထွက်နှုန်းကို သိသိသာသာတိုးစေသည်။

DC-AC သို့ ပြောင်းလဲခြင်း နှင့် Variable-Frequency Drive

MPPT-ထိန်းညှိထားသော DC ဘတ်စ်ကားသည် ဆဋ္ဌမမျိုးဆက် IGBT မော်ဂျူးများနှင့် မြန်နှုန်းမြင့် DSP ထိန်းချုပ်မှုတို့၌ တည်ဆောက်ထားသော စွမ်းဆောင်ရည်မြင့် ပြောင်းလဲနိုင်သော ကြိမ်နှုန်းမောင်းနှင်မှုအဆင့်ကို ဖြည့်ဆည်းပေးပါသည်။ အင်ဗာတာသည် ချိန်ညှိနိုင်သော ဗို့အားနှင့် ကြိမ်နှုန်း (0–50/60Hz သို့မဟုတ် ပိုကျယ်သည်) ဖြင့် sinusoidal PWM အထွက်ကို ပေါင်းစပ်ဖန်တီးပေးသည် — inrush current မရှိဘဲ soft-start motor control ကိုဖွင့်ပေးသည် — submersible pump windings ကိုကာကွယ်ရန်အတွက် မရှိမဖြစ်လိုအပ်ပါသည်။ စလစ်လျော်ကြေး၊ torque boost နှင့် အလိုအလျောက်စွမ်းအင်-ကောင်းအောင်ပြုလုပ်ထားသော မျဉ်းကွေးများဖြင့် အဆင့်မြင့် V/f ထိန်းချုပ်မှုသည် မြန်နှုန်းအပြည့်အကွာအဝေးတစ်လျှောက်ရှိ မော်တာဝိသေသလက္ခဏာများနှင့် ကိုက်ညီပါသည်။ အထွက်စစ်ထုတ်ခြင်း — DC link chokes၊ output reactors နှင့် dV/dt filter များကို အလျဉ်းသင့်သလို အသုံးပြုခြင်းဖြင့် — မော်တာ insulation stress သို့မဟုတ် bearing current များမပါဘဲ အင်ဗာတာနှင့် borehole pump အကြား ကေဘယ်ကြိုးရှည်များ လည်ပတ်ကြောင်း သေချာစေသည်။

Hybrid Power Input Management

ပေါင်းစပ်ထားသော အလိုအလျောက် လွှဲပြောင်းခြင်းနှင့် ထပ်တူပြုခြင်း လုပ်ဆောင်ချက်သည် ဂရစ် သို့မဟုတ် ဒီဇယ်ဂျင်နရေတာမှ အရန် AC ထည့်သွင်းမှုကို လက်ခံသည်။ စနစ်ထိန်းချုပ်သူသည် ရရှိနိုင်သော PV ပါဝါအား ပန့်၏လိုအပ်သောလည်ပတ်စွမ်းအားနှင့် စဉ်ဆက်မပြတ် နှိုင်းယှဉ်ပါသည်။ နေရောင်ခြည် ရောင်ခြည်ဖြာထွက်မှုသည် အသုံးပြုသူသတ်မှတ်ထားသော အတိုင်းအတာတစ်ခုအောက်သို့ ကျဆင်းသွားသောအခါ၊ AC အဝင်သည် အလိုအလျောက် အားဖြည့်ပေးသည် သို့မဟုတ် အစားထိုးသည် — ရေထွက်အား အနှောင့်အယှက်မရှိဘဲ ထိန်းသိမ်းပေးသည်။ AC-only၊ PV-only နှင့် hybrid ဦးစားပေးမုဒ်များသည် အသုံးပြုသူ-ပြင်ဆင်သတ်မှတ်နိုင်သည်။ PV ဦးစားပေးမုဒ်သည် ရှားပါးမှုလွှမ်းခြုံမှုအတွက်သာ၊ လောင်စာဆီ သို့မဟုတ် လျှပ်စစ်ကုန်ကျစရိတ်ကို လျှော့ချရန်အတွက်သာ AC ကိုအသုံးပြုစဉ်တွင် နေရောင်ခြည်အသုံးပြုမှုကို အမြင့်ဆုံးဖြစ်စေသည်။

Pump-Specific Protection Algorithms

ထည့်သွင်းထားသော ထိန်းချုပ်ကိရိယာသည် ယေဘူယျ VFD များတွင် မတွေ့နိုင်သော ပန့်ဆက်ပေးသော ကာကွယ်မှုအစုံကို အကောင်အထည်ဖော်သည်။ Dry-running detection သည် မော်တာလက်ရှိ၊ ပါဝါအချက်နှင့် ကြိမ်နှုန်းတို့ကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်စစ်ဆေးပြီး တစ်စက္ကန့်အတွင်း ဝန်နည်းပါးသော သို့မဟုတ် အခြောက်ခံပန့်၏ ဝိသေသလက္ခဏာကို ခွဲခြားသတ်မှတ်ကာ အလိုအလျောက်ပိတ်ပြီး ပြန်လည်စတင်ရန် ကြိုးစားမှု ပုံမှန်အစီအစဉ်ကို စတင်လုပ်ဆောင်သည်။ အနိမ့်ဆုံး ပါဝါကာကွယ်မှု သည် ထုတ်လုပ်မှု စုပ်ထုတ်ခြင်းမရှိဘဲ ရေကို ဖြုန်းတီးသည့် မြန်နှုန်းနိမ့် လည်ပတ်မှုကို တားဆီးသည်။ ရရှိနိုင်သော နေရောင်ခြည်စွမ်းအင်သည် သုံးစွဲသူသတ်မှတ်ထားသည့် နိုးထမှုနှုန်းထက် ကျဆင်းသွားသည့်အခါ၊ ပါဝါနည်းသော စောင့်ကြည့်မှုအခြေအနေသို့ ဝင်ရောက်ကာ ရောင်ခြည်ဖြာထွက်သည့်အခါ အလိုအလျောက် ပြန်လည်စတင်သည့်အခါ အိပ်စက်ခြင်းမုဒ်သည် ပါဝင်ပါသည်။ Tank-level float switch သို့မဟုတ် pressure transducer input မှ ရေအပြည့် ထောက်လှမ်းခြင်း သည် နေ့စဥ် နေရောင်ခြည် လည်ပတ်မှု နှင့် အမှီအခိုကင်းသော ပန့်ကို ရပ်တန့်စေသည်။

Cabinet Engineering နှင့် Environmental Protection

ကြမ်းပြင်မတ်တပ်ရပ်ထားသော ဗီရိုကို မော်ဒယ်သတ်မှတ်ချက်ပေါ်မူတည်၍ IP54၊ IP55 သို့မဟုတ် IP65 အဆင့်သတ်မှတ်ချက်များရရှိပြီး ရာသီဥတုဒဏ်ခံ အမှုန့်သွပ်ပြားဖြင့် သွပ်ရည်စိုစတီးလ်ဖြင့် ပြုလုပ်ထားသည်။ ကက်ဘိနက်ကို လုပ်ဆောင်နိုင်သော အခန်းများ - DC အဝင်အထွက်၊ ပါဝါကူးပြောင်းမှု၊ ထိန်းချုပ်မှုနှင့် AC အထွက်များ — ဝန်ဆောင်မှုရနိုင်သော အစိတ်အပိုင်းများအားလုံးကို လမ်းလျှောက်ဝင်ရောက်ခွင့်ပေးသည့် ပတ္တာများ၊ ပိုက်များဖြင့် တံခါးများဖြင့် ပိုင်းခြားထားသည်။ အပူချိန်ထိန်းချုပ်ထားသော ပြောင်းလဲနိုင်သောအမြန်နှုန်း ပန်ကာများပါရှိသော စစ်ထုတ်ထားသော လေအေးပေးစနစ်သည် ပါဝါအီလက်ထရွန်နစ်ပစ္စည်းများအတွက် အကောင်းဆုံးအတွင်းပိုင်းကို ထိန်းသိမ်းပေးပါသည်။ ဖုန်ထူသော စိုက်ပျိုးရေးပတ်ဝန်းကျင်အတွက် သင့်လျော်သော ထိရောက်မှု မြင့်မားသော ဇကာများကို အသုံးပြု၍ လေ၀င်လေထွက်၊ အပူပိုင်းဖြတ်ထားသောဗားရှင်းများသည် စိုထိုင်းဆမြင့်သောဒေသများအတွက် PCBs အားလုံးတွင် ဖော်မြူလာအကာအရံများကို ပေါင်းထည့်သည်။ ပေါင်းစပ် အပူပေးစနစ်ဖြင့် ထိန်းချုပ်ထားသော ငွေ့ရည်ဖွဲ့မှု ဆန့်ကျင်သည့် အပူပေးစက်များကို အေးသော ရာသီဥတုတွင် အသုံးပြုရန်အတွက် ရနိုင်ပါသည်။

ထိန်းချုပ်မှု၊ HMI နှင့် အဝေးထိန်းချိတ်ဆက်မှု

တံခါးတပ်ထားသော ရောင်စုံထိတွေ့စခရင် HMI သည် PV အဝင်ပါဝါ၊ မော်တာအမြန်နှုန်း၊ အထွက်ဗို့အား၊ ကြိမ်နှုန်း၊ နေ့စဉ်စွမ်းအင်အထွက်နှုန်းနှင့် စုဆောင်းရေပေးပို့မှု (ပန့်ကွေးမျဉ်းကွေး သို့မဟုတ် စီးဆင်းမှုမီတာထည့်သွင်းမှုတို့မှ တွက်ချက်သည်) အပါအဝင် တစ်ချက်ကြည့်လိုက်သော စနစ်အခြေအနေကို ပံ့ပိုးပေးပါသည်။ ကန့်သတ်ဆက်တင်များသည် ဝင်ရောက်ခွင့်အဆင့်များစွာဖြင့် စကားဝှက်ဖြင့် ကာကွယ်ထားသည်။ ပုံမှန်ဆက်သွယ်ရေး အင်တာဖေ့စ်များတွင် SCADA ပေါင်းစည်းမှုအတွက် RS485 (Modbus RTU)၊ ရွေးချယ်နိုင်သော GPRS၊ 4G၊ Wi-Fi သို့မဟုတ် Ethernet မော်ဂျူးများပါ၀င်သည်။ ပလပ်ဖောင်းသည် အဝေးမှ စတင်ခြင်း/ရပ်တန့်ခြင်း၊ ကန့်သတ်ချက်ပြောင်းလဲမှုများ၊ နှိုးဆော်ချက် အသိအမှတ်ပြုခြင်းနှင့် ဒေတာမှတ်တမ်းရယူခြင်းတို့ကို ခွင့်ပြုသည် — အော်ပရေတာတစ်ခုတည်းမှ လူစုကွဲနေသော ပန့်ဆိုဒ်များစွာကို စီမံခန့်ခွဲနိုင်စေပါသည်။

4. အမေးများသောမေးခွန်းများ

Q1- ဤအင်ဗာတာသည် မည်သည့်ပန့်အမျိုးအစားများနှင့် မော်တာအရွယ်အစားများကို မောင်းနှင်နိုင်သနည်း။

စနစ်သည် သုံးဆင့် AC induction motor များနှင့် submersible နှင့် surface pump configurations များတွင် အမြဲတမ်း သံလိုက်ထပ်တူသော မော်တာများကို ပံ့ပိုးပေးပါသည်။ ပါဝါအဆင့်သတ်မှတ်ချက်များသည် 2.2kW မှ 250kW ကျော်အထိရှိသည်။ အသုံးများသော အပလီကေးရှင်းများတွင် တွင်းနက်တွင်းပန့်များ၊ အလျားလိုက် ဗဟိုစက်စုပ်ပန့်များနှင့် တာဘိုင်ပန့်များ ပါဝင်သည်။ မင်းရဲ့ ပန့်မော်တာ နံမည်ပြားဒေတာနဲ့ ကိုက်ညီတဲ့ အင်ဗာတာ စွမ်းဆောင်ရည်ကို ကူညီပေးမှာပါ။

Q2- စနစ်တွင် ဘက်ထရီ လိုအပ်ပါသလား။

နံပါတ်။ အင်ဗာတာသည် ဘက္ထရီဘဏ်မလိုအပ်ဘဲ ဆိုလာပြားများမှ ပန့်ကို တိုက်ရိုက်မောင်းနှင်သည်။ ရေကို နေရောင်အောက်တွင် စုပ်ယူပြီး တိုင်ကီ၊ ရေလှောင်ကန် သို့မဟုတ် ခေါင်းစီးတိုင်ကီတွင် သိမ်းဆည်းသည် — ဘက်ထရီထဲတွင် လျှပ်စစ်ဓာတ်အား သိုလှောင်ခြင်းထက် များစွာပို၍ ကုန်ကျစရိတ်သက်သာသည်။ 24 နာရီ ရေပေးဝေမှု လိုအပ်ပါက၊ ရွေးချယ်နိုင်သော ဟိုက်ဘရစ် AC အဝင်သည် မှောင်နေချိန်တွင် ဂရစ် သို့မဟုတ် မီးစက်ပါဝါကို ချိတ်ဆက်နိုင်သည်။

Q3- ဆိုလာပြား မည်မျှလိုအပ်သနည်း၊ ၎င်းတို့ကို မည်သို့ချိတ်ဆက်ထားသနည်း။

ပန်နယ်ဖွဲ့စည်းပုံအား သင်၏ပန့်ပါဝါ၊ နေ့စဉ်ရေထုထည်ပစ်မှတ်နှင့် ဒေသနေရောင်ခြည်ဖြာထွက်မှုတို့ဖြင့် ဆုံးဖြတ်သည်။ အင်ဗာတာ၏ MPPT ဗို့အားအကွာအဝေး (ပုံမှန်အားဖြင့် အဆင့်သုံးဆင့်စနစ်များအတွက် 460–850VDC) သည် စီးရီးကြိုးအရှည်ကို သတ်မှတ်သည်။ ကျွန်ုပ်တို့၏အရောင်းအင်ဂျင်နီယာများသည် ရိုးရှင်းသောဆိုက်မေးခွန်းလွှာအပေါ်အခြေခံ၍ ခင်းကျင်းမှုအရွယ်အစားနှင့် စာကြောင်းဖွဲ့စည်းပုံကို တွက်ချက်ပါမည်။ ကက်ဘိနက်တွင် ပေါင်းစပ်ထည့်သွင်းမှုများပါရှိသော DC ပေါင်းစပ်ပါဝင်မှုအပိုင်း ပါ၀င်ပြီး array ဝိုင်ယာကြိုးများကို ရိုးရှင်းစေသည်။

Q4- တိမ်ထူတဲ့နေ့တွေမှာ ဒါမှမဟုတ် နေရောင်ခြည်နည်းတဲ့ အချိန်တွေမှာ ဘာတွေဖြစ်မလဲ။

နေရောင်ခြည်စွမ်းအင် လျော့နည်းသွားသောကြောင့် အင်ဗာတာသည် စုပ်မော်တာအား နှေးကွေးစေပြီး အဆက်မပြတ် ရေစီးဆင်းမှုကို ထိန်းသိမ်းထားသည်။ အသုံးပြုသူသတ်မှတ်ထားသော အနိမ့်ဆုံးအဆင့်ထက် ပါဝါကျဆင်းသွားပါက၊ စနစ်သည် အိပ်စက်ခြင်းမုဒ်သို့ ရောက်ရှိလာပြီး ပြန်လည်ကောင်းမွန်လာသည့် ရောင်ခြည်ဖြာထွက်ခြင်းရှိမရှိကို အခါအားလျော်စွာ စစ်ဆေးပါသည်။ စနစ်တွင် AC ဟိုက်ဘရစ် ထည့်သွင်းမှု ရွေးချယ်မှု တပ်ဆင်ထားပါက၊ ဂရစ် သို့မဟုတ် ဂျင်နရေတာ ပါဝါသည် အလိုအလျောက် အားဖြည့်ပေးသည် သို့မဟုတ် ရောင်ခြည်ဖြာထွက်မှုနည်းသော ကာလများတွင် နေရောင်ခြည်ကို အလိုအလျောက် အစားထိုးပါသည်။

Q5- ပန့်အတွက် ဘယ်လိုအကာအကွယ်ရှိလဲ။

ပြီးပြည့်စုံသော ကာကွယ်မှုဆိုင်ရာ အယ်လဂိုရီသမ်များသည် ခြောက်သွေ့သောလည်ပတ်ခြင်း၊ ဝန်ပိုခြင်း၊ လျှပ်စီးကြောင်းများလွန်းခြင်း၊ ဗို့အားလွန်ခြင်း၊ ဗို့အားလျော့ခြင်း၊ အဆင့်ဆုံးရှုံးမှု၊ ဝါယာရှော့ဖြစ်ပြီး အပူချိန်လွန်ကဲခြင်းများ ပါဝင်သည်။ Dry-running detection သည် borehole applications များအတွက် အထူးအရေးကြီးပါသည်။ controller သည် စက္ကန့်ပိုင်းအတွင်း dry pump ၏ ပုံမှန် load နည်းပါးသော အခြေအနေတစ်ခုကို ခွဲခြားသတ်မှတ်ပြီး မော်တာပျက်စီးမှုမဖြစ်ပွားမီ ပိတ်သွားပြီးနောက် အလိုအလျောက် အချိန်သတ်မှတ်ထားသော ပြန်လည်စတင်သည့် စက်ဝန်းကို စတင်သည်။

Q6: အင်ဗာတာ အပြင်ဘက်မှာ တပ်ဆင်လို့ရပါသလား။

ဟုတ်ကဲ့။ ကက်ဘိနက်ကို သတ်မှတ်ချက်ပေါ်မူတည်၍ IP54၊ IP55 သို့မဟုတ် IP65 အဆင့်သတ်မှတ်ထားပြီး အမြဲတမ်းပြင်ပတပ်ဆင်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းတွင် စစ်ထုတ်ထားသော လေဝင်လေထွက်၊ အလုံပိတ်တံခါး gasket နှင့် UV-ခံနိုင်ရည်ရှိသော coating တို့ပါဝင်သည်။ လွန်ကဲသောပတ်ဝန်းကျင်အတွက်၊ နေကာမိုးကာများ၊ ပိုမိုကောင်းမွန်သောဖုန်မှုန့်များကို စစ်ထုတ်ခြင်းနှင့် အတွင်းပိုင်းငွေ့ရည်ဖွဲ့မှုဆန့်ကျင်သည့် အပူပေးကိရိယာများကဲ့သို့သော အပိုရွေးချယ်စရာများကို ရနိုင်ပါသည်။

Q7- စနစ်အား မည်သို့စောင့်ကြည့်ပြီး အဝေးမှ ထိန်းချုပ်နိုင်သနည်း။

Standard RS485 Modbus RTU သည် ဒေသတွင်း SCADA သို့မဟုတ် HMI ပေါင်းစပ်မှုကို ခွင့်ပြုသည်။ ရွေးချယ်နိုင်သော GPRS/4G၊ Wi-Fi သို့မဟုတ် Ethernet မော်ဂျူးများသည် ဝဘ်ပေါ်တယ် သို့မဟုတ် မိုဘိုင်းအက်ပ်မှတစ်ဆင့် cloud-based အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်ခြင်းကို ဖွင့်ပေးသည်။ သင်သည် အချိန်နှင့်တစ်ပြေးညီ အခြေအနေကို ကြည့်ရှုနိုင်သည်၊ နှိုးစက်သတိပေးချက်များကို လက်ခံရရှိသည်၊ သမိုင်းဒေတာကို ဒေါင်းလုဒ်လုပ်ကာ ကန့်သတ်ဘောင်များကို အဝေးမှ ချိန်ညှိနိုင်သည်။ ဤအရာသည် ပြန့်ကျဲနေသော ပထဝီဝင်နယ်မြေတစ်ခုရှိ ဆိုက်များအတွက် အထူးတန်ဖိုးရှိသည်။

Q8: ကက်ဘိနက်က ဘယ်လိုပြုပြင်ထိန်းသိမ်းမှု လိုအပ်လဲ။

ပုံမှန်ထိန်းသိမ်းမှုမှာ အနည်းငယ်မျှသာဖြစ်ပါသည်- သုံးလတစ်ကြိမ် လေစစ်သန့်စင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း၊ ကေဘယ်ကြိုးချိတ်ဆက်မှုများနှင့် တံခါးအပိတ်များကို အမြင်အာရုံစစ်ဆေးခြင်း နှင့် အကာအကွယ်ပစ္စည်းများကို နှစ်စဉ်စမ်းသပ်ခြင်း။ ကက်ဘိနက်၏ရှေ့ဝင်ပေါက်ဒီဇိုင်းသည် အစိတ်အပိုင်းများ — fuses၊ contactors၊ control PCBs နှင့် power modules — အရံအတားများကိုမဖယ်ရှားဘဲရောက်ရှိနိုင်သည်။

5. ဒေသဆိုင်ရာ စိုက်ပျိုးရေး အာဏာပိုင် — အကြီးစား နေရောင်ခြည် ဆည်မြောင်း ဖြန့်ကျက်မှု

နောက်ခံ

စိုက်ပျိုးသမဝါယမ အများအပြားတွင် ဒီဇယ်စွမ်းအင်သုံး ဆည်မြောင်းပန့်များကို နေရောင်ခြည်စွမ်းအင်ဖြင့် အစားထိုးရန် အစိုးရ စိုက်ပျိုးရေး ဖွံ့ဖြိုးတိုးတက်ရေး အာဏာပိုင်အဖွဲ့မှ စီစဉ်ခဲ့သည်။ ပရောဂျက်သည် ကျယ်ပြန့်သော ပထဝီဝင် ဧရိယာအနှံ့ ပျံ့နှံ့နေသော တွင်းပေါက်နေရာ 20 ကို ပစ်မှတ်ထားပြီး တစ်ခုစီသည် ဆည်ရေသောက် စိုက်ခင်းများနှင့် လယ်သီးနှံများအတွက် ရေပေးဝေနေပါသည်။ ဒီဇယ်လောင်စာဆီ ထောက်ပံ့ပို့ဆောင်မှုသည် လည်ပတ်မှုကုန်ကျစရိတ်၏ 60% ကျော်ရှိပြီး ဂျင်နရေတာပြိုကွဲမှုများသည် အရေးကြီးသောကြီးထွားလာချိန်ကာလအတွင်း ဆည်မြောင်းကို မကြာခဏ အနှောင့်အယှက်ပေးသည်။

စိန်ခေါ်မှု

ဝဘ်ဆိုက်တစ်ခုစီတိုင်းသည် အလားတူပရိုဖိုင်ကို တင်ပြထားသည်- ရှိပြီးသား 15kW မှ 45kW သုံးဆင့်ရေငုပ်နိုင်သောတွင်းတူးပန့်၊ လိုင်းချိတ်ဆက်မှုမရှိဘဲ အဝေးမှတည်နေရာနှင့် အမြင့်ဆုံးနေရောင်ခြည်ဖြာထွက်မှုတို့နှင့် အတိအကျတိုက်ဆိုင်နေသည့် ခြောက်သွေ့ရာသီ။ အာဏာပိုင်များ၏ လိုအပ်ချက်များမှာ-

●  အရင်းအနှီးနှင့် အစားထိုးစရိတ်များကို အနည်းဆုံးလျှော့ချရန် ဘက်ထရီ မှီခိုမှု လုံးဝမရှိပါ။

●  သီးနှံအငွေ့ပျံမှု အမြင့်ဆုံးဖြစ်ချိန်တွင် နေ့လယ်ခင်းအချိန်များတွင် အများဆုံးရေထုထည်ကို ပေးပို့နိုင်မှု

●  စျေးကြီးသော ရေအောက်ပန့်များ အတွက် ဖောက်ပြန်ပြောင်းလဲနိုင်သော ရေထွက်နှုန်းရှိသော တွင်းတွင်းများအတွင်း ခြောက်သွေ့သွားခြင်းမှ ကာကွယ်ခြင်း

●  ဒေသဆိုင်ရာရုံးချုပ်မှ ဆိုက် 20 လုံးအား အဝေးမှ ဗဟိုမှစောင့်ကြည့်ခြင်း။

●  တစ်နှစ်ပတ်လုံး ဖုန်မှုန့်များ၊ ရာသီအလိုက် မိုးရွာသွန်းမှုနှင့် ပတ်ဝန်းကျင်အပူချိန် 45°C အထိ ခံနိုင်ရည်ရှိအောင် တည်ဆောက်မှု

Solar Pumping Inverter Cabinets များကို အဘယ်ကြောင့်

ကက်ဘိနက်ပုံစံ အင်ဗာတာဖြေရှင်းချက်အား ၎င်း၏ အပြည့်အဝပေါင်းစပ်ပြီး ကြိုတင်စမ်းသပ်ပြီး ပေးပို့ခြင်းအတွက် ရွေးချယ်ထားသည်။ ကက်ဘိနက်တစ်ခုစီသည် DC အဝင်အထွက်အကာအကွယ်၊ MPPT မော်ဂျူးများ၊ VFD ဒရိုက်ဗ်စင်မြင့်၊ အထွက်စစ်ထုတ်ခြင်းနှင့် စနစ်ထိန်းချုပ်ကိရိယာ— PV အခင်းအကျင်းနှင့် ပန့်ဆက်ကေဘယ်တို့ကိုသာ ချိတ်ဆက်ရန် လိုအပ်သည့် ကက်ဘိနက်တစ်ခုစီတွင် ဆိုက်ရောက်လာသည်။

လိုင်းပေါင်းစုံ MPPT သည် ဝဘ်ဆိုက်တစ်ခုစီ၏ ဆိုလာခင်းကျင်းမှုကို အရှေ့နှင့်အနောက် အနည်းငယ်သို့ ဦးတည်ကာ ကြိုးတန်းများအဖြစ် ပိုင်းခြားနိုင်စေကာ သန့်ရှင်းသော တောင်မျက်နှာပုံစံဖွဲ့စည်းမှုထက် ထိရောက်သော စုပ်ထုတ်သည့်နာရီများကို သက်တမ်းတိုးစေသည်။ ရှည်လျားသောမိုးအုံ့သောအချိန်များတွင် သို့မဟုတ် ရံဖန်ရံခါ ညအချိန်ရေသွင်းခြင်းအတွက် အရန်မီးစက်ငယ်အား ပေါင်းစပ်ထည့်သွင်းခြင်းအား ပေါင်းစပ် AC ထည့်သွင်းမှုရွေးချယ်မှုအား အကြီးမားဆုံးဆိုက်နှစ်ခုအတွက် သတ်မှတ်ထားသည်။

အရေးကြီးသည်မှာ၊ ပန့်အလိုက် ခြောက်သွေ့သော အကာအကွယ်သည် ၎င်းတို့၏ ရှိပြီးသား တွင်းပေါက်ပန့်များ—သိသိသာသာ နစ်မြုပ်သွားသည့် ကုန်ကျစရိတ်——ကို လုံခြုံစေမည်ဟု အာဏာပိုင်များက ယုံကြည်စေသည်။ အလိုအလျောက် အိပ်စက်ခြင်းနှင့် နိုးထခြင်း ယုတ္တိဗေဒသည် နေ့စဉ် အော်ပရေတာ တက်ရောက်ရန် မလိုအပ်ပါ။ သိုလှောင်ကန်များ ပြည့်သွားသောအခါတွင် စနစ်သည် အရုဏ်တက်ချိန်တွင် အလိုအလျောက် စတင်ခဲ့ပြီး ရပ်တန့်သွားသည်။

ဖြန့်ကျက်

18.5kW မှ 45kW အထိရှိသော Solar Pumping Inverter Cabinets အလုံးနှစ်ဆယ်ကို ပူးပေါင်းဆောင်ရွက်နေသော မွေးမြူရေးအသိုက်အဝန်းများအတွင်း ဖြန့်ကျက်ချထားခဲ့ပါသည်။ ကက်ဘိနက်တစ်ခုစီတွင် MPPT ချန်နယ်နှစ်ခု၊ အကြီးဆုံးယူနစ်နှစ်ခုရှိ ပေါင်းစပ် AC ထည့်သွင်းမှုရွေးချယ်မှုနှင့် အာဏာပိုင်၏ဗဟို SCADA ပလပ်ဖောင်းသို့ ချိတ်ဆက်ထားသော GPRS အဝေးထိန်းစနစ်ဖြင့် ပေါင်းစပ်ထားသော GPRS အဝေးထိန်းစနစ်တို့ ပါဝင်ပါသည်။ ခြောက်သွေ့ရာသီပြတင်းပေါက်ကို သုံးလကြာ ပြည်တွင်းလျှပ်စစ်ကန်ထရိုက်တာမှ တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းတာဝန်ပေးခြင်းတို့ကို ပြီးစီးခဲ့သည်။ လက်ရှိ တွင်းပေါက်ပန့်များကို ထိန်းသိမ်းထားပြီး အင်ဗာတာအသစ်များနှင့် တိုက်ရိုက်ချိတ်ဆက်ထားသည်။

ရလဒ်များ

●  ဆိုက် 20 မှ ဒီဇယ်ဆီစားရိတ်သည် သုညအနီးသို့ ကျဆင်းသွားသည်၊ ဂျင်နရေတာအရန်သည် စုစုပေါင်း နှစ်စဉ်လည်ပတ်ချိန်၏ 2% အောက်သာရှိသည်။

●  ရေပေးဝေမှုပမာဏသည် ဒီဇယ်ဆီစုပ်သည့် အခြေခံလိုင်းကို လိုက်ဖက်သည် သို့မဟုတ် ကျော်လွန်သွားသည်၊ တိုးချဲ့ MPPT ပြတင်းပေါက်သည် နေ့စဉ် ခန့်မှန်းခြေအားဖြင့် 1.5 ပိုထိရောက်သော စုပ်ယူမှုနာရီများကို ထည့်သွင်းပေးပါသည်။

●  လည်ပတ်မှုပထမ 18 လတွင် ပန့်မော်တာ ချို့ယွင်းချက်တစ်ခုမျှ မဖြစ်ပေါ်ခဲ့ဘဲ Soft-start control နှင့် dry-running protection တို့ကို ထည့်သွင်းထားသည်။

●  အာဏာပိုင်များ၏ အင်ဂျင်နီယာများသည် ဒက်ရှ်ဘုတ်တစ်ခုမှ ဝဘ်ဆိုက် 20 လုံးကို စောင့်ကြည့်ခဲ့ပြီး အမှားအယွင်းအခြေအနေအတွက် အလိုအလျောက် SMS သတိပေးချက်များကို လက်ခံရရှိကာ ဆိုက်-လည်ပတ်မှုကုန်ကျစရိတ်ကို သိသိသာသာ လျှော့ချပေးပါသည်။

●  ဤကနဦးဖြန့်ကျက်မှု၏အောင်မြင်မှုသည် နောက်အဆင့်တွင် 35 အစိုးရအဖွဲ့ဝင်စနစ်များအတွက် ရန်ပုံငွေခွဲဝေပေးရန် အခွင့်အာဏာကို ဦးဆောင်စေပြီး စိုက်ပျိုးမွေးမြူရေးအသိုက်အဝန်းအသစ်များသို့ နေရောင်ခြည်စွမ်းအင်သုံး ဆည်မြောင်းကို တိုးချဲ့ခဲ့သည်။
