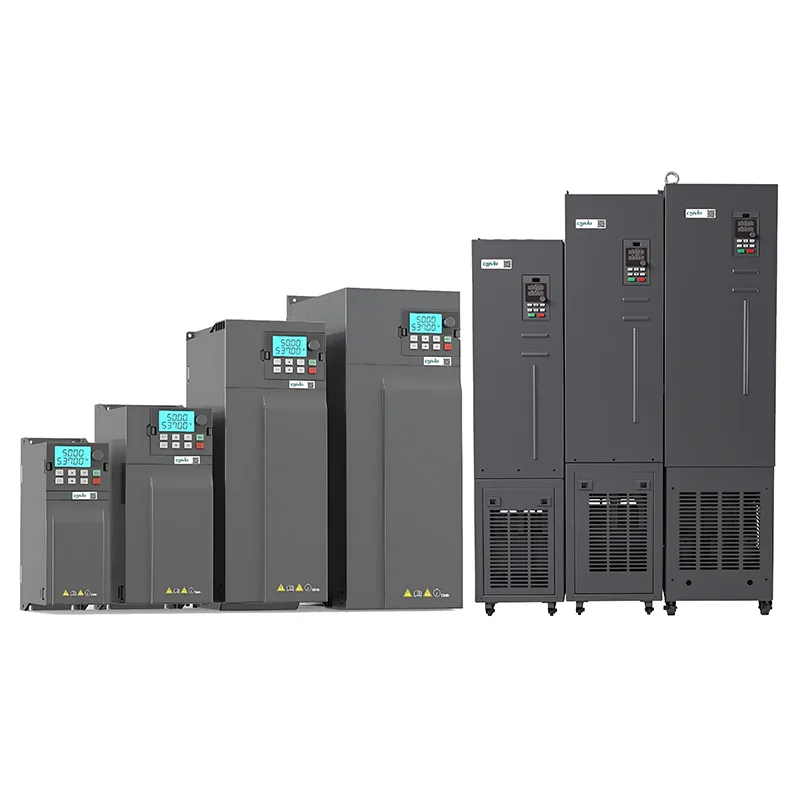

7.5kw Three Phase AC Drive Pump

CSIVEI 7.5kw Three Phase AC Drive Pump သည် လေးလံသောစက်မှုလုပ်ငန်းသုံးများအတွက် ဒီဇိုင်းထုတ်ထားသော စွမ်းဆောင်ရည်မြင့် drive တစ်ခုဖြစ်သည်။ ကြီးမားသောပန်ကာများ၊ centrifugal ပန့်များ၊ ကွန်ပရက်ဆာများနှင့် ထုတ်လုပ်မှုလိုင်း သယ်ယူသူများအတွက် သင့်တော်သည်၊ ၎င်းသည် စဉ်ဆက်မပြတ်လည်ပတ်မှုအောက်တွင် ထူးခြားသော torque နှင့် တည်ငြိမ်မှုကို ပေးဆောင်သည်။ အဆင့်မြင့် ကွင်းပိတ် vector ထိန်းချုပ်မှုဖြင့် စွမ်းဆောင်ထားသောကြောင့် ဤဒရိုက်ဗ်သည် မြင့်မားသော စတင်ရုန်းအား၊ တပ်ဆင်ထားသော PLC လုပ်ဆောင်နိုင်စွမ်း၊ ဆက်သွယ်ရေးပရိုတိုကောများစွာ (Modbus၊ Profibus ရွေးချယ်နိုင်သည်) နှင့် အချိန်နှင့်တပြေးညီ စောင့်ကြည့်ရန်အတွက် အလိုလိုသိမြင်နိုင်သော LCD ကီးဘုတ်ကို ပံ့ပိုးပေးပါသည်။ ရွေးချယ်နိုင်သော IP40 စစ်ထုတ်မှုပါရှိသော IP20 အကာအရံသည် လိုအပ်ချက်ရှိသော ပတ်ဝန်းကျင်များတွင် ယုံကြည်စိတ်ချရမှုကို သေချာစေသည်။ စွမ်းအင်ထိရောက်မှုနှင့် လုပ်ငန်းလည်ပတ်မှုတိကျမှုအတွက် အင်ဂျင်နီယာချုပ်လုပ်ထားသည့် CSIVEI 11-15kW VFD သည် စက်မှုလုပ်ငန်းဆိုင်ရာအဆောက်အအုံများတွင် mission-critical motor control အတွက် အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။

Core Parameters များနှင့် Specifications

ရိုးရိုးအပလီကေးရှင်းများ

CSIVEI 7.5kw Three Phase AC Drive Pump သည် မြင့်မားသောစတင် torque နှင့် စဉ်ဆက်မပြတ်တာဝန်လိုအပ်သော အကြီးစားစက်မှုလုပ်ငန်းသုံး applications များအတွက် အင်ဂျင်နီယာချုပ်ဖြစ်သည်-

●  ပန့်ကြီးများ – ဆည်မြောင်းပန့်များ၊ ရေနုတ်မြောင်းပန့်များ၊ ပင်မရေပေးဝေရေးပန့်များ

●  Centrifugal ကွန်ပရက်ဆာများ – စက်မှုလေထုကွန်ပရက်ဆာများ၊ အအေးခန်းစနစ်များ

●  HVAC အအေးပေးစက်များ – ဝက်အူအအေးပေးစက်များ၊ centrifugal အအေးပေးစက်များ၊ ကြီးမားသောလေထုလက်ကိုင်ကိရိယာများ

●  မိုင်းတွင်းသုံးပစ္စည်းများ – slurry pumps၊ လေဝင်လေထွက်ကောင်းသော ပန်ကာများ၊ ကြိတ်စက်များ

●  သတ္တုလုပ်ငန်းသုံး စက်များ – ပေါင်းစက်များ၊ ကြိတ်စက်များ၊ ဖိစက်များ

အဆင့်မြင့် vector ထိန်းချုပ်မှုနှင့် ဆက်သွယ်ရေးရွေးချယ်စရာများစွာဖြင့် ၎င်းသည် အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများအတွင်း ချောမွေ့စွာ ပေါင်းစပ်ထားသည်။

ချောမွေ့သော ဆက်သွယ်မှုနှင့် ပေါင်းစည်းမှု

ခေတ်မီစက်မှုလုပ်ငန်းဆိုင်ရာ အလိုအလျောက်စနစ်အတွက် ဒီဇိုင်းထုတ်ထားသည့် CSIVEI VFD စီးရီးသည် PLC-based ထိန်းချုပ်မှုစနစ်များအတွင်း လွယ်ကူစွာ ပေါင်းစည်းနိုင်ရန် လိုက်လျောညီထွေရှိသော ဆက်သွယ်မှုရွေးချယ်စရာများကို ပေးဆောင်ပါသည်။

Built-in Modbus RTU - RS485 မှတစ်ဆင့် HMIs၊ PLCs နှင့် SCADA စနစ်များသို့ ရိုးရှင်းသောချိတ်ဆက်မှုကို ဖွင့်ပေးသည့် မော်ဒယ်များအားလုံးတွင် စံသတ်မှတ်ထားသည်။ ဗဟိုချုပ်ကိုင်မှုစောင့်ကြည့်ခြင်းနှင့် ထိန်းချုပ်ခြင်းအတွက် ဘတ်စ်တစ်ခုတွင် ဒရိုက်ဗ် ၂၄၇ ခုအထိ ချိတ်ဆက်နိုင်သည်။

ရွေးချယ်နိုင်သော Fieldbus မော်ဂျူးများ - Profibus DP၊ Profinet၊ Ethernet/IP၊ CANopen နှင့် DeviceNet အတွက် အဓိက automation ပလပ်ဖောင်းများနှင့် လိုက်ဖက်မှုရှိစေရန်အတွက် ရွေးချယ်နိုင်သော module များဖြင့် ဆက်သွယ်ရေးစွမ်းရည်များကို ချဲ့ထွင်ပါ။

အင်နာလော့ဂ်နှင့် ဒစ်ဂျစ်တယ် I/O – ပြုပြင်နိုင်သော သွင်းအားစုများ (0-10V၊ 4-20mA) နှင့် ထပ်လောင်းအထွက်များသည် အာရုံခံကိရိယာများ၊ ထိန်းချုပ်ကိရိယာများနှင့် ပြင်ပနှိုးဆော်ချက်များကို အပိုပစ္စည်းမပါဘဲ လိုက်လျောညီထွေဖြစ်စေသော ပေါင်းစပ်မှုကို ခွင့်ပြုသည်။

PLC လုပ်ဆောင်နိုင်စွမ်း - ရွေးချယ်ထားသော မော်ဒယ်များသည် ပြင်ပထိန်းချုပ်ကိရိယာများ လိုအပ်မှုကို လျှော့ချပေးကာ ရိုးရှင်းသော လော့ဂျစ်ထိန်းချုပ်မှုနှင့် မောင်းနှင်မှုအတွင်း တိုက်ရိုက်ချိတ်ဆက်နိုင်စေမည့် ပရိုဂရမ်ထည့်သွင်းနိုင်သော လော့ဂျစ်စွမ်းရည်များပါရှိသည်။

အမေးအဖြေများ

ကျွန်ုပ်၏မော်တာအတွက် မှန်ကန်သော VFD ကို ကျွန်ုပ်မည်ကဲ့သို့ ရွေးချယ်ရမည်နည်း။

ထည့်သွင်းစဉ်းစားရန်အချက်အချို့

မော်တာပါဝါ- VFD သည် မော်တာအဆင့်သတ်မှတ်ချက်ထက် အနည်းငယ်ပိုကြီးသည် သို့မဟုတ် တူညီသင့်သည်။

အဝင်ဗို့အား—တစ်ဆင့် 230V သို့မဟုတ် သုံးဆင့် 400V၊ ၎င်းသည် သင်၏ထောက်ပံ့မှုနှင့် ကိုက်ညီကြောင်း သေချာပါစေ။

Load အမျိုးအစား- conveyor သို့မဟုတ် extruder များကဲ့သို့ အဆက်မပြတ် torque loads များသည် များသောအားဖြင့် မော်တာပါဝါ၏ 100-120% တွင် VFD အရွယ်အစား လိုအပ်ပါသည်။ ပန်ကာများနှင့် ပန့်များကဲ့သို့ ပြောင်းလဲနိုင်သော torque loads များသည် မော်တာပါဝါနှင့် ကိုက်ညီသော VFD ကို မကြာခဏ အသုံးပြုနိုင်ပြီး စွမ်းအင်ချွေတာနိုင်သည်။

ပတ်ဝန်းကျင်—ဖုန်ထူသော၊ စိုစွတ်သော သို့မဟုတ် ပြင်ပနေရာများအတွက်၊ ပိုမိုမြင့်မားသော IP အဆင့်သတ်မှတ်ချက် (IP40၊ IP54၊ IP66) သို့သွားပါ သို့မဟုတ် အကာအကွယ်အလုံအလောက်ထဲတွင် ဒရိုက်ကိုထည့်ပါ။

ဆက်သွယ်ရေး—သင် PLC သို့မဟုတ် SCADA နှင့် စကားပြောရန် လိုအပ်ပါက၊ drive သည် သင့်ပရိုတိုကောကို ပံ့ပိုးပေးကြောင်း စစ်ဆေးပါ (Modbus RTU သည် စံနှုန်းဖြစ်သည်၊ Profibus၊ Ethernet/IP စသည်ဖြင့် ရွေးချယ်နိုင်သည်)။

CSIVEI တွင် ဒုတိယထင်မြင်ချက်ကို လိုချင်ပါက အရွယ်အစားကိရိယာနှင့် နည်းပညာပံ့ပိုးမှုလည်း ရှိပါသည်။

မည်သည့်ဆက်သွယ်ရေးပရိုတိုကောများကို ပံ့ပိုးထားသနည်း။

CSIVEI ဒရိုက်များအားလုံးသည် စံအဖြစ် RS485 ကျော် Modbus RTU နှင့် လာပါသည်။ ရွေးချယ်နိုင်သော မော်ဂျူးများကို Profibus DP၊ Profinet၊ Ethernet/IP၊ CANopen နှင့် DeviceNet အတွက် ရနိုင်ပါသည်။ ၎င်းတို့သည် အဝေးထိန်းစောင့်ကြည့်ခြင်း၊ ကန့်သတ်ချက်ပြောင်းလဲမှုများနှင့် ဗဟိုထိန်းချုပ်မှုများအတွက် အဓိက PLC နှင့် SCADA စနစ်များနှင့် ပေါင်းစပ်နိုင်စေပါသည်။

Drive တွင် မည်သည့်အကာအကွယ်များ ထည့်သွင်းထားသနည်း။

CSIVEI ဒရိုက်များ တွင် ခိုင်မာသော အကာအကွယ်များ ပါ၀င်သည်- ဗို့အား၊ ဗို့အားအောက်၊ လျှပ်စီးကြောင်း ပြတ်တောက်မှု၊ အပူချိန်လွန်ကဲမှု (အပူရှိန်)၊ အဝင် သို့မဟုတ် အထွက်တွင် အဆင့်ဆုံးရှုံးမှု၊ နှင့် မော်တာ လွန်ကဲမှု (အီလက်ထရွန်းနစ် အပူလွန်ကဲမှု၊ I²t)။ ဤအရာများသည် အရာများကို စိတ်ချယုံကြည်စွာလည်ပတ်စေပြီး စက်ပစ္စည်းများ၏သက်တမ်းကို တိုးစေသည်။

အဖြစ်များသော ချို့ယွင်းချက်များကို မည်သို့ဖြေရှင်းမည်နည်း။

Drive သည် အမြန်စစ်ဆေးခြင်းအတွက် ကီးဘုတ်ပေါ်တွင် အမှားကုဒ်များကို ပြသည်-

●  OC (လက်ရှိ over-current) – ဘောင်းဘီတို၊ မော်တာအကွေ့အကောက်ပြဿနာများ သို့မဟုတ် အရှိန်လွန်ချိန်တိုလွန်းခြင်းရှိမရှိ စစ်ဆေးပါ

●  OV (ဗို့အားလွန်ခြင်း) – ဘရိတ်ခုခံအားကို စစ်ဆေးပါ (အသုံးပြုပါက) သို့မဟုတ် decel အချိန်တိုလွန်းသည်

●  UV (ဗို့အားအောက်) – အဝင်ပါဝါနှင့် ဝိုင်ယာကြိုးများကို စစ်ဆေးပါ။

●  OH (အပူချိန်လွန်ကဲ) – အအေးခံပန်ကာ၊ ပတ်ဝန်းကျင်အပူချိန်နှင့် တပ်ဆင်ခြင်းရှင်းလင်းမှုကို စစ်ဆေးပါ

●  OL (overload) – မော်တာဝန်ကို စစ်ဆေးပါ၊ အရှိန်မြှင့်ချိန် သို့မဟုတ် ဒရိုက်ကို မြှင့်တင်ရန် စဉ်းစားပါ။

●  အသေးစိတ်အဆင့်များပါရှိသော အမှားအယွင်းကုဒ်ဇယား အပြည့်အစုံပါရှိသည်။ တစ်ခုခု ပိတ်ထားပါက၊ CSIVEI နည်းပညာပံ့ပိုးမှုက ကူညီနိုင်ပါသည်။

VFD သည် အာမခံနှင့် နည်းပညာဆိုင်ရာ ပံ့ပိုးမှုတစ်ခုပါရှိပါသလား။

ဟုတ်ကဲ့။ ကျွန်ုပ်တို့၏ဒရိုက်များသည် ထုတ်လုပ်သည့်နေ့မှစ၍ စံ 18 လအာမခံပါရှိပါသည် (သို့မဟုတ်တပ်ဆင်မှုမှ 12 လ၊ နောက်ကျပါက)။ အရေးကြီးသော အပလီကေးရှင်းများအတွက် သက်တမ်းတိုးအာမခံရွေးချယ်စရာများကို ရနိုင်ပါသည်။ ကမ္ဘာလုံးဆိုင်ရာနည်းပညာပံ့ပိုးမှုအား အီးမေးလ်၊ ဖုန်းနှင့် အွန်လိုင်းအရင်းအမြစ်များ—အသုံးပြုသူလက်စွဲများ၊ အပလီကေးရှင်းလမ်းညွှန်များ၊ နှင့် ဖွဲ့စည်းမှုဆော့ဖ်ဝဲအားလုံးတွင် ပါဝင်ပါသည်။

Customer Case

ပရိဘောဂထုတ်လုပ်သည့်စက်ရုံတစ်ခုသည် ၎င်း၏ဖုန်မှုန့်စုဆောင်းမှုစနစ်အတွက် တိကျသောလေစီးဆင်းမှုထိန်းချုပ်မှုလိုအပ်သည်။ အရှိန်အပြည့်ဖြင့် အဆက်မပြတ် ပြေးနေသော ပရိသတ်များသည် ထိရောက်မှု မရှိသည့်အပြင် အလွန်အကျွံ ဆူညံသံများကို ဖန်တီးခဲ့သည်။

ဖြေရှင်းချက်- CSIVEI 7.5kw Three Phase AC Drive Pump ကို ပန်ကာအမြန်နှုန်းကိုထိန်းညှိရန် ဖိအားအာရုံခံကိရိယာ စောင့်ကြည့်စစ်ဆေးသည့်ပြွန်ဖိအားနှင့်အတူ ပင်မအိတ်ဇောပန်ကာတွင် တပ်ဆင်ထားသည်။

ရလဒ်များ

1.Fan speed သည် ဖုန်စုဆောင်းမှုလိုအပ်ချက်နှင့် ကိုက်ညီစေရန် အလိုအလျောက်ချိန်ညှိပေးပါသည်။

2. partial load လည်ပတ်နေစဉ်အတွင်း 45% စွမ်းအင်ချွေတာသည်။

3.Noise level ကို 12 dB လျှော့ချပြီး လုပ်ငန်းခွင်အခြေအနေများကို တိုးတက်စေသည်။

4.ပန်ကာဝက်ဝံများနှင့် ခါးပတ်များတွင် စက်ပိုင်းဆိုင်ရာ ဝတ်ဆင်မှုကို လျှော့ချပါ။

5. ယခုစနစ်သည် သဘာဝပတ်ဝန်းကျင် လိုက်နာမှုနှင့် လုပ်ငန်းဆောင်ရွက်မှု ထိရောက်မှု ပန်းတိုင်များ နှစ်ခုလုံးကို ပြည့်မီနေပြီဖြစ်သည်။
