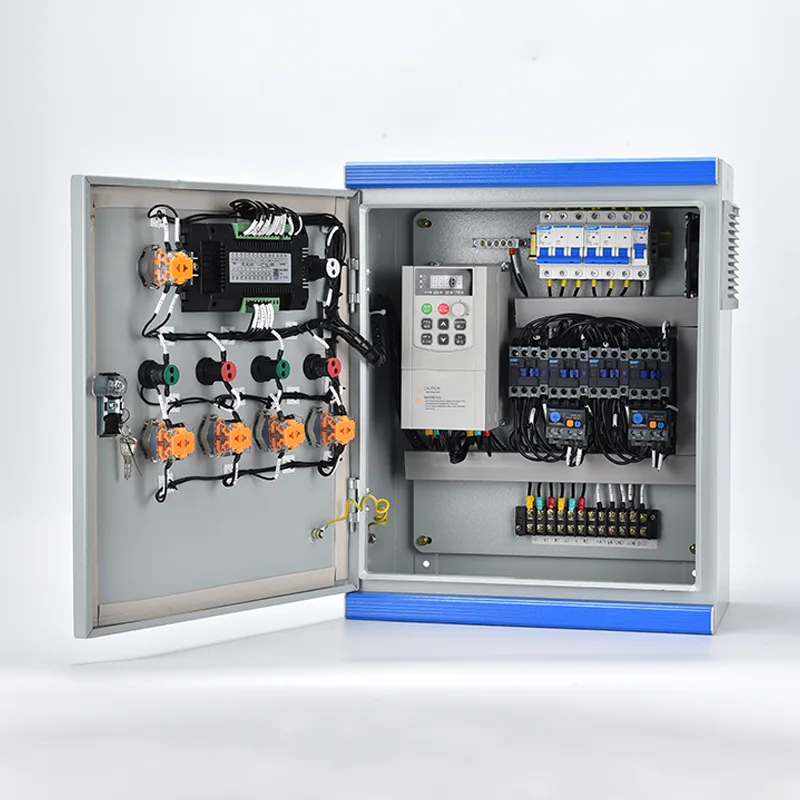

HVAC ထိန်းချုပ်ရေးအဖွဲ့

HVAC Control Panel တစ်ခုစီကို ထုပ်ပိုးထားသော လေကိုင်တွယ်ယူနစ်တစ်ခု၊ ပန့်များနှင့် အအေးခံတာဝါတိုင်များစွာပါသော အအေးခံစက်ရုံ သို့မဟုတ် အဆောက်အဦကျယ်ဝန်းသော VAV ဇုန်စီမံခန့်ခွဲမှုစနစ်ဖြစ်စေ အုပ်ချုပ်သည့် စက်ပိုင်းဆိုင်ရာလိုအပ်ချက်များအတွက် HVAC Control Panel တစ်ခုစီကို အင်ဂျင်နီယာချုပ်ထားသည်။ ပန်နယ်အိမ်တွင် လျှပ်စစ်အခြေခံအဆောက်အအုံ အပြည့်အစုံပါဝင်သည်- အဝင်ပါဝါ သီးခြားခွဲထားခြင်း၊ ဆားကစ်အကာအကွယ်၊ မော်တာစတင်ခြင်းများ (တိုက်ရိုက်-on-line၊ star-delta၊ soft starters သို့မဟုတ် variable frequency drives)၊ control relays၊ safety interlocks နှင့် သီးခြား controller — ပုံမှန်အားဖြင့် PLC သို့မဟုတ် DDC — အပူချိန်၊ စိုထိုင်းဆ၊ လေထုအရည်အသွေး၊ စီးဆင်းမှု၊ ဖိအား၊ စီးဆင်းမှု၊ တံခါးတပ်ဆင်ထားသော HMI ထိတွေ့မျက်နှာပြင် သို့မဟုတ် ခလုတ်နှိပ်သည့် မျက်နှာပြင်သည် အော်ပရေတာများအား အချိန်နှင့်တစ်ပြေးညီ မြင်နိုင်စွမ်းရှိသော စနစ်နှင့် ကန့်သတ်ထိန်းချုပ်မှုကို ပေးသည်။ BACnet၊ Modbus၊ သို့မဟုတ် Ethernet/IP မှတစ်ဆင့် ချိတ်ဆက်မှုသည် ဆောက်လုပ်ရေးစီမံခန့်ခွဲမှုစနစ်များ (BMS) နှင့် ချောမွေ့စွာ ပေါင်းစည်းနိုင်စေပါသည်။ IP42 မှ IP65 အထိ အလုံပိတ်အဆင့်သတ်မှတ်ချက်များသည် အိမ်တွင်းစက်မှုအခန်းများ၊ ခေါင်မိုးပေါ်ရှိ အပင်ပလပ်ဖောင်းများနှင့် အပြင်ဘက်တွင် ထိတွေ့နိုင်သောနေရာများနှင့် ကိုက်ညီပါသည်။ ပြီးပြည့်စုံသောကာကွယ်မှုအစီအစဥ်များသည် ပတ်လမ်းတစ်ခုစီတွင် ဝါယာရှော့ဖြစ်ခြင်း၊ ဝန်ပိုခြင်း၊ အဆင့်ဆုံးရှုံးမှု၊ အောက်/ဗို့အားလွန်ခြင်းနှင့် မြေကြီးယိုစိမ့်ခြင်းတို့ကို ဖုံးအုပ်ထားပြီး၊ မီးသတိပေးစက်ပိတ်ခြင်း၊ အေးခဲခြင်းမှ ကာကွယ်ခြင်းနှင့် လေ၀င်လေထွက်ထွက်ခြင်းအတွက် မသင်မနေရ ဘေးကင်းလုံခြုံရေးကြားဝင်သော့ခတ်မှုများ ပါဝင်သည်။ IEC 61439-1/2၊ IEC 60364 နှင့် ဒေသဆိုင်ရာလျှပ်စစ်ဘေးကင်းရေးစံနှုန်းများကို အပြည့်အဝလိုက်နာမှုရှိပါသည်။

စံပြအသုံးချမှုများ

တစ်ခုတည်းသောလေကြောင်းလက်ကိုင်မှသည် ကျောင်းဝင်းကျယ်ဝန်းသောဗဟိုစက်ရုံသို့ HVAC Control Panels သည် စက်ပိုင်းဆိုင်ရာများကို ဘေးကင်းလုံခြုံစွာ၊ ထိရောက်စွာလည်ပတ်စေပြီး ပိုမိုကျယ်ပြန့်သောအဆောက်အဦအလိုအလျောက်စနစ်ကွန်ရက်နှင့် ပေါင်းစပ်ဆောင်ရွက်ထားသည့် ဗဟိုချုပ်ကိုင်မှုရှိသောလျှပ်စစ်ထောက်လှမ်းရေးအား ပေးဆောင်ပါသည်။

လုပ်ငန်းသုံး ရုံးအဆောက်အဦများနှင့် ရောနှောအသုံးပြုမှု တိုးတက်မှုများ

ကြီးမားသော ရုံးခန်းတာဝါတိုင်များ၊ စျေးဝယ်စင်တာများနှင့် ရောနှောအသုံးပြုသည့် အဆောက်အအုံများသည် လေအေးပေးစက်များ၊ အအေးပေးစက်များ၊ အအေးခံတာဝါတိုင်များနှင့် လေဝင်လေထွက်ဇုန်များစွာကို လုပ်ဆောင်ပါသည်။ HVAC ထိန်းချုပ်မှု panel များသည် စက်ပိုင်းဆိုင်ရာ ပက်ကေ့ခ်ျတစ်ခုစီ၏ ထိန်းချုပ်မှုနှင့် အကာအကွယ်ကို ဗဟိုချုပ်ကိုင်ထားပါသည် — AHU ပန်နယ်မှ ထောက်ပံ့မှုနှင့် ပြန်ပေးသည့် ပန်ကာများ၊ အအေးခံကွိုင်များ၊ စျေးသက်သာသော အတားအဆီးများနှင့် စစ်ထုတ်မှုအခြေအနေ၊ သို့မဟုတ် ကွန်ပရက်ဆာများစွာ၊ ပင်မနှင့် ဒုတိယပန့်များနှင့် အအေးခံမျှော်စင်ပန်ကာများကို စီတန်းထားသော chiller plant panel တစ်ခု။ BACnet/IP သို့မဟုတ် Modbus မှတဆင့် အဆောက်အဦ၏ BMS နှင့် ပေါင်းစည်းခြင်းသည် ဗဟိုအလုပ်ရုံမှ စနစ်အားလုံးကို စောင့်ကြည့်ထိန်းညှိရန် အဆောက်အဦမန်နေဂျာများအား ခွင့်ပြုပေးပါသည်။

စက်မှုနှင့် ထုတ်လုပ်မှု အထောက်အကူပြုပစ္စည်းများ

စက်ရုံများ၊ ပြုပြင်ထုတ်လုပ်သည့် စက်ရုံများနှင့် ဂိုဒေါင်များသည် သက်သောင့်သက်သာရှိသော လေအေးပေးစက်မှ သီးခြား လေဝင်လေထွက်နှင့် လုပ်ငန်းစဉ်အအေးခံရန် လိုအပ်ပါသည်။ ဤပတ်ဝန်းကျင်ရှိ ကွန်ထရိုးအကန့်များသည် ပါဝါမြင့်သော အိတ်ဇောပန်ကာများ၊ ဖန်သားပြင်လေထုယူနစ်များ၊ ဖုန်မှုန့်စုဆောင်းမှုစနစ်များနှင့် အအေးပေးစက်များကို စီမံကွပ်ကဲသည်။ စက်မှုဆက်သွယ်ရေးပရိုတိုကောများနှင့်အတူ PLC-based ထိန်းချုပ်မှုသည် ရှုပ်ထွေးသော interlock logic ကိုပံ့ပိုးပေးသည် — ထုတ်လုပ်မှုလိုင်းလည်ပတ်မှုနှင့် လေ၀င်လေထွက်ကိုညှိနှိုင်းခြင်း သို့မဟုတ် လုပ်ငန်းစဉ်မီးဖိုအိတ်ဇောတို့ကဲ့သို့သော ရှုပ်ထွေးသော interlock logic ကိုပံ့ပိုးပေးသည်။ ပိုမိုကောင်းမွန်သော ဖုန်မှုန့်နှင့် အစိုဓာတ်ကာကွယ်မှုပါရှိသော အကြီးစားအကာအရံများသည် စိန်ခေါ်မှုရှိသော ပတ်ဝန်းကျင်အခြေအနေများကို ကိုင်တွယ်ဖြေရှင်းပေးပါသည်။

ဒေတာစင်တာများနှင့် မစ်ရှင်-အရေးပါသော အထောက်အကူပြုပစ္စည်းများ

ဒေတာစင်တာအအေးပေးခြင်းသည် 24/7 အရေးပါသောလုပ်ဆောင်ချက်တစ်ခုဖြစ်သည်။ ကွန်ပျူတာခန်းလေအေးပေးစက် (CRAH)၊ ကွန်ပြူတာအခန်းလေအေးပေးစက် (CRAC)၊ အအေးခံထားသော ရေစုပ်စက်များနှင့် ကွန်ဒင်ဆာပန်ကာများကို မလိုအပ်ဘဲ စိတ်ချယုံကြည်နိုင်စေရန်အတွက် စီမံခန့်ခွဲသည့် HVAC ကွန်ပြူတာအကန့်များကို ပြုပြင်မွမ်းမံထားသည်။ Dual-power input၊ အလိုအလျောက်လွှဲပြောင်းခလုတ် ပေါင်းစပ်မှုနှင့် ပျက်ကွက်-ဘေးကင်းသော အချက်ပေးအထွက်များသည် အသုံးဝင်မှုအနှောက်အယှက်များမှတစ်ဆင့် အအေးခံခြင်းကို ဆက်လက်သေချာစေပါသည်။ ဒေတာစင်တာအခြေခံအဆောက်အအုံစီမံခန့်ခွဲမှု (DCIM) ပလပ်ဖောင်းသို့ Modbus/BACnet ချိတ်ဆက်မှုနှင့်အတူ တိကျသောအပူချိန်နှင့် စိုထိုင်းဆထိန်းချုပ်မှုသည် အချိန်နှင့်တစ်ပြေးညီ ပတ်ဝန်းကျင်စောင့်ကြည့်ခြင်းကို ပံ့ပိုးပေးပါသည်။

ဆေးရုံများနှင့် ကျန်းမာရေးစောင့်ရှောက်မှု အထောက်အကူပြုပစ္စည်းများ

ခွဲစိတ်ခန်းများ၊ သီးခြားအခန်းများ၊ သန့်ရှင်းသောအခန်းများနှင့် အထွေထွေရပ်ကွက်များသည် သီးခြားလေထုအရည်အသွေး၊ အပူချိန်၊ စိုထိုင်းဆနှင့် ဖိအားဆက်နွယ်မှုများကို လိုအပ်သည်။ ကျန်းမာရေးစောင့်ရှောက်မှုဆက်တင်များရှိ HVAC ထိန်းချုပ်မှုအကန့်များသည် ဤတိကျသောပတ်ဝန်းကျင်များကို စီမံခန့်ခွဲသည်။ အရေးကြီးသော အချက်ပေး လုပ်ဆောင်ချက်များ — အပူချိန်မြင့်/နိမ့်၊ စိုထိုင်းဆ လေ့လာရေးခရီးများ၊ လေစီးဆင်းမှု ဆုံးရှုံးမှုနှင့် စစ်ထုတ်မှု အခြေအနေ — သည် အဆောက်အဦ၏ သူနာပြုခေါ်ဆိုမှု သို့မဟုတ် ဗဟိုစောင့်ကြည့်ရေးစနစ်တွင် ကြိုးတပ်ထားသည်။ အကန့်များကို ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူစေရန်နှင့် စနစ်ပိတ်ခြင်းမရှိဘဲ ဝန်ဆောင်မှုပေးသည့် သီးခြားအစီအစဥ်များကို ပေါင်းစပ်ထည့်သွင်းထားပါသည်။

ဟိုတယ်များ၊ အပန်းဖြေစခန်းများနှင့် ဧည့်ဝတ်ပြုမှု

ဧည့်သည်တွေ သက်တောင့်သက်သာရှိဖို့က အဓိကပါ။ HVAC ထိန်းချုပ်အကန့်များသည် ဗဟိုအအေးခံစက်ရုံများ၊ ဘွိုင်လာစနစ်များ၊ အများသူငှာနေရာများကို ဝန်ဆောင်မှုပေးသော လေကိုင်တွယ်ကိရိယာများနှင့် ဧည့်သည်ကြမ်းပြင်တစ်လျှောက်ရှိ ပန်ကာကွိုင်ယူနစ်ဇုန် ထိန်းချုပ်ကိရိယာများကို စီမံခန့်ခွဲပါသည်။ ကြိုတင်အစီအစဉ်ချထားသည့် တည်းခိုနေထိုင်မှုအခြေခံအချိန်ဇယားများသည် ဧည့်သည်အခန်းများကို check in time ဖြင့် သက်တောင့်သက်သာရှိသော သတ်မှတ်နေရာများသို့ရောက်ရှိကြောင်းသေချာစေပြီး တည်းခိုခန်းနည်းပါးသည့်ကာလအတွင်း စွမ်းအင်သုံးစွဲမှုကို လျှော့ချပေးသည်။

ပညာရေးကျောင်းများနှင့် အဖွဲ့အစည်းဆိုင်ရာ အဆောက်အဦများ

တက္ကသိုလ် အဆောက်အဦများ၊ ကျောင်းများနှင့် အစိုးရ အဆောက်အဦ အများအပြားတွင် စံသတ်မှတ်ထားသော HVAC ထိန်းချုပ်မှု panel ပလပ်ဖောင်းများမှ အကျိုးကျေးဇူးများစွာ ရရှိပါသည်။ အဆောက်အဦတစ်ခုစီ၏ စက်ပိုင်းဆိုင်ရာအခန်းကို AHUs၊ ပန့်များနှင့် terminal ယူနစ်များအတွက် သီးသန့် panel များဖြင့် ဆောင်ရွက်ပေးထားပြီး၊ အားလုံးသည် ကျောင်းဝင်းအနှံ့ BMS သို့ ပြန်လည်ချိတ်ဆက်ထားသည်။ ချဉ်းကပ်မှုသည် ပြုပြင်ထိန်းသိမ်းမှုသင်တန်းနှင့် အပိုပစ္စည်းစီမံခန့်ခွဲမှုကို ရိုးရှင်းစေသည်။

ပညာရပ်ဆိုင်ရာ နက်နက်ရှိုင်းရှိုင်း ထိုးဆင်းခြင်း။

HVAC Control Panels များကို ပြီးပြည့်စုံသော ပါဝါဖြန့်ဖြူးမှု၊ မော်တာထိန်းချုပ်မှုနှင့် အလိုအလျောက်စနစ်ဆိုင်ရာ စည်းဝေးပွဲများအဖြစ် အင်ဂျင်နီယာချုပ်သည် — တစ်ခုစီသည် စက်ပိုင်းဆိုင်ရာ စက်ကိရိယာများ အချိန်ဇယားနှင့် လည်ပတ်မှုအပိုင်းများကို ကိုက်ညီစေရန် စိတ်ကြိုက်ဒီဇိုင်းပြုလုပ်ထားသည်။

Power Distribution နှင့် Circuit Protection

အဝင်အပိုင်းသည် သုံးဆင့်ပါဝါ (ပုံမှန်အားဖြင့် 400V/480V၊ 50/60Hz) ကို သော့ခတ်နိုင်သော ပင်မချိတ်ဆက်မှုဖြတ်တောက်ထားသောခလုတ် သို့မဟုတ် ဆားကစ်ဘရိတ်ကာမှတစ်ဆင့် လက်ခံသည်၊ ဆိုက်၏ရရှိနိုင်သည့်အမှားအယွင်းလက်ရှိအတွက် တွက်ချက်ထားသော short-circuit ခံနိုင်ရည်အဆင့်သတ်မှတ်ချက်ဖြင့် လက်ခံသည်။ ရေအောက်ပိုင်း ဖြန့်ဖြူးခြင်းကို စက်ပစ္စည်းလုပ်ဆောင်ချက်ဖြင့် စီစဉ်သည်- ပန်ကာများ၊ ပန့်များ၊ ကွန်ပရက်ဆာများနှင့် ထိန်းချုပ်ပတ်လမ်းများအတွက် သီးခြားအကိုင်းအခက်များ။ မော်တာဆားကစ်အား အကာအကွယ်အား IEC Class 10/20/30 ခရီးစဉ်မျဉ်းကွေးများ ပံ့ပိုးပေးသည့် overload relays (အီလက်ထရွန်းနစ် သို့မဟုတ် အပူပိုင်း) ဖြင့် မော်တာအားပြည့်လျှပ်စီးကြောင်းနှင့် ပေါင်းစပ်ထားသော အပူ-သံလိုက် circuit breakers သို့မဟုတ် fused disconnectors များမှ ပံ့ပိုးပေးပါသည်။ ထိန်းချုပ်ပါဝါ — ပုံမှန်အားဖြင့် 24VAC၊ 24VDC သို့မဟုတ် 230VAC — သည် သီးခြားလွတ်လပ်စွာပေါင်းစပ်ထားသော ဒုတိယဆားကစ်များဖြင့် ထိန်းချုပ်ထားသော အီလက်ထရွန်းနစ်ပစ္စည်းများကို သီးခြားခွဲထုတ်ထားသည့် ထိန်းချုပ်ထရန်စဖော်မာမှ ဆင်းသက်လာခြင်းဖြစ်သည်။

မော်တာထိန်းချုပ်မှုနှင့် စတင်ခြင်းနည်းလမ်းများ

မော်တာအရွယ်အစား၊ စတင်သည့် torque လိုအပ်ချက်များနှင့် inrush current အတွက် စက်ပိုင်းဆိုင်ရာ သည်းခံနိုင်မှုပေါ်မူတည်၍ panel သည် သင့်လျော်သော စတင်သည့်နည်းလမ်းကို ပေါင်းစပ်ထားသည်။

●  Direct-on-line (DOL) : သေးငယ်သော ပရိတ်သတ်များနှင့် ခန့်မှန်းခြေအားဖြင့် 7.5kW အထိရှိသော ပန့်များအတွက်

●  Star-delta : စတင်ရေအားလျှော့ချရန်လိုအပ်သည့် အလယ်အလတ်ပါဝါမော်တာများအတွက်

●  Soft starter : ရေတူ သို့မဟုတ် ခါးပတ်ချော်ထွက်ခြင်းကို ချောမွေ့စွာ မြှင့်တင်ပေးသည့် ပန့်များနှင့် ပန်ကာများအတွက်

●  Variable frequency drive (VFD) : ဝယ်လိုအားအပေါ်အခြေခံ၍ အမြန်နှုန်းထိန်းညှိမှုလိုအပ်သော အပလီကေးရှင်းများအတွက် — duct static pressure ဖြင့် ထိန်းချုပ်ထားသော AHU ပံ့ပိုးပေးသည့်ပန်ကာများ၊ သို့မဟုတ် ကွင်းပတ်တစ်လျှောက် မတူညီသည့်ဖိအားကိုတုံ့ပြန်သည့် ဒုတိယအအေးခံရေစုပ်ပန့်များ

VFD များကို ထုတ်လုပ်သူကန့်သတ်ချက်များထက်ကျော်လွန်သည့် ကေဘယ်အလျားများထက် ကြိုးအရှည်များထက် dV/dt filter များပါ၀င်သော ဟာမိုနီလျော့ပါးရေး (DC link chokes) နှင့် အထွက် dV/dt စစ်ထုတ်မှုများဖြင့် သတ်မှတ်ထားသည်။ အမြန်နှုန်း ရည်ညွှန်းချက် နှင့် အခြေအနေ တုံ့ပြန်ချက် အတွက် အကန့်၏ ထိန်းချုပ်ကိရိယာ နှင့် အမှတ်စဉ် ဆက်သွယ်မှု အတွက် ဒရိုက်ဗ် များ အားလုံး ကို ပြင်ဆင်သတ်မှတ် ထားသည်။

ထိန်းချုပ်သူ ပလပ်ဖောင်း- PLC နှင့် DDC

ထိန်းချုပ်မှုဗိသုကာကို အပလီကေးရှင်း၏ ရှုပ်ထွေးမှုနှင့် ပေါင်းစပ်မှုလိုအပ်ချက်များအပေါ် အခြေခံ၍ ရွေးချယ်သည်-

●  DDC ထိန်းချုပ်ကိရိယာများသည် မူရင်း BACnet MS/TP သို့မဟုတ် BACnet/IP မှတစ်ဆင့် BMS တစ်ခုသို့ ပေါင်းစပ်ထားသည့် စီးပွားရေးဆိုင်ရာ HVAC အက်ပ်လီကေးရှင်းများအတွက် ပုံမှန်ဖြစ်သည်။ ပရိုဂရမ်ကြိုတင်ထားသော အပလီကေးရှင်းစာကြည့်တိုက်များသည် စံ AHU၊ chiller နှင့် boiler sequence များကို အကျုံးဝင်ပါသည်။

●  PLC အခြေပြု ထိန်းချုပ်မှုကို စက်မှုပတ်ဝန်းကျင်၊ ရှုပ်ထွေးသော ကွန်ပရက်ဆာ ပေါင်းစပ်ခြင်း သို့မဟုတ် လုပ်ငန်းစဉ် စက်ပစ္စည်းကဲ့သို့သော HVAC မဟုတ်သော စက်ပစ္စည်းများနှင့် စနစ်သည် မည်သည့်နေရာတွင် လုပ်ဆောင်ရမည်ကို သတ်မှတ်ထားသည်။ PLC ပလပ်ဖောင်းများသည် Profinet၊ Ethernet/IP သို့မဟုတ် Modbus TCP ဆက်သွယ်မှုဖြင့် လှေကားထစ်၊ လုပ်ဆောင်ချက်ပိတ်ဆို့ခြင်း သို့မဟုတ် ဖွဲ့စည်းတည်ဆောက်ထားသော စာသားပရိုဂရမ်ကို ပံ့ပိုးပေးသည်။

●  ပလက်ဖောင်းနှစ်ခုလုံးသည် သတ်မှတ်ထားသော လုပ်ဆောင်ချက်၏ အစီအစဥ်ကို လုပ်ဆောင်သည်- အချိန်ဇယားများ၊ အပူချိန်/ဖိအား PID စက်ဝိုင်းများ၊ စတင်/ရပ်တန့်ခြင်း၊ နှိုးစက်ထုတ်လုပ်ခြင်းနှင့် စက်လည်ပတ်ချိန်မှတ်တမ်းများ။

Sensor Interface နှင့် Field Wiring

သီးသန့် terminal blocks များသည် အပူချိန်အာရုံခံကိရိယာများ (NTC သာလွန်ကဲကဲ၊ RTD၊ 4-20mA)၊ ဖိအား transducers နှင့် switches၊ humidity sensors၊ duct-mounted airflow proving switches၊ filter status အတွက် differential pressure switches နှင့် valve/actuator တုံ့ပြန်ချက်အချက်ပြမှုများကို ထားရှိပေးပါသည်။ analogue input အားလုံးကို စစ်ထုတ်ပြီး induced transients များမှ ကာကွယ်ထားသည်။ ဒစ်ဂျစ်တယ် ထည့်သွင်းမှုများကို optocouplers သို့မဟုတ် interposing relays များမှတစ်ဆင့် တစ်ဦးချင်း သီးခြားခွဲထားသည်။ အာရုံခံကိရိယာချို့ယွင်းမှုကို တွေ့ရှိရပြီး ထိတ်လန့်တုန်လှုပ်ဖွယ်ဖြစ်သည်—ဥပမာ၊ ပြွန်ဖိအားအာရုံခံကိရိယာဆုံးရှုံးမှုအတွက် ပုံသေအမြန်နှုန်းပန်ကာလည်ပတ်မှုကို ပုံသေသတ်မှတ်ထားသည်။

HMI နှင့် အော်ပရေတာ အင်တာဖေ့စ်

တံခါးတပ်ထားသော အရောင် HMI ထိတွေ့မျက်နှာပြင် (ပုံမှန်အားဖြင့် ၇ လက်မ သို့မဟုတ် ပိုကြီးသည်) သို့မဟုတ် သီးခြား LED အညွှန်းများနှင့် ခလုတ်များသည် ဒေသဆိုင်ရာ အော်ပရေတာမျက်နှာပြင်ကို ပေးဆောင်သည်။ HMI သည် အသုံးပြုသူ-ပြင်ဆင်နိုင်သော ဒက်ရှ်ဘုတ်များဖြင့် အချိန်နှင့်တစ်ပြေးညီ စနစ်အခြေအနေဂရပ်ဖစ်—အပူချိန်၊ စိုထိုင်းဆ၊ ဖိအား၊ စက်လည်ပတ်ချိန်၊ စွမ်းအင်သုံးစွဲမှုလမ်းကြောင်းများကို ပြသသည်။ ပါရာမီတာ ချိန်ညှိမှုများသည် ဝင်ရောက်မှု အဆင့်များစွာ (အော်ပရေတာ၊ ကြီးကြပ်သူ၊ အင်ဂျင်နီယာ) ဖြင့် စကားဝှက်ဖြင့် ကာကွယ်ထားသည်။ နှိုးစက်ကြေငြာချက်တွင် အသိအမှတ်ပြုခြေရာခံခြင်းနှင့်အတူ အချိန်တံဆိပ်ရိုက်နှိပ်ထားသော ဖြစ်ရပ်မှတ်တမ်း ပါဝင်သည်။ BMS-ပေါင်းစပ်အကန့်များအတွက်၊ HMI သည် အဓိကနေ့စဥ်အင်တာဖေ့စ်မဟုတ်ဘဲ ဒေသန္တရအစားထိုးခြင်းနှင့် ခန့်အပ်ခြင်းကိရိယာအဖြစ် လုပ်ဆောင်နိုင်သည်။

Safety Interlocks နှင့် Protection Logic

အရေးကြီးသောဘေးကင်းရေးလုပ်ဆောင်ချက်များကို ပရိုဆက်ဆာချို့ယွင်းမှုဖြစ်သည့်အခါ၌ပင် ထိန်းချုပ်ကိရိယာမှ လွတ်ကင်းသော hardwired logic တွင် အကောင်အထည်ဖော်ဆောင်ရွက်သည်-

●  မီးသတိပေးချက် အင်တာဖေ့စ်- မီးသတ်အကန့်မှ ဗို့အားမပါသော အဆက်အသွယ်ထည့်သွင်းမှုသည် AHU ပိတ်ရန်နှင့် damper ပိတ်ခြင်းကို တွန်းအားပေးသည်

●  အေးခဲခြင်းကို ကာကွယ်ခြင်း- ရေကွိုင်ရှိ အပူချိန်နိမ့်သော အပူချိန်ထိန်းကိရိယာသည် ယူနစ်ကို လည်ပတ်စေပြီး ကွိုင်ကွဲခြင်းကို ကာကွယ်ရန် အဆို့ရှင်ကို ဖွင့်ပေးသည်

●  လေစီးဆင်းမှုကို သက်သေပြခြင်း- လေစီးကြောင်းရှိ ကွဲပြားသော ဖိအားခလုတ်သည် စစ်ဆေးပြီး လေ၀င်လေထွက်မရှိဘဲ လျှပ်စစ် သို့မဟုတ် ဓာတ်ငွေ့ အပူပေးကိရိယာ၏ စွမ်းအင်ကို တားဆီးပေးသည်

●  ဖိအားမြင့်နှင့် ဖိအားနည်းအအေးပေးစက်ခလုတ်များသည် ကွန်ပရက်ဆာများကို ကာကွယ်ပေးသည်။

●  စက်တွင်းကုဒ်ဖြင့် လိုအပ်သည့် ငလျင်နှင့် တုန်ခါမှုခလုတ်များ

ဘေးကင်းရေး သော့ခလောက်များအားလုံးသည် ပင်မထိန်းချုပ်မှု ထပ်ဆင့်လွှင့်ခြင်း သို့မဟုတ် ဘေးကင်းရေး PLC ၏ ခရီးပတ်လမ်းကြောင်းတွင် ကြိုးဖြင့် သွယ်တန်းထားခြင်းဖြစ်ပြီး ချက်ချင်းနှင့် ခြွင်းချက်မရှိ ပိတ်ခြင်းကို သေချာစေသည်။

အရံအတားနှင့် ပတ်ဝန်းကျင်တည်ဆောက်မှု

အကန့်အကာအား 1.5mm မှ 2.0mm electro-galvanised သို့မဟုတ် stainless steel sheet ကို အမှုန့်- coated finish ဖြင့် ဖန်တီးထားပါသည်။ ဘုံအဆင့်သတ်မှတ်ချက်များ ပါဝင်သည်-

● သန့်ရှင်းပြီး အပူချိန်ထိန်းချုပ်ထားသော ပတ်ဝန်းကျင်ရှိ အိမ်တွင်းစက်မှုအခန်းများအတွက် IP42/IP43

●  IP54/IP55 စက်ကိရိယာအခန်းများ၊ ခေါင်မိုးပေါ်ရှိ စက်ရုံအကာအရံများ သို့မဟုတ် ထိတွေ့မှုတစ်စိတ်တစ်ပိုင်းနေရာများအတွက် IP55

●  မိုးရွာခြင်း၊ ဖုန်မှုန့်နှင့် နေရောင် တိုက်ရိုက်ထိတွေ့နိုင်သော ပြင်ပတပ်ဆင်မှုများအတွက် IP65

တက်ကြွသောအပူထိန်းစနစ်—အတင်းအကြပ်-လေဝင်လေထွက်ကို စစ်ထုတ်ထားသည့် အပူထိန်းပန်ကာထိန်းချုပ်မှု—VFD-သိပ်သည်းသောအကန့်များ သို့မဟုတ် မြင့်မားသောပတ်ဝန်းကျင်တပ်ဆင်မှုပတ်ဝန်းကျင်များအတွက် ပါဝင်သည်။ အပြင်ဘက် ဗီဒိုများအတွက်၊ နေကာကာ အကာအကာ၊ ငွေ့ရည်ဖွဲ့မှု ဆန့်ကျင်သည့် အပူပေးကိရိယာနှင့် သံချေးတက်ခြင်း ခံနိုင်ရည်ရှိသော သံမဏိ ဟာ့ဒ်ဝဲတို့ကို သတ်မှတ်ထားသည်။

ဆက်သွယ်ရေးနှင့် BMS ပေါင်းစည်းမှု

ဆက်သွယ်ရေးဂိတ်ဝေးများသည် ထိန်းချုပ်ကိရိယာ၏ ပရိုတိုကောကို စက်ရုံ၏ BMS ကျောရိုးသို့ ဘာသာပြန်ဆိုသည်။ မူရင်း BACnet (MS/TP သို့မဟုတ် IP)၊ Modbus RTU/TCP၊ နှင့် ရွေးချယ်နိုင်သော LonWorks သို့မဟုတ် Ethernet/IP အဒက်တာများကို ရရှိနိုင်ပါသည်။ စောင့်ကြည့်ထားသည့်အချက်များ—အပူချိန်၊ ဖိအားများ၊ စီးဆင်းမှုနှုန်း၊ စက်အခြေအနေ၊ လည်ပတ်ချိန်နာရီ၊ စွမ်းအင်ဒေတာနှင့် အချက်ပေးအခြေအနေများ — ကို BMS မှ မြင်နိုင်စေသည်။ အဝေးထိန်း သတ်မှတ်နေရာ ချိန်ညှိခြင်းနှင့် အချိန်ဇယား စီမံခန့်ခွဲမှုသည် အဆောက်အဦအစုစုတစ်ခုလုံးတွင် ဗဟိုမှ စွမ်းအင် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်းကို လုပ်ဆောင်ပေးပါသည်။

စွမ်းအင်ထိရောက်မှုအင်္ဂါရပ်များ

ရွေးချယ်နိုင်သော ပေါင်းစပ်ပါဝါတိုင်းတာခြင်းသည် ပန်နယ်အဆင့် သို့မဟုတ် တစ်ဦးချင်းစီ ဝန်သုံးစွဲမှုကို တိုင်းတာသည်။ ထိန်းချုပ်ကိရိယာသည် လျှော့စျေးအခမဲ့အအေးပေးခြင်း၊ ဝယ်လိုအားထိန်းချုပ်ထားသောလေဝင်လေထွက် (CO₂-အခြေခံ)၊ ပြင်ပအခြေအနေများအပေါ်အခြေခံ၍ အကောင်းမွန်ဆုံးစတင်ခြင်း/ရပ်တန့်ခြင်းနှင့် အအေးခံထားသောရေအပူချိန်ကို ပြန်လည်သတ်မှတ်ခြင်းကဲ့သို့သော စွမ်းအင်-အကောင်းမွန်ဆုံးအဆင့်များကို လုပ်ဆောင်နိုင်သည် — ပုံသေပါရာမီတာထိန်းချုပ်မှုထက် နှစ်စဉ် HVAC စွမ်းအင်သုံးစွဲမှုကို 15% မှ 25% လျှော့ချနိုင်သည်။

4. အမေးများသောမေးခွန်းများ

Q1- HVAC Control Panel သည် စံထုတ်ကုန်တစ်ခု သို့မဟုတ် ပရောဂျက်တစ်ခုစီအတွက် စိတ်ကြိုက်ဒီဇိုင်းပြုလုပ်ထားပါသလား။

အကန့်တစ်ခုစီသည် ပရောဂျက်၏ စက်ပိုင်းဆိုင်ရာ စက်ကိရိယာများ အချိန်ဇယား၊ လည်ပတ်မှု အပိုင်းနှင့် လျှပ်စစ်ဝန်စာရင်းတို့နှင့် ကိုက်ညီရန် စိတ်ကြိုက် အင်ဂျင်နီယာ ရေးဆွဲထားသည်။ ကျွန်ုပ်တို့၏ အပလီကေးရှင်းအင်ဂျင်နီယာများသည် သင်၏ P&ID၊ စက်ပစ္စည်းဒေတာစာရွက်များနှင့် ထိန်းချုပ်မှုဆိုင်ရာ သတ်မှတ်ချက်များမှ အလုပ်လုပ်ပါသည်။ စံချိန်စံညွှန်းမီသော အတွင်းပိုင်းဗိသုကာများနှင့် အစိတ်အပိုင်းစာကြည့်တိုက်များသည် ဆိုက်-သီးသန့်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနေစဉ် တစ်သမတ်တည်းအရည်အသွေးကို သေချာစေသည်။

Q2- မည်သည့် controller ပလပ်ဖောင်း — PLC သို့မဟုတ် DDC ကို သင်အသုံးပြုသနည်း။

ကျွန်ုပ်တို့သည် နှစ်ခုစလုံးကို ကမ်းလှမ်းထားပြီး သင့်ပရောဂျက်အပေါ်အခြေခံ၍ သင့်လျော်သော platform ကို အကြံပြုပါမည်။ DDC controllers (BACnet-native) သည် BMS ပေါင်းစည်းမှုဖြင့် စီးပွားရေးဆိုင်ရာ အဆောက်အဦ applications များနှင့် ကိုက်ညီပါသည်။ PLC များကို စက်မှုအဆောက်အအုံများ၊ ရှုပ်ထွေးသော အတွဲများ သို့မဟုတ် HVAC မဟုတ်သော စက်ကိရိယာများနှင့် ပေါင်းစည်းရန် လိုအပ်သည့်နေရာတွင် သတ်မှတ်ထားသည်။ မျိုးစုံရောင်းချသူ ပံ့ပိုးကူညီမှုရရှိနိုင်သည် — ကျွန်ုပ်တို့သည် ထိပ်တန်းအမှတ်တံဆိပ်များနှင့် အလုပ်လုပ်ပြီး ပွင့်လင်းသောပလပ်ဖောင်း အခြားရွေးချယ်စရာများကို ပံ့ပိုးပေးနိုင်ပါသည်။

Q3: ဘယ် HVAC စက်ပစ္စည်းက panel ကိုထိန်းချုပ်နိုင်သလဲ။

ကျွန်ုပ်တို့၏အကန့်များကို အများအားဖြင့် HVAC စက်ကိရိယာအားလုံးအတွက် ပြင်ဆင်သတ်မှတ်ထားသည်- လေထုကိုင်တွယ်ယူနစ်များ (အဆက်မပြတ်ထုထည်နှင့် VAV)၊ ထုပ်ပိုးထားသောခေါင်မိုးပေါ်ယူနစ်များ၊ အအေးခံစက်ရုံများ (လေအေးပေးစက်နှင့် ရေအေးပေးထားသော)၊ ဘွိုင်လာစနစ်များ၊ အအေးခံတာဝါတိုင်များ၊ ပန့်စနစ်များ (မူလတန်း၊ အလယ်တန်းနှင့် တတိယအဆင့်)၊ ပန်ကာကွိုင်ယူနစ်များ၊ အပူပြန်လည်ရယူသည့် လေဝင်လေထွက်များနှင့် အိတ်ဇော/မီးခိုးထုတ်စနစ်များ။ စက်ခန်းတစ်ခုလုံးကို စီမံခန့်ခွဲသည့် စက်ကိရိယာအစုံအလင်များသည် စံနှုန်းတစ်ခုဖြစ်သည်။

Q4- panel သည် ကျွန်ုပ်တို့၏ လက်ရှိအဆောက်အအုံစီမံခန့်ခွဲမှုစနစ်နှင့် ပေါင်းစပ်နိုင်ပါသလား။

ဟုတ်ကဲ့။ BACnet/IP၊ BACnet MS/TP၊ Modbus RTU၊ Modbus TCP နှင့် LonWorks အပါအဝင် ဆက်သွယ်ရေးပရိုတိုကောများကို ရရှိနိုင်ပါသည်။ သင်၏ BMS နှင့် ချောမွေ့သော plug-and-play ပေါင်းစည်းမှုကို သေချာစေရန် အင်ဂျင်နီယာအဆင့်အတွင်း တိကျသော ပရိုတိုကော၊ baud နှုန်းနှင့် အမှတ်စာရင်းကို အတည်ပြုပါမည်။

Q5- မည်သည့်ဘေးကင်းရေးစံနှုန်းများနှင့် အသိအမှတ်ပြုလက်မှတ်များ ဖြည့်ဆည်းပေးသနည်း။

အကန့်များကို ဗို့အားနိမ့် switchgear နှင့် controlgear တပ်ဆင်ခြင်းများအတွက် IEC 61439-1/2 တွင် ဒီဇိုင်းဆွဲပြီး စမ်းသပ်ထားသည်။ အစိတ်အပိုင်းအားလုံးသည် CE အမှတ်အသားပါရှိသည်။ နောက်ထပ် ဒေသဆိုင်ရာ အသိအမှတ်ပြုလက်မှတ်များ (UL၊ UKCA စသည်ဖြင့်) ရနိုင်သည်။ စက်ရုံမှလက်ခံမှုစမ်းသပ်ခြင်း (FAT) စာရွက်စာတမ်းအပြည့်အစုံသည် ဆားကစ်စစ်ဆေးခြင်း၊ လျှပ်ကာခံနိုင်ရည်စစ်ဆေးမှု၊ လုပ်ငန်းဆိုင်ရာ စီစဉ်စမ်းသပ်ခြင်းနှင့် ဘေးကင်းမှုကြားဖြတ်အတည်ပြုခြင်းအပါအဝင် အကန့်တိုင်းတွင် ပံ့ပိုးပေးထားသည်။

Q6: တင်ပို့ခြင်းမပြုမီ panel ကိုမည်သို့စမ်းသပ်သနည်း။

အကန့်တစ်ခုစီတိုင်းသည်- အချက်ပြဝါယာကြိုးစစ်ဆေးခြင်း ၊ လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ခြင်း (ပါဝါနှင့် ထိန်းချုပ်ပတ်လမ်းများ)၊ မော်တာစတင်နှိုးစက်များနှင့် ဒရိုက်များအားလုံးကို အပြည့်အဝစမ်းသပ်ခြင်း၊ controller I/O ကွင်းဆက်စစ်ဆေးခြင်း၊ အတည်ပြုထားသော ထိန်းချုပ်ဇာတ်ကြောင်းကိုဆန့်ကျင်သည့် စီစဥ်လုပ်ဆောင်မှုစမ်းသပ်ခြင်း၊ HMI နှင့် ဆက်သွယ်မှုကြားခံစစ်ဆေးခြင်းတို့ကို စစ်ဆေးခြင်း နှင့် ဘေးကင်းလုံခြုံရေးကြားရော့စစ်ဆေးခြင်း တို့ပါဝင်ပါသည်။ အကန့်နှင့်အတူ အသေးစိတ် FAT အစီရင်ခံစာကို ပေးထားသည်။

Q7- တပ်ဆင်ပြီးနောက် မည်သည့်ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်သနည်း။

အကြံပြုထားသည့် နှစ်စဉ်ပြုပြင်ထိန်းသိမ်းမှုတွင်- လျော့ရဲနေသောပိတ်မှုများကိုဖော်ထုတ်ရန်အတွက် ပါဝါချိတ်ဆက်မှုများ၏ အပူဓာတ်ပုံရိပ်ဖော်ခြင်း၊ ဘေးကင်းသောချိတ်ဆက်မှုများနှင့် အရေးပေါ်ရပ်တန့်မှုများ၏လုပ်ဆောင်နိုင်စွမ်းစစ်ဆေးခြင်း၊ အာရုံခံချိန်ညှိခြင်းအတည်ပြုခြင်း၊ အအေးခံပန်ကာများနှင့် စစ်ထုတ်မှုအခြေအနေတို့ကို စစ်ဆေးခြင်းနှင့် အရံအတားအတွင်းပိုင်းများကို ယေဘူယျရှင်းလင်းခြင်း။ အစိတ်အပိုင်းများအားလုံးသည် အိမ်ရှေ့တံခါးများမှတဆင့် ဝင်ရောက်နိုင်သည်။ ထောက်ပံ့ပေးထားသော ပြုပြင်ထိန်းသိမ်းမှုလမ်းညွှန်တွင် fuses နှင့် contactor coils ကဲ့သို့သော အရေးကြီးသောအပိုပစ္စည်းများကို ခွဲခြားသတ်မှတ်ထားသည်။

Q8: ကွင်းဆင်းစစ်ဆေးခြင်းကို သင်ပံ့ပိုးပေးနိုင်ပါသလား။

ဗီဒီယိုခေါ်ဆိုမှုမှတစ်ဆင့် အဝေးထိန်းစနစ်ဖြင့် ကောက်ခံခြင်းဆိုင်ရာ ပံ့ပိုးမှုကို အကန့်တိုင်းတွင် ပါဝင်သည်။ ပရောဂျက်တည်နေရာနှင့် နယ်ပယ်ပေါ်မူတည်၍ လုပ်ငန်းခွင်တွင် ကော်မရှင်ပေးခြင်းနှင့် BMS ပေါင်းစပ်ဝန်ဆောင်မှုများကို စီစဉ်ပေးနိုင်ပါသည်။

အပြည်ပြည်ဆိုင်ရာလေဆိပ် Terminal အသစ်တစ်ခု — HVAC Control Panel ဖြန့်ကျက်ခြင်း။

နောက်ခံ

အရှေ့အလယ်ပိုင်းရှိ အဓိက အပြည်ပြည်ဆိုင်ရာ လေဆိပ်တစ်ခုသည် တိုးပွားလာသော စွမ်းရည်လိုအပ်ချက်များကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် ခရီးသည်တင် ဂိတ်အသစ်တစ်ခုကို တည်ဆောက်ခဲ့သည်။ 700,000 စတုရန်းမီတာကျော် ကျယ်ဝန်းသော ဂိတ်သည် ထွက်ခွာခန်းများ၊ ဆိုက်ရောက်နားနေဆောင်များ၊ လက်လီဇုန်များ၊ နားနေခန်းများနှင့် ပြင်ပအပူချိန် 50 ဒီဂရီစင်တီဂရိတ်အထိ လွန်ကဲသော ပြင်ပအပူချိန်များတွင် ခရီးသည်များ သက်တောင့်သက်သာရှိစေရန် ပြည့်စုံသော HVAC အခြေခံအဆောက်အအုံ လိုအပ်ပါသည်။

စိန်ခေါ်မှု

စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်းတွင် ရေအေး centrifugal chiller 12 ခု၊ 15kW မှ 160kW အထိ လေအေးပေးစက် 48 ခု၊ အအေးခံပန့်အစုံ (မူလတန်းနှင့် အလယ်တန်း)၊ cooling tower ပန်ကာများ၊ စွမ်းအင်ပြန်လည်ရယူသည့် လေဝင်လေထွက်များနှင့် အလုံပိတ်အိတ်များကို ကိုင်တွယ်ခြင်းနှင့် စက်ရုံဧရိယာများအတွက် အထူးလေ၀င်လေထွက်ကောင်းများ ပါရှိသည်။ စက်ကိရိယာ အများအပြားကို စက်ကြမ်းပြင်များနှင့် ခေါင်မိုးပေါ်ရှိ စက်ရုံအကာအရံများပေါ်တွင် ဖြန့်ဝေခဲ့သည်။

ပရောဂျက်၏ လျှပ်စစ်ကန်ထရိုက်တာသည် ခက်ခဲသော တည်ဆောက်မှုအချိန်ဇယားကို ရင်ဆိုင်ခဲ့ရသည်။ စက်အစိတ်အပိုင်းတစ်ခုစီအတွက် site-fabricating တစ်ဦးချင်းစီ control panels သည် သက်တမ်းတိုးရန်အတွက် site ပေါ်တွင် လျှပ်စစ်ပညာရှင်အမြောက်အမြား လိုအပ်မည်ဖြစ်ပြီး၊ အရည်အသွေးကွဲလွဲမှုကို မိတ်ဆက်ရန်နှင့် လျှပ်စစ်နှင့် ထိန်းချုပ်မှုဆိုင်ရာ ကန်ထရိုက်တာများကြားတွင် အန္တရာယ်ညှိနှိုင်းမှုအမှားအယွင်းများ လိုအပ်မည်ဖြစ်သည်။ လေဆိပ်အော်ပရေတာသည် ဗဟိုမှစွမ်းအင်စီမံခန့်ခွဲမှုနှင့် ကြိုတင်ခန့်မှန်းထိန်းသိမ်းမှုများအတွက် စက်ရုံ၏လုပ်ငန်း BMS နှင့် BACnet အပြည့်အဝပေါင်းစပ်မှုကိုလည်း ပြဌာန်းခဲ့သည်။

အဘယ်ကြောင့် Factory-Engineered HVAC Control Panels များ?

ပရောဂျက်အဖွဲ့သည် HVAC ထိန်းချုပ်အကန့်များအားလုံးကို စက်ရုံမှ အင်ဂျင်နီယာချုပ်၊ ကြိုတင်စမ်းသပ်ထားသော စည်းဝေးပွဲများအဖြစ် ရွေးချယ်ခဲ့သည်။ အားသာချက်များသည် ပြတ်ပြတ်သားသားဖြစ်သည်-

●  အကန့်တစ်ခုစီတိုင်းကို စက်ပိုင်းဆိုင်ရာစက်ပစ္စည်းအချိန်ဇယားနှင့် ထိန်းချုပ်မှုအတိုင်ပင်ခံ၏ လည်ပတ်မှုအစီအစဥ်များမှ ဒီဇိုင်းထုတ်ထားပြီး အကန့်တစ်ခုစီနှင့် ၎င်း၏သတ်မှတ်ပေးထားသည့်စက်ပစ္စည်းများကြား တစ်ပုံမှတစ်ပုံ ကိုက်ညီမှုရှိစေရန်။

●  ပြည်တွင်းပါဝါဖြန့်ဖြူးမှု၊ မော်တာကာကွယ်ရေး၊ VFD များ၊ ထိန်းချုပ်ဝိုင်ယာကြိုးများ၊ PLC/DDC လော့ဂျစ်နှင့် HMI ဖွဲ့စည်းမှုပုံစံအားလုံးကို စက်ရုံတွင် အပြီးအပိုင် ပို့ဆောင်ပြီး တင်ပို့ခြင်းမပြုမီ စမ်းသပ်ထားသည် — အကန့်ကိုတပ်ဆင်ရန်၊ အဝင်ပါဝါကိုချိတ်ဆက်ရန်နှင့် အကွက်အာရုံခံကေဘယ်လ်များကို ရပ်ဆိုင်းရန် နေရာရှိအချိန်ကို ချုံ့ထားသည်။

●  BACnet ဆက်သွယ်ရေးတံခါးပေါက်ကို ကြိုတင်စီစဉ်ထားပြီး၊ အကန့်များမရောက်ရှိမီ BMS ပေါင်းစည်းမှုသို့ အချက်အပြည့်အစုံကို ပေးပို့ခဲ့ပြီး ရှည်လျားသောနယ်ပယ်ပရိုတိုကော အမှားရှာပြင်ခြင်းကို ဖယ်ရှားခဲ့သည်။

●  ဘေးကင်းသော့ချိတ်များ — မီးအချက်ပြပိတ်ခြင်း၊ အေးခဲနေသောရေကွိုင်များအတွက် အေးခဲခြင်းကာကွယ်ခြင်း၊ လျှပ်စစ်အပူပေးကိရိယာများအတွက် လေဝင်လေထွက်ကောင်းမွန်သည့်ကြားရော့များ — ကို စာရွက်စာတမ်းအထောက်အထားစိစစ်မှုဖြင့် စက်ရုံတွင် hardwire တပ်ဆင်ထားပြီး တင်းကျပ်သောလေဆိပ်အာဏာပိုင်များ၏ဘေးကင်းရေးလိုအပ်ချက်များကို ကျေနပ်စေပါသည်။

●  လေဆိပ်ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့အတွက် ရိုးရှင်းသော အော်ပရေတာသင်တန်းနှင့် အပိုပစ္စည်းများ သိုလှောင်ခြင်း 48 AHUs အားလုံးတွင် တစ်သမတ်တည်းရှိသော ဘောင်ဒီဇိုင်း။

ဖြန့်ကျက်

အအေးပေးစက်များ၊ ပန့်များ၊ AHU များနှင့် စွမ်းအင်ပြန်လည်ရယူသည့်စနစ်များ အကျုံးဝင်သော HVAC Control Panels ရှစ်ဆယ့်ခြောက်ခုကို ထုတ်လုပ်ပြီး ပေးပို့ခဲ့ပါသည်။ အကန့်အရွယ်အစားများသည် သေးငယ်သော လေဝင်လေထွက်ယူနစ်များအတွက် ကျစ်လစ်သိပ်သည်းသော နံရံကပ်အကန့်များမှ 160kW AHU များအတွက် ပေါင်းစပ်ထားသော 160kW AHUs အတွက် ဘက်စုံကြမ်းပြင်-မတ်တပ်ရပ်ဗီဒိုများအထိ ကွဲပြားသည်။ အကန့်များအားလုံးသည် ဒေသတွင်းအော်ပရေတာဝင်ရောက်ခွင့်အတွက် BACnet/IP ဆက်သွယ်ရေးတံခါးပေါက်များနှင့် တံခါးတပ်ဆင်ထားသော HMI ထိတွေ့မျက်နှာပြင်များကို ထည့်သွင်းထားသည်။ အကန့်များကို အကြိုပရိုဂရမ်ပြုလုပ်ပြီး FAT-စမ်းသပ်ပြီး ချိတ်ဆက်ထားသည့်အတိုင်း တည်ဆောက်ထားသည့် ဝါယာကြိုးပုံချပ်များ၊ ထိန်းချုပ်ကိရိယာ လော့ဂျစ်ပရင့်ထုတ်ခြင်းများနှင့် FAT လက်မှတ်များ အပါအဝင် အကန့်တစ်ခုစီ၏ စာရွက်စာတမ်းအစုံအလင်ပါရှိသည်။

ရလဒ်များ

●  စက်တွင်းလုပ်ငန်းစတင်ချိန်ကို သမားရိုးကျ site-fabricated panels များပေါ်အခြေခံ၍ ဘတ်ဂျက်ခန့်မှန်းချက်များနှင့် နှိုင်းယှဉ်ပါက 50% ခန့် လျှော့ချခဲ့ပြီး terminal သည် ၎င်း၏ဖွင့်ချိန်ပြည့်မီစေရန် ကူညီပေးပါသည်။

●  စက်ရုံ FAT ပရိုဂရမ်သည် အကြိုစမ်းသပ်စဉ်အတွင်း ယုတ္တိဗေဒဆိုင်ရာ ကွဲလွဲမှုများကို 12 ဆင့်ခွဲခြားသတ်မှတ်ပြီး ပြုပြင်ခဲ့သည် — စျေးကြီးသောဆိုက်တွင်းပြဿနာဖြေရှင်းမှုအတွင်း အခြားပြဿနာများ ပေါ်ပေါက်လာမည်ဖြစ်သည်။

●  လေဆိပ် BMS နှင့် အပြည့်အဝ BACnet ပေါင်းစည်းမှုကို အကန့် 86 ခုစလုံးက လည်ပတ်ဒေတာကို အစီရင်ခံပြီး ကြီးကြပ်ရေးအမိန့်များကို လက်ခံခြင်းဖြင့် အကန့်အားဖြည့်ပြီး သုံးပတ်အတွင်း အောင်မြင်ခဲ့ပါသည်။

●  လည်ပတ်မှုပထမနှစ်တွင်၊ BMS မှတ်တမ်းတင်ထားသောဒေတာသည် စက်ရုံများအဖွဲ့အား အအေးခံထားသောရေအပူချိန်ပြန်လည်သတ်မှတ်မှုအချိန်ဇယားများကို အကောင်းဆုံးဖြစ်အောင်လုပ်ဆောင်နိုင်ခဲ့ပြီး မူလဒီဇိုင်းအခြေခံနှင့်နှိုင်းယှဉ်ပါက chiller စက်ရုံစွမ်းအင်သုံးစွဲမှု 12% လျှော့ချမှုကို ရရှိခဲ့သည်။

●  လေဆိပ်၏ပြုပြင်ထိန်းသိမ်းမှုကန်ထရိုက်တာသည် ထိရောက်သောအဖွဲ့နှင့်ရင်းနှီးကျွမ်းဝင်မှုအတွက် စံချိန်စံညွှန်းသတ်မှတ်ထားသောဘောင်ဒီဇိုင်းနှင့် ပြည့်စုံသောစာရွက်စာတမ်းများကို credit ပေးကာ ပြုပြင်မှုအနည်းငယ်မျှသာလုပ်ဆောင်ခဲ့ကြောင်း အစီရင်ခံခဲ့သည်။
