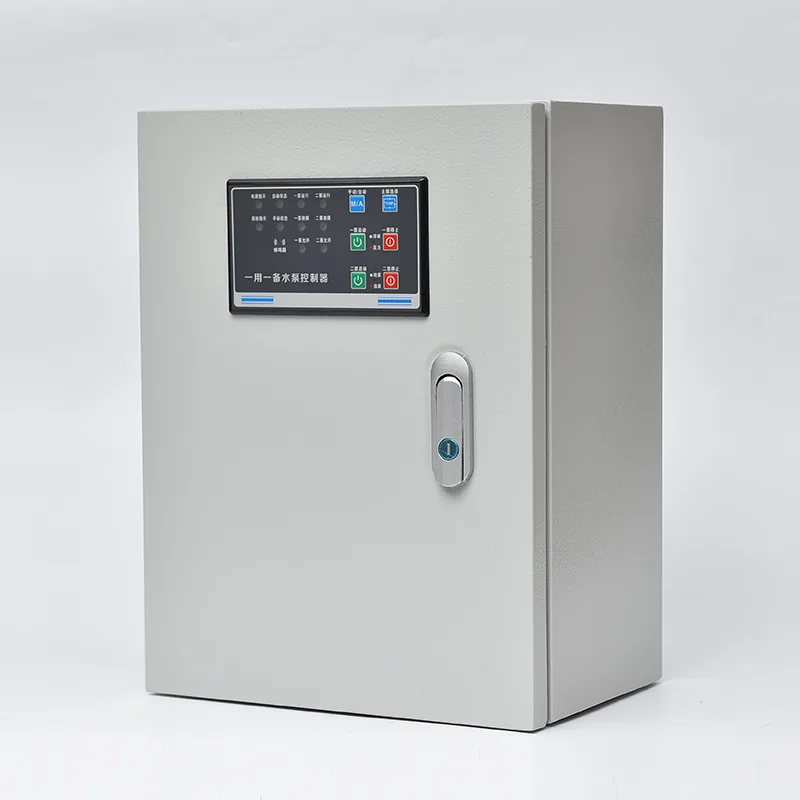

Water Treatment Pump Control Panel

တရုတ်နိုင်ငံ၏ ထိပ်တန်းထုတ်လုပ်သူ CSIVEI မှ အရည်အသွေးကောင်းမွန်သော ရေသန့်စင်ရေးပန့်များကို ဝယ်ယူပါ။ ၎င်းသည် အဝင် circuit breakers၊ pump contactors သို့မဟုတ် soft starters၊ overload relays၊ programmable logic controller သို့မဟုတ် dedicated pump controller နှင့် level sensor interfaces များကို floor-standing သို့မဟုတ် wall-mount enclosure တစ်ခုတည်းတွင် ပေါင်းစပ်ထားသည်။ ပါဝါအဆင့်သတ်မှတ်ချက်များသည် 0.75 kW မှ 250 kW တွင် 380–480 V သုံးဆင့်ရှိသည်။ Liquid level detection သည် float switches၊ hydrostatic pressure transmitters သို့မဟုတ် ultrasonic sensors များမှ inputs များကို လက်ခံသည် — controller သည် sump အားဖြည့်သည်နှင့်အမျှ duty pump ကို အလိုအလျောက်စတင်ပြီး၊ single-pump စွမ်းရည်ထက်ကျော်လွန်ပါက assist pump ကိုယူဆောင်လာပြီး၊ အဆင့်များဆက်လက်တက်လာပါက high-level alarm outputs ကို အသက်သွင်းပါသည်။ အလိုအလျောက် အလှည့်ကျလုပ်ဆောင်မှုတစ်ခုသည် စက်လည်ပတ်ချိန် သို့မဟုတ် စတင်လည်ပတ်မှုတစ်ခုစီအပေါ်အခြေခံ၍ ခဲပန့်အခန်းကဏ္ဍကို လှည့်ပတ်ကာ စက်ပိုင်းဆိုင်ရာဝတ်ဆင်မှုကို ဟန်ချက်ညီစေသည်။ ပန့်ပတ်လမ်းတိုင်းသည် ဝန်ပိုခြင်း၊ ဝါယာရှော့ဖြစ်ခြင်း၊ အဆင့်ဆုံးရှုံးမှုနှင့် အဆင့်ပြောင်းပြန်လှန်ခြင်းမှ တစ်ဦးချင်း အကာအကွယ်ပေးထားသည်။ မိလ္လာခွန်အတွက် သီးခြားကာကွယ်မှုများ—ဥပမာ- တံဆိပ်ယိုစိမ့်မှုစောင့်ကြည့်ခြင်း၊ အပူချိန်စောင့်ကြည့်ခြင်းနှင့် လျှပ်စီးကြောင်း သို့မဟုတ် ဝန်ပိုတင်ခြင်းပရိုဖိုင်မှတစ်ဆင့် ပန့်ပိတ်ခြင်းစသည့်—မော်တာပျက်စီးမှုမဖြစ်ပွားမီ ပြဿနာများကိုဖမ်းဆုပ်ရန် ပေါင်းစပ်ထားသည်။ တံခါးတပ်ထားသည့် HMI သည် စုပ်ခွက်အဆင့်၊ ပန့်အခြေအနေ၊ လည်ပတ်ချိန်နှင့် အမှားမှတ်တမ်းကို ပြသသည်။ Modbus RTU/TCP သို့မဟုတ် စိတ်ကြိုက်ရွေးချယ်နိုင်သော 4G တံခါးပေါက်မှတစ်ဆင့် ဆက်သွယ်ရေးသည် အဝေးထိန်းစောင့်ကြည့်ခြင်းနှင့် SCADA ပေါင်းစပ်မှုကို လုပ်ဆောင်ပေးသည်။ အရံအတားသည် ပြင်ပတွင် တပ်ဆင်ရန်အတွက် IP55 စံနှုန်း သို့မဟုတ် IP65 အဆင့်သတ်မှတ်ထားသော သံချေးတက်ခြင်းအမှုန့်အလွှာဖြင့် သွပ်ရည်စိမ်စတီးလ်ကို အသုံးပြုထားသည်။

စံပြအသုံးချမှုများ

မြူနီစီပယ် မိလ္လာဓာတ်လှေကားစခန်းများမှ စက်မှုအညစ်အကြေးများကို ကိုင်တွယ်ခြင်းအထိ၊ ရေသန့်စင်မှုပန့်ထိန်းချုပ်ရေးအဖွဲ့သည် အလိုအပ်ဆုံးရေဆိုးပတ်ဝန်းကျင်အတွက် အလိုအလျောက်၊ ပိုင်ရှင်မဲ့ ပန့်များကို စီမံခန့်ခွဲပေးပါသည်။

မြူနီစီပယ် မိလ္လာဓာတ်လှေကားစခန်းများ

မြို့ပြရေဆိုးမြောင်းကွန်ရက်များသည် မြေနိမ့်ပိုင်းစုစည်းနေရာများမှ ရေဆိုးများကို ဆွဲငင်အား ပင်မများ သို့မဟုတ် သန့်စင်ရေးစက်ရုံများအဖြစ်သို့ မြှင့်တင်ရန် ဓာတ်လှေကားစခန်းများကို အားကိုးသည်။ ထိန်းချုပ်အကန့်သည် စိုစွတ်သောရေတွင်းပုံစံဖွဲ့စည်းမှုတွင် ရေငုပ်သွင်းနိုင်သော ပန့်တစ်ခုမှ လေးခုကို စီမံခန့်ခွဲပြီး နေ့စဉ်အသုံးပြုမှုပုံစံများနှင့် ကွဲပြားသောကြောင့် စုပ်စက်လည်ပတ်မှုကို အလိုအလျောက်ချိန်ညှိပေးသည်။ အဆင့်မြင့်မားသော အချက်ပေးအထွက်များသည် ဗဟို SCADA အကြောင်းကြားချက်အတွက် တယ်လီမီတာစနစ်သို့ ချိတ်ဆက်ထားပြီး၊ အလှည့်အပြောင်းလုပ်ဆောင်ချက်သည် တပ်ဆင်ထားသော ရေယာဉ်စုတစ်လျှောက် ဟန်ချက်ညီသော ပန့်ပတ်ဝတ်ဆင်မှုကို သေချာစေသည်။

ရေဆိုးသန့်စင်ရေးစက်ရုံများ

ကုသရေးစက်ရုံများအတွင်း၊ ပန့်စခန်းများသည် မိလ္လာအစိမ်းစားသုံးမှု၊ မူလအမှိုက်လွှဲပြောင်းမှု၊ အသက်သွင်းပြီး စွန့်ပစ်ပစ္စည်းများ ပြန်လည်ရောက်ရှိခြင်းနှင့် ကုသထားသော စွန့်ပစ်ပစ္စည်းများကို ကိုင်တွယ်ပါသည်။ အကန့်သည် စဉ်ဆက်မပြတ်တာဝန်ယူသည့်အသုံးအဆောင်များတွင် submersible motor ချို့ယွင်းမှုကိုကာကွယ်ရန် အရေးကြီးသော seal ယိုစိမ့်မှုနှင့် bearing temperature အတွက် ပေါင်းစပ်စောင့်ကြည့်မှုနှင့်အတူ ပန့်အစုံကို သီးခြားစီစီမံခန့်ခွဲသည်။ SCADA စက်ရုံနှင့် ဆက်သွယ်ရေးသည် အချိန်နှင့်တစ်ပြေးညီ စီးဆင်းမှု၊ စွမ်းအင်နှင့် အမှားအယွင်းဒေတာတို့ကို ပံ့ပိုးပေးသည်။

Industrial Effluent & Process Wastewater

အစားအသောက်ပြုပြင်ခြင်း၊ ဓာတုဗေဒ၊ အထည်အလိပ်နှင့် သတ္တုတူးဖော်ခြင်းလုပ်ငန်းများသည် စံပန့်ထိန်းချုပ်မှုများကို စိန်ခေါ်သည့် လက္ခဏာများဖြစ်သော အညစ်အကြေးများ — အဆိပ်သင့်သောအရည်များ၊ အစိုင်အခဲများပါဝင်မှု၊ မြင့်မားသောအပူချိန်၊ သို့မဟုတ် အသားမျှင်ပစ္စည်းများ။ အော်ပရေတာဝင်ရောက်စွက်ဖက်မှုမတောင်းဆိုမီ ပန်ကာအတားအဆီးများကို ရှင်းလင်းရန်အတွက် အကန့်၏မော်တာကာကွယ်ရေးပရိုဖိုင်များကို စောစောစီးစီးသိရှိနိုင်စေရန် ချိန်ညှိနိုင်သည်။

ကုန်သွယ်လုပ်ငန်းခွန်နှင့် လူနေအိမ်ရာ ရှုပ်ထွေးသော Pump စခန်းများ

ကြီးမားသော ရုံးခန်းပန်းခြံများ၊ စျေးဝယ်စင်တာများနှင့် စည်ပင်သာယာရေမြောင်းအဆင့်အောက် လည်ပတ်နေသော တာဝါပေါင်းများစွာရှိသော လူနေအဆောက်အအုံများသည် ယုံကြည်စိတ်ချရသော အောက်ထပ် sump pump ထိန်းချုပ်မှု လိုအပ်ပါသည်။ အကန့်သည် အဆောက်အဦစီမံခန့်ခွဲမှုစနစ်သို့ ချိတ်ဆက်ထားသော အဆင့်မြင့် အချက်ပေးအထွက်များဖြင့် အပြည့်အဝ အလိုအလျောက် လည်ပတ်မှုကို ပံ့ပိုးပေးကာ သိမ်းပိုက်ထားသော နေရာများအတွင်းသို့ မိလ္လာအရန်ကူးယူခြင်း အန္တရာယ်မရှိစေပါ။ ၎င်း၏ကျစ်လစ်သိပ်သည်းသောနံရံ-တပ်ဆင်ဖွဲ့စည်းမှုပုံစံသည် စီးပွားရေးလုပ်ငန်းသုံးမြေအောက်ခန်းများ၏ ကန့်သတ်ထားသောအပင်အခန်းနေရာနှင့်ကိုက်ညီသည်။

Stormwater & Flood Control Pumping

မိုးသည်းထန်စွာရွာသွန်းနေချိန်တွင် မိုးသည်းထန်စွာရွာသွန်းနေချိန်တွင် ရေစီးရေလာကို စီမံခန့်ခွဲသည့် မုန်တိုင်းစခန်းများသည် ခေတ္တရပ်နားထားရသည့် အချိန်ကာလကြာမြင့်ပြီး ရုတ်တရက် ပြင်းထန်စွာဝင်ရောက်လာသောကြောင့်ဖြစ်သည်။ အကန့်သည် မိုးမုဒ်စဖွင့်ခြင်းအစီအစဉ်ကို ပေးဆောင်သည်- မိုးရေချိန်တိုင်းကိရိယာမှ မုန်တိုင်းအစပျိုးမှုကို လက်ခံရရှိသောအခါ သို့မဟုတ် ရေတွင်းအဆင့်တက်လာသောအခါ၊ ပန့်များအားလုံးသည် ဦးစားပေး-စသည့် အစီအစဉ်သို့ ရောက်ရှိလာပါသည်။ သက်တမ်းတိုးသော မုန်တိုင်းစုပ်ထုတ်စဉ်အတွင်း အလျင်အမြန် အစားထိုးလဲလှယ်ခြင်းသည် အပူဝန်အပြည့်ကို သယ်ဆောင်ခြင်းမှ မည်သည့်ပန့်တစ်ခုတည်းကိုမဆို တားဆီးပေးသည်။

အဝေးထိန်းနှင့် ပိုင်ရှင်မဲ့ တပ်ဆင်မှုများ

ကျေးလက် သို့မဟုတ် ပြန့်ကျဲနေသည့်နေရာများရှိ မိလ္လာစုပ်စက်များသည် ဘောင်၏ အပြည့်အဝ အလိုအလျောက်စနစ်နှင့် အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်ခြင်းစွမ်းရည်မှ အကျိုးခံစားခွင့်ရှိသည်။ Built-in 4G ဂိတ်ဝေး သို့မဟုတ် ရေဒီယိုတယ်လီမီတာကြားခံသည် ပန့်အခြေအနေ၊ စုပ်ခွက်အဆင့်နှင့် အချက်ပေးအချက်အလက်များကို ဗဟိုလုပ်ငန်းဆောင်တာစင်တာသို့ ပို့ပေးသည်။ အော်ပရေတာများသည် နှိုးဆော်ချက်များကို အသိအမှတ်ပြုကာ အဝေးမှ ခရီးစဉ်များကို ပြန်လည်သတ်မှတ်နိုင်ပြီး ကီလိုမီတာရာနှင့်ချီဝေးသော ဘူတာများသို့ ဆိုက်လည်ပတ်မှု ကုန်ကျစရိတ်နှင့် နှောင့်နှေးမှုကို သိသိသာသာ လျှော့ချနိုင်သည်။

ပညာရပ်ဆိုင်ရာ နက်နက်ရှိုင်းရှိုင်း ထိုးဆင်းခြင်း။

Water Treatment Pump Control Panel သည် အဆင့်အခြေခံ ပန့်ဆက်ခြင်း ၊ မိလ္လာတာဝန် သီးသန့် မော်တာ ကာကွယ်ရေး နှင့် စက်ရုံမှ စမ်းသပ်ထားသော တပ်ဆင်မှု တစ်ခုတည်းတွင် ခိုင်ခံ့သော ပတ်ဝန်းကျင် တင်းမာမှုကို ပေါင်းစပ်ထားသည်။

Level Detection နှင့် Pump Sequencing

controller သည် float switches များမှ တစ်ခု သို့မဟုတ် အများအပြား အဆင့်အချက်ပြမှုများကို လက်ခံသည် (ပုံမှန်အားဖြင့် အဆင့်လေးဆင့်- ရပ်တန့်ခြင်း၊ ခဲပန့်စတင်ခြင်း၊ လပ်စုပ်ခြင်းစတင်ခြင်း၊ မြင့်မားသောအချက်ပေးသံ) သို့မဟုတ် hydrostatic pressure transmitter သို့မဟုတ် ultrasonic အာရုံခံကိရိယာမှ ဆက်တိုက် 4-20 mA analogue input ကို လက်ခံပါသည်။ sump level သည် lead start point သို့ တက်လာသောအခါ၊ duty pump စတင်ပါသည်။ ဝင်ထွက်နှုန်းသည် single-pump discharge rate ထက်ကျော်လွန်နေပြီး၊ အဆင့်သည် lag start point သို့ ဆက်လက်တက်လာပါက၊ controller သည် assist pump ကို စတင်သည်။ အဆင့်မှတ်တိုင်သို့ ကျဆင်းသွားသောအခါ ပန့်များအားလုံး ရပ်တန့်သွားသည်။ မြင့်မားသောအဆင့်နှိုးဆော်သံသည် စုပ်ခွက်သည် အရေးကြီးသောအဆင့်သို့ရောက်ရှိပါက — စုပ်ယူနိုင်မှုထက်ကျော်လွန်ဝင်ရောက်မှု သို့မဟုတ် ပန့်ပြတ်တောက်မှုကို ညွှန်ပြသည့် — နှင့် ဤအချက်ပြမှုကို ဦးစားပေးအချက်ပြမှုအဖြစ် တယ်လီမီတာစနစ်သို့ ပို့လွှတ်မည်ဖြစ်သည်။ သတ်မှတ်နိုင်သော run-on timer သည် discharge line ကိုရှင်းလင်းရန် stop point သို့ရောက်ရှိပြီးနောက် ပန့်များကို ခေတ္တလည်ပတ်စေပြီး အစိုင်အခဲများစုပုံလာခြင်းကို ကာကွယ်ပေးပါသည်။

အလိုအလျောက် အစားထိုးခြင်းနှင့် တာဝန်စီမံခန့်ခွဲမှု

ထိန်းချုပ်ကိရိယာသည် စုပ်စက်စက်ဝန်းတစ်ခုစီတွင် ခဲပန့်သတ်မှတ်ခြင်းကို သို့မဟုတ် ချိန်ညှိနိုင်သော လည်ပတ်နာရီအခြေခံဖြင့် ပြောင်းလဲသည်။ အလှည့်အပြောင်းသည် ရပ်တန့်သည့်မှတ်တိုင်တွင် ဖြစ်ပေါ်သည် — လက်ရှိစက်ဝန်းပြီးဆုံးပြီးနောက်၊ အစီအစဥ်ရှိ နောက်ပန့်သည် ခဲဖြစ်လာသည်။ ခဲပန့်ကို စတင်ရန် ပျက်ကွက်ပါက သို့မဟုတ် လည်ပတ်နေစဉ်အတွင်း လည်ပတ်မှု ပျက်ကွက်ပါက၊ ထိန်းချုပ်သူသည် နောက်ရရှိနိုင်သည့် ပန့်ကို ခဲအဖြစ် အလိုအလျောက် သတ်မှတ်ကာ ချို့ယွင်းနေသော ပန့်ကို လော့ခ်ချကာ အချက်ပေးသံကို ဖန်တီးနေစဉ် ၎င်းကို ချက်ချင်း စတင်သည်။ အော်ပရေတာဝင်ရောက်စွက်ဖက်မှုမရှိဘဲ ဤအလိုအလျောက်ပြောင်းလဲခြင်းမှ ဆက်တိုက် ဘူတာရုံလည်ပတ်မှုကို သေချာစေသည်။

Sewage-Specific Motor Protection

ပုံမှန်ဝန်ပိုအားနှင့် တာတိုပတ်လမ်းကာကွယ်မှုအပြင်၊ panel သည် submersible မိလ္လာပန့်များ၏ ချို့ယွင်းမှုမုဒ်များနှင့် အံဝင်ခွင်ကျရှိသော အကာအကွယ်များပါရှိသည်။ Seal leakage detection သည် pump ၏ oil chamber သို့မဟုတ် seal cavity ရှိ conductivity sensor ကိုအသုံးပြုသည်။ ရေဝင်ရောက်မှုကို တွေ့ရှိပါက၊ မော်တာအကွေ့အကောက်များ မပျက်စီးမီ ပြုပြင်ထိန်းသိမ်းမှုအချိန်ဇယားကို ခွင့်ပြုပေးသည့် အကန့်သည် သတိပေးချက်တစ်ခု ထွက်ပေါ်လာပြီး — နှင့် ယိုစိမ့်မှုမှာ အရေးကြီးသည့်အဆင့်သို့ရောက်ပါက ပန့်ကို လည်ပတ်ရန် စီစဉ်သတ်မှတ်နိုင်သည်။ Bearing temperature monitoring သည် pump motor တွင် ထည့်သွင်းထားသော PTC သာမိုစတာ သို့မဟုတ် PT100 input များကို လက်ခံသည်။ အပူချိန်လွန်ကဲခြင်းသည် ပြင်းထန်မှုပေါ်မူတည်၍ အချက်ပေးသံ သို့မဟုတ် ခရီးတစ်ခုဖြစ်စေသည်။ Pump blockage protection သည် motor current profileing ကိုအသုံးပြုသည်- အကယ်၍ controller သည် ပုံမှန်လည်ပတ်နေသောကြိုးအောက်ရှိ လျှပ်စီးကြောင်းရုတ်တရက်ကျဆင်းသွားသည်ကိုတွေ့မြင်ရပြီး ပိတ်ဆို့ထားသော သို့မဟုတ် snagged impeller run light ကို ညွှန်ပြပါက၊ ၎င်းသည် နှိုးဆော်ခြင်းမပြုမီ configureable reverse-and-retry cycle (အတားအဆီးကိုရှင်းလင်းရန် တစ်ခု သို့မဟုတ် တစ်ခုထက်ပို၍တိုတောင်းသောပြောင်းပြန်လမ်းကြောင်းပြေးခြင်း) ကို စတင်သည်။

စတင်ခြင်းနည်းလမ်းများ

အကန့်သည် ပန့်မော်တာအရွယ်အစားနှင့် ဆိုက်ထောက်ပံ့မှုကန့်သတ်ချက်များနှင့် စတင်သည့်နည်းလမ်းနှင့် ကိုက်ညီသည်။ 7.5 kW ခန့်အထိ သေးငယ်သော ပန့်များကို တိုက်ရိုက်ချိတ်ဆက်နိုင်သည်။ Star-delta စတင်ခြင်းသည် အလယ်အလတ် ပါဝါပန့်များအတွက် inrush လျော့နည်းစေသည်။ ထောက်ပံ့မှုဗို့အားကျဆင်းမှုကို ထိန်းချုပ်ရမည်ဖြစ်ပြီး ရုတ်ခြည်းစတင်ခြင်းမှ ရှောင်ရှားရန် လိုအပ်သည့် Soft starters များကို Soft starters များကို သတ်မှတ်ထားသည်။ VFD များကို ပုံသေအဖွင့်အပိတ်မှတ်တိုင်များကြား စက်ဘီးစီးခြင်းထက် တစ်သမတ်တည်း စိုစွတ်သောရေတွင်းအဆင့်ကို ထိန်းသိမ်းထားရန်အတွက် ပြောင်းလဲမှုအမြန်နှုန်းဖြင့် လုပ်ဆောင်ရန် လိုအပ်သည့်နေရာတွင် အသုံးပြုသည် — ဥပမာအားဖြင့်၊ အဝင်အထွက်နှုန်းနှင့် ကိုက်ညီသော ပန့်အမြန်နှုန်းကို ချိန်ညှိပါ။

ပါဝါနှင့် လုံခြုံမှုကို ထိန်းချုပ်ပါ။

အထူးထိန်းချုပ်ထရန်စဖော်မာသည် ထိန်းချုပ်ကိရိယာ၊ HMI၊ အာရုံခံကိရိယာများနှင့် အချက်ပြဆားကစ်များအတွက် 24 VAC သို့မဟုတ် 24 VDC ကို ထောက်ပံ့ပေးသည် — မော်တာပါဝါလမ်းကြောင်းမှ အပြည့်အဝခွဲထားသည်။ ပန်နယ်တံခါးပေါ်ရှိ အရေးပေါ် ရပ်တန့်ထားသော ခလုတ်များကို စက်ဖြင့် စုပ်ထုတ်သည့် ပါဝါကို ခွဲထုတ်ပါ။ ပြင်ပဘေးကင်းလုံခြုံရေးကြားရော့ကွင်းတစ်ခုသည် စိုစွတ်သောရေတွင်းဓာတ်ငွေ့ရှာဖွေတွေ့ရှိမှု၊ ဘုံဘိုင်စခန်းဝင်ပေါက်ရှိ တံခါးသော့ခတ်မှုများနှင့် အထက်ရေစီးကြောင်းဆိုင်ရာ ကိရိယာများမှ အပူကာကွယ်မှုတို့မှ ထည့်သွင်းမှုများကို လက်ခံသည်။

HMI နှင့် အော်ပရေတာ အင်တာဖေ့စ်

တံခါးတပ်ထားသော စာသားပြကွက် သို့မဟုတ် ရောင်စုံထိတွေ့မျက်နှာပြင်သည် အချိန်နှင့်တပြေးညီ စုပ်ယူမှုအဆင့်၊ စုပ်စက်အခြေအနေ၊ လည်ပတ်ချိန်နာရီ၊ စတင်ရေတွက်မှု၊ မော်တာလက်ရှိနှင့် အချိန်တံဆိပ်ရိုက်နှိပ်ထားသော မှားယွင်းမှုမှတ်တမ်းပါရှိသည့် အချိန်နှင့်တပြေးညီ အချက်ပြမှုတို့ကို ပံ့ပိုးပေးပါသည်။ အင်တာဖေ့စ်သည် ပြုပြင်ထိန်းသိမ်းမှုအတွက် လူကိုယ်တိုင် စုပ်စက်ထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်၊ မတော်တဆ လက်ဖြင့် လော့ခ်ကျခြင်းကို ကာကွယ်ရန် ပြုပြင်နိုင်သော အချိန်ကုန်ပြီးနောက် အလိုအလျောက် ပြန်လည်ရယူခြင်းဖြင့် ပံ့ပိုးပေးပါသည်။ ပါရာမီတာ ချိန်ညှိခြင်း — အဆင့်သတ်မှတ်မှတ်များ၊ အဖွင့်အချိန်တိုင်းကိရိယာများ၊ အစားထိုးမုဒ် — သည် စကားဝှက်ဖြင့် ကာကွယ်ထားသည်။

အဝေးထိန်း

Standard RS485 Modbus RTU သည် pump station telemetry ယူနစ်များနှင့် ချိတ်ဆက်သည်။ စိတ်ကြိုက်ရွေးချယ်နိုင်သော 4G သို့မဟုတ် Ethernet cloud gateway သည် ပန့်အခြေအနေ၊ အဆင့်ဒေတာ၊ စွမ်းအင်သုံးစွဲမှုနှင့် နှိုးစက်တွန်းအားပေး အသိပေးချက်များကို တိုက်ရိုက်ဝဘ်နှင့် စမတ်ဖုန်းသို့ ဝင်ရောက်ခွင့်ပေးသည်။ ပန့်ချို့ယွင်းမှုတစ်ခုစီအတွက် ခြောက်သွေ့သောအဆက်အသွယ်အချက်ပေးသံအထွက်တစ်ခုနှင့် သာမန်အဆင့်မြင့်အခြေအနေသည် ကွန်ရက်အခြေပြုနှိုးစက်ထက် ဦးစားပေးအဖြစ် တယ်လီမီတာစနစ်သို့ ပုံမှန်အားဖြင့် hardwired ချိတ်ဆက်ထားသည်။

အကာအရံများနှင့် တိုက်စားမှုကာကွယ်ရေး

မိလ္လာစုပ်စက်များသည် ဟိုက်ဒရိုဂျင်ဆာလ်ဖိုက်၊ စိုထိုင်းဆနှင့် အချို့သောကိစ္စများတွင် ဓာတုအငွေ့များ အဆိပ်သင့်သောလေထုကို ရှိနေသည်။ အရံအတားကို ဓာတုခံနိုင်ရည်ရှိသော အမှုန့်ကုတ်အချောဖြင့် သွပ်ရည်စိုစတီးဖြင့် ပြုလုပ်ထားသည်။ IP55 သည် စံနှုန်းဖြစ်သည်။ ဖိသိပ်ထားသော ဂလင်းများမှတစ်ဆင့် အလုံပိတ်ထားသော ကေဘယ်လ်ဝင်ရောက်မှုနှင့်အတူ IP65 ကို ပြင်ပ သို့မဟုတ် ထိတွေ့တပ်ဆင်မှုများအတွက် သတ်မှတ်ထားသည်။ လေဝင်လေထွက်စစ်ထုတ်ခြင်းများသည် H₂S ထိတွေ့မှုထင်ရှားသည့်နေရာတွင် activated ကာဗွန်မီဒီယာကိုအသုံးပြုသည်။ အတွင်းပိုင်း သတ္တုလုပ်ငန်းအားလုံးသည် သံပြား သို့မဟုတ် သံမဏိများဖြင့် ပြုလုပ်ထားပြီး PCB များသည် အစိုဓာတ်နှင့် အဆိပ်သင့်ဓာတ်ငွေ့များကို လိုက်လျောညီထွေစွာ ဖုံးအုပ်ထားသည်။

အမေးများသောမေးခွန်းများ

Q1- ဘယ်အဆင့်အာရုံခံကိရိယာတွေက panel ကလက်ခံနိုင်သလဲ၊ အဆင့်ဘယ်လောက်အထိ ထိန်းချုပ်နိုင်သလဲ။

panel သည် float switches (ပုံမှန်အားဖြင့် discrete အဆင့် လေးခု)၊ hydrostatic pressure transmitter (4-20 mA) သို့မဟုတ် ultrasonic အာရုံခံကိရိယာများကို လက်ခံပါသည်။ discrete floats ဖြင့်၊ ထိန်းချုပ်မှုအဆင့်များသည် ရပ်သွားသည်၊ ခဲပန့်စတင်မှု၊ lag pump စတင်မှုနှင့် မြင့်မားသောအချက်ပေးသည်။ analogue အာရုံခံကိရိယာဖြင့်၊ ဤ setpoints များကို controller တွင် တိုက်ရိုက်ပရိုဂရမ်ပြုလုပ်ထားပြီး ပိုကြီးသောပြောင်းလွယ်ပြင်လွယ်နှင့် အဝေးထိန်းညှိနိုင်မှုကို ပေးစွမ်းသည်။

Q2- အစုတ်များနှင့် အစိုင်အခဲများမှ စုပ်ထုတ်မှုကို အကန့်သည် မည်သို့ကိုင်တွယ်သနည်း။

Controller သည် မော်တာ၏ လျှပ်စီးကြောင်းကို စဉ်ဆက်မပြတ် စောင့်ကြည့်သည်။ အကယ်၍ လက်ရှိ ပုံမှန် pumping band အောက်တွင် သိသိသာသာ ကျဆင်းသွားပါက၊ controller သည် ဖြစ်နိုင်ချေရှိသော ပိတ်ဆို့ခြင်းကို ဖော်ထုတ်ပြီး အလိုအလျောက် နောက်ပြန်-ပြန်ကြိုးစားသည့် sequence ကို စတင်သည်။ အတားအဆီးများကို ဖယ်ရှားရန် ပန့်ကို နောက်ပြန်လှည့်ကာ ခဏတာ လည်ပတ်ပြီးနောက် ရှေ့သို့ ပြန်လည်စတင်သည်။ ကြိုးစားမှုအောင်မြင်ပြီး လက်ရှိပုံမှန်ပြန်ဖြစ်ပါက လုပ်ဆောင်ချက်ကို ဆက်လက်လုပ်ဆောင်ပါ။ ပြင်ဆင်ထားသော အကြိမ်အရေအတွက်များပြီးနောက် ပိတ်ဆို့ခြင်း ဆက်လက်ရှိနေပါက၊ ပန့်ကို လော့ခ်ချပြီး အချက်ပေးစနစ်ကို ထုတ်ပေးပါသည်။

Q3- လည်ပတ်နေစဉ် Duty Pump ပျက်သွားရင် ဘာဖြစ်မလဲ။

ထိန်းချုပ်ကိရိယာသည် မအောင်မြင်သောပန့်ကို မရနိုင်ဟု ချက်ချင်းသတ်မှတ်သတ်မှတ်သည်၊ လည်ပတ်မှုအပိုင်းတွင် နောက်ထပ်ရရှိနိုင်သည့်ပန့်ကို ရွေးချယ်ကာ စတင်ကာ အမှားအယွင်းအချက်ပေးသံကို မြှင့်ပေးသည်။ ဤအလိုအလျောက်ပြောင်းလဲမှုသည် နှောင့်နှေးခြင်းမရှိဘဲ စုပ်ယူမှုကို ဆက်လက်လုပ်ဆောင်ကြောင်း သေချာစေသည်။ နှိုးစက်ကို အသိအမှတ်ပြုပြီး အမှားအယွင်းကို မရှင်းလင်းမချင်း ချို့ယွင်းနေသော ပန့်ကို သော့ခတ်ထားဆဲဖြစ်သည်။

Q4- အလှည့်အပြောင်းက ဘယ်လိုအလုပ်လုပ်သလဲ၊ အဲဒါကို run-hour-rotation အဖြစ် သတ်မှတ်လို့ရပါသလား။

ပြီးပြည့်စုံသော စုပ်စက်လည်ပတ်မှုတစ်ခုစီတိုင်းပြီးနောက်၊ သို့မဟုတ် ပြင်ဆင်သတ်မှတ်နိုင်သော လည်ပတ်-နာရီသတ်မှတ်မှုတစ်ခုပြီးနောက် ပန့်သည် ခဲအဖြစ်လုပ်ဆောင်သည့် အလှည့်အပြောင်းများ။ လည်ပတ်နာရီအခြေပြု လှည့်ခြင်းသည် ပန့်များအားလုံးတွင် စက်ပိုင်းဆိုင်ရာ ဝတ်ဆင်မှုနှင့် တံဆိပ်ခတ်ခြင်းသက်တမ်းကို ညီမျှစေသည်။ စုပ်ခွက်လွတ်နေချိန်တွင် ရပ်တန့်သည့်အမှတ်တွင် အစားထိုးမှုဖြစ်ပေါ်သည်၊ ထို့ကြောင့် အပြောင်းအလဲကာလတွင် အဆင့်မြင့်ဖြစ်ရပ်များ ဖြစ်နိုင်ချေမရှိပါ။

Q5- မည်သည့်ဆက်သွယ်ရေးနှင့် အဝေးထိန်းအချက်ပေးရွေးချယ်စရာများ ပါဝင်သနည်း။

အကန့်မှ ပံ့ပိုးပေးသည်- ဘုံနှိုးစက်အတွက် ဗို့အားမပါသော relay အဆက်အသွယ်များ၊ မြင့်မားသောအဆင့်အချက်ပေးနှိုးဆော်ချက်နှင့် တစ်ဦးချင်းပန့်ချို့ယွင်းချက် (မာ့ဒ်ကြိုးတပ်ထားသော တယ်လီမီတာချိတ်ဆက်မှုအတွက်); ပြည်တွင်း SCADA သို့မဟုတ် RTU ပေါင်းစည်းမှုအတွက် စံအဖြစ် RS485 Modbus RTU၊ နှင့် push အသိပေးချက်နှိုးစက်များနှင့်အတူ ဝဘ်ဘရောက်ဆာ သို့မဟုတ် စမတ်ဖုန်းအက်ပ်မှတစ်ဆင့် တိုက်ရိုက်အဝေးမှဝင်ရောက်ခွင့်အတွက် ရွေးချယ်နိုင်သော 4G cloud တံခါးပေါက်။

Q6- အကန့်သည် အရန်မီးစက်တစ်ခုပေါ်တွင် အလုပ်လုပ်နိုင်ပါသလား။

ဟုတ်ကဲ့။ အကန့်၏ ပန့်ကို စီခြင်းစီခြင်းနှင့် ပျော့ပျောင်းသော စထစ်များ သို့မဟုတ် ကြယ်-မြစ်ဝကျွန်းပေါ် စသည်များ ကန့်သတ်ချက်ကြောင့် ဂျင်နရေတာသည် ၎င်း၏ စွမ်းဆောင်ရည်အတွင်း ပန့်များကို စတင်နိုင်စေပါသည်။ ရွေးချယ်နိုင်သော ဂျင်နရေတာ အဝင်အချက်ပြမှုတစ်ခုသည် အရန်ဓာတ်အားဖွင့်ထားချိန်တွင် တစ်ပြိုင်နက်လည်ပတ်ရန် ခွင့်ပြုထားသော ပန့်များအရေအတွက်ကို လျှော့ချနိုင်ပြီး ဂျင်နရေတာပိုလျှံမှုကို ကာကွယ်ပေးသည်။

Q7- panel ကို ဘယ်လို ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်သလဲ။

တံခါးတံဆိပ်များ၊ လေဝင်လေထွက်စစ်ထုတ်ခြင်းနှင့် အတွင်းပိုင်းအခြေအနေတို့ကို လစဉ်ကြည့်ရှုစစ်ဆေးခြင်း။ ဓာတ်အားပြတ်တောက်မှုနှင့် contactor အခြေအနေတို့ကို လစဉ်စစ်ဆေးခြင်း။ အဆင့်ထည့်သွင်းမှုများ၊ အဆင့်မြင့်အချက်ပေးစနစ်၊ အလှည့်အပြောင်း ယုတ္တိဗေဒနှင့် ဘေးကင်းရေး ကိရိယာများ၏ နှစ်စဉ်လုပ်ဆောင်နိုင်သော စမ်းသပ်ခြင်း။ ပြင်းထန်သောပတ်ဝန်းကျင်တွင် panel ၏ချေးကာကွယ်ရေးအစီအမံများကို နှစ်စဉ်စစ်ဆေးသင့်သည်။ Contactors များသည် ပန့်စက်ဝန်းကြိမ်နှုန်းပေါ်တွင်မူတည်ပြီး အစားထိုးကာလများနှင့်အတူ ဝန်ဆောင်မှုပေးနိုင်သော အဓိကပစ္စည်းဖြစ်သည်။

ဒေသဆိုင်ရာ မိလ္လာကွန်ရက်— ဓာတ်လှေကား ထိန်းချုပ်ရေး အဆင့်မြှင့်တင်ခြင်း။

နောက်ခံ

ယူကေရှိ ဒေသဆိုင်ရာ ရေအာဏာပိုင်များသည် ကျေးလက်နှင့် ဆင်ခြေဖုံးဒေသများတစ်လျှောက် မိလ္လာဓာတ်လှေကား ၄၀ ကျော်ကို လည်ပတ်စေပြီး လူမှုအသိုင်းအဝိုင်းငယ်များမှ ရေဆိုးများကို စုဆောင်းကာ ဗဟိုချုပ်ကိုင်မှုရှိသော ကုသရေးလုပ်ငန်းများသို့ စုပ်ထုတ်သည်။ အခြေခံ float-switch relay ယုတ္တိကို အသုံးပြု၍ ဘူတာအများအပြားသည် အသက် 15 နှစ်မှ 25 နှစ်အထိ အရွယ်ရှိ ထိန်းချုပ်မှုအကန့်များ ပါ၀င်သည်။ အာဏာပိုင်များသည် ပန့်ပိတ်ဆို့ခြင်းများနှင့် ချို့ယွင်းမှုများအတွက် ခေါ်ဆိုခများ မြင့်တက်လာခြင်း၊ စီစဉ်ထားသည့် စစ်ဆေးမှုများကြားရှိ ဘူတာရုံများ၏ အခြေအနေကို မမြင်နိုင်ခြင်းနှင့် အစားထိုးအစိတ်အပိုင်းများ ရှာဖွေရခက်ခြင်းတို့ကို ကြုံတွေ့ခဲ့ရသည်။

စိန်ခေါ်မှု

လက်ရှိ relay-based panels များသည် အဝေးထိန်းစနစ်ဖြင့် စောင့်ကြည့်ခြင်း၊ ပန့်ပိတ်ဆို့ခြင်း မရှိခြင်း နှင့် အလိုအလျောက် အစားထိုးခြင်း မရှိပါ — ဘူတာရုံတစ်ခုစီသည် ရုပ်ပိုင်းဆိုင်ရာလည်ပတ်မှုကို ပြောင်းလဲရန် လိုအပ်သည့် ကိုယ်ထိလက်ရောက်အသင့်အနေအထားဖြင့် ပန့်တစ်လုံးကို လည်ပတ်စေသည်။ ဂျူတီပန့်ပေါ်ရှိ ပိတ်ဆို့ခြင်းဖြစ်ရပ်များကို အသင့်အနေအထားဖြင့် ပန့်ပေးသည့်အထိ သတိပေးချက်မရှိဘဲ အရေးပေါ်ခေါ်ဆိုမှုများနှင့် ရံဖန်ရံခါ မိလ္လာများ ယိုဖိတ်မှုများ ဖြစ်ပေါ်ခဲ့သည်။ ဘူတာရုံများသည် စတုရန်းကီလိုမီတာ ၁၅၀၀ ကျယ်ဝန်းပြီး ဓာတ်ပြုထိန်းသိမ်းမှု နှေးကွေးကာ ကုန်ကျစရိတ်လည်း သက်သာသည်။

အာဏာပိုင်များသည် ထိန်းချုပ်မှုစနစ် အဆင့်မြှင့်တင်ရန် စီစဉ်သောအခါ၊ အကန့်အသစ်များသည် မြို့ပြပြုပြင်မွမ်းမံခြင်းမရှိဘဲ ရှိပြီးသား မြေပြင်အထက် kiosks များအတွင်း အံဝင်ခွင်ကျဖြစ်စေရန်၊ ရှိပြီးသား float switches များနှင့် ultrasonic အဆင့်အာရုံခံကိရိယာအသစ်နှစ်ခုလုံးနှင့် အံဝင်ခွင်ကျဖြစ်စေရန်၊ Modbus ဒေတာနှင့်အတူ အာဏာပိုင်၏ရှိပြီးသား တယ်လီမီတာကွန်ရက်မှတဆင့် ဆက်သွယ်ရမည် — UHF ရေဒီယိုနှင့် GPRS ပေါင်းစပ်ထားသော ရိုးရှင်းသောခြောက်သွေ့သောဆက်သွယ်မှုအချက်ပေးသံအထွက်များလိုအပ်ပါသည်။ သတ်မှတ်ချက်သည် အလိုအလျောက် လဲလှယ်ခြင်း၊ ပိတ်ဆို့ခြင်း ထောက်လှမ်းခြင်းနှင့် တံဆိပ်တုံး ယိုစိမ့်မှု စောင့်ကြည့်ခြင်းတို့လည်း လိုအပ်ပါသည်။

Water Treatment Pump Control Panel အဘယ်ကြောင့်နည်း။

စက်ရုံ-အင်ဂျင်နီယာ ဘောင်ဖြေရှင်းချက်သည် ပက်ကေ့ခ်ျတစ်ခုတွင် လိုအပ်ချက်များအားလုံးကို ဖြေရှင်းပေးသည်။ အကန့်များကို kiosk backplanes ၏ အတိအကျ mounting dimensions အတိုင်း တည်ဆောက်ထားပြီး structural work ကို ရှောင်ပါ။ ထိန်းချုပ်ကိရိယာသည် လက်ရှိ float switch အသွင်းများနှင့် ultrasonic 4-20 mA အချက်ပြမှုများကို လက်ခံခဲ့ပြီး ဘူတာများကို ဖြည်းဖြည်းချင်း အဆင့်မြှင့်နိုင်စေပါသည်။

စုပ်စက်ပိတ်ဆို့ခြင်းကို ထောက်လှမ်းခြင်းသည် ပြတ်ပြတ်သားသား သက်သေပြခဲ့သည်။ ဘူတာသုံးခုရှိ အစောပိုင်းစမ်းသပ်မှုများတွင် ပိတ်ဆို့ဟန့်တားမှုများသည် အမှန်တကယ်ပင် ၎င်းတို့ကိုယ်မိမိ ရှင်းလင်းစေသည့် အဆက်မပြတ်သော တံပိုးများဖြစ်ကြောင်း ဖော်ထုတ်တွေ့ရှိခဲ့သည် — အကန့်၏ အလိုအလျောက် နောက်ပြန်လှည့်ခြင်းနှင့် ပြန်စမ်းခြင်းအစီအစဉ်သည် အော်ပရေတာကြားဝင်စွက်ဖက်မှုမရှိဘဲ ၎င်းတို့ကို ဖြေရှင်းပေးခဲ့သည်။ အဆက်မပြတ်ပိတ်ဆို့ခြင်းများကသာ အချက်ပေးသံကို အစပျိုးစေသည်။ ပန့်များကို ပုံမှန်ဝန်ဆောင်မှုအဖြစ် အသုံးမပြုမီ ကြိုတင်ပြင်ဆင်ထားသော ဝက်ဝံအစားထိုးခြင်းကို ခွင့်ပြုပေးသော ပိုက်နှစ်ခုတွင် အစိုဓာတ်ပါဝင်မှုကို စောင့်ကြည့်စစ်ဆေးခြင်းမှ တွေ့ရှိပါသည်။

နှိုးစက်အထွက်များကို အာဏာပိုင်များ၏ ရှိရင်းစွဲ UHF တယ်လီမက်ထရီအစွန်အဖျားစခန်းများနှင့် တိုက်ရိုက်ချိတ်ဆက်ရန် စီစဉ်ထားသည်။ SCADA အဖွဲ့မှ ရရှိနိုင်သော Modbus ဒေတာနှင့် ပေါင်းစပ်ထားသော အာဏာပိုင်သည် ရိုးရှင်းသော အမှားအယွင်း အသိပေးချက်နှင့် အသေးစိတ် ဘူတာရုံခွဲခြမ်းစိတ်ဖြာမှု နှစ်ခုလုံးကို ရရှိခဲ့သည်။

ဖြန့်ကျက်

Dual-pump stations (1.5 kW မှ 15 kW) အတွက် ပြင်ဆင်ထားသော အဆင်သင့်အပြားလေးဆယ်ကို လေးလကျော်ကြာ စမ်းသပ်ထုတ်လုပ်ပြီး စံချိန်စံညွှန်းသတ်မှတ်ထားသော ကော်မရှင်အဖွဲ့ဝင်များနှင့်အတူ အာဏာပိုင်များ၏ လျှပ်စစ်အဖွဲ့မှ တပ်ဆင်ခဲ့ပါသည်။ အကန့်များတွင် 7.5 kW နှင့်အထက်ရှိသော ပန့်များပေါ်တွင် soft starters များ၊ seal leakage and bearing temperature monitoring inputs ၊ blockage detection logic နှင့် float နှင့် ultrasonic level နှစ်ခုလုံး လိုက်ဖက်ညီမှု ပါဝင်သည်။ အဆင့်မြှင့်တင်မှုတစ်ခုသည် တစ်လလျှင် ဘူတာရုံခြောက်ခုကို အဆင့်မြှင့်တင်ပြီး ကွန်ရက်တစ်ခုလုံးသည် ရှစ်လအောက်၌ ပြီးစီးသွားပါသည်။

ရလဒ်များ

●     အရေးပေါ်ပန့်ဖုန်းခေါ်ဆိုမှုများအား ပထမနှစ်အတွင်း 60% ခန့် လျှော့ချပေးကာ သေးငယ်သောပိတ်ဆို့မှုများကို ဖယ်ရှားရှင်းလင်းခြင်းနှင့် စီစဥ်ထားသည့် ပြုပြင်ထိန်းသိမ်းမှုကို ခွင့်ပြုပေးသော တံဆိပ်ပေါက်ခြင်းမှ စောစီးစွာသတိပေးချက်တို့ကြောင့် မောင်းနှင်ပေးပါသည်။

●  ဘူတာရုံအများစုတွင် ပထမဆုံးအကြိမ်အဖြစ် တာဝန်နှင့် အသင့်အနေအထားရှိသော ပန့်များကိုဖြတ်၍ စက်ပိုင်းဆိုင်ရာတံဆိပ်နှင့် ဝက်ဝံဝန်ဆောင်မှုကြားကာလများကို တိုးချဲ့ပေးသည်။

●  SCADA အဖွဲ့သည် စုပ်ခွက်အဆင့်များ၊ ပန့်အခြေအနေနှင့် ဘူတာပေါင်း 40 လုံးရှိ နာရီများကို အချိန်နှင့်တပြေးညီ မြင်နိုင်စွမ်းကို ရရှိထားပြီး အပတ်စဉ် ရုပ်ပိုင်းဆိုင်ရာ စစ်ဆေးမှုများအပေါ် ယခင်မှီခိုမှုကို အစားထိုးသည်။

●  အစိတ်အပိုင်းတစ်ခုစီနှင့် terminal တစ်ခုစီ၏တည်နေရာကို အတိအကျသိသောကြောင့် နည်းပညာရှင်တိုင်းသည် အစိတ်အပိုင်းတစ်ခုစီနှင့် terminal တည်ရှိရာနေရာကို အတိအကျသိသောကြောင့် ● ဘူတာအားလုံးရှိ စံသတ်မှတ်ထားသော အကန့်အပြင်အဆင်သည် အမှားရှာဖွေမှုကို သိသိသာသာရိုးရှင်းစေကြောင်း အော်ပရေတာများက အစီရင်ခံခဲ့သည်။

●  နောက်ပိုင်းတွင် အာဏာပိုင်များသည် ကွန်ရက်တိုးချဲ့မှုအစီအစဉ်တွင် နောက်ထပ်ဘူတာရုံ ၁၅ ခုအတွက် တူညီသောအကန့်သတ်မှတ်ချက်ကို လက်ခံကျင့်သုံးခဲ့သည်။
